Будівельними кресленнями називають креслення, які містять проекційне зображення будівельних об'єктів і їх частин та інші дані, необхідні для зведення будівель і споруд, а також для виготовлення будівельних виробів і конструкцій. Вони повинні забезпечити прив'язку будівельного об'єкта до місцевості, виготовлення елементів для монтажу в процесі будівництва, саме будівництво і нормальну експлуатацію побудованого будинку, об'єкта.

Креслення повинні точно передавати форму і розміри будівлі і його конструкцій, бути зрозумілими, чіткими, оформленими за стандартами. При виконанні будівельних креслень спираються на правила встановлені державними стандартами єдиної системи конструкторської документації (ЕСКД) і стандарти системи проектної документації для будівництва (СПДБ), які встановлюють єдині правила виконання, оформлення та обігу проектної документації. Дотримання цих правил забезпечує уніфікацію складу і оформлення проектної документації. Залежно від призначення креслення:

Креслення будівельно-монтажні;

Креслення будівельних виробів.

Залежно від типу проекту:

Типовий проект;

Індивідуальний проект;

Експериментальний проект.

Залежно від стадії проектування:

Техноробочий проект;

Робочі креслення.

Будівельні креслення відрізняються великою різноманітністю. Їх можна класифікувати наступним чином:

1. В залежності від виду будівельного об'єкта:

креслення цивільних будівель;

креслення промислових будівель;

Креслення сільськогосподарських будівель;

Креслення інженерних споруд.

У зв'язку з такою класифікацією проводиться поділ робочих креслень на частини, кожній з яких присвоюють особливу марку, проставлену на кожному кресленні в основному написі (ГОСТ 21.101-97). Марка складається з початкових літер назви даної частини проекту. Наприклад: АС (архітектурно-будівельна частина), КС (конструкції будівельні), ВК (водопровід і каналізація), КМ - конструкції металеві і т.д.

Машинобудівний креслення розміри стрілочками, обідка 1 мм. Являє собою креслення деталей. будівельний, розміри із зарубками, обведення 0,7мм. Викреслює фасади, плани поверхів, розрізи будинків, опалювальні плани, плани трубопроводу, взагалі все що пов'язано з будівництвом. Ще з машинобудування розмірна лінія на 10 мм відводиться від деталі а в будівельному допускається 8 мм.

Будинки складаються з взаємопов'язаних архітектурно-конструктивних елементів (частин). За функціональним призначенням їх поділяють на несучі, огороджувальні та поєднують обидві ці функції.
Несучі елементи (колони, балки, ригелі, ферми, стіни, перекриття) сприймають навантаження, що виникають в будівлі і діючі на нього ззовні (навантаження від конструкцій самого будинку, обладнання, снігу, вітру, людей).
Огороджувальні елементи (стіни, перегородки, перекриття, вікна, двері, дах) поділяють будівлю на окремі приміщення і захищають їх і будівля в цілому від атмосферних впливів. Огороджувальні конструкції також сприймають передаються на них навантаження.
Елементи, що поєднують несучі та огороджувальні функції, повинні задовольняти вимогам по несучої здатності, А також по теплопровідності, волого-, повітропроникності і звукоізоляції.
До основних несучих елементів будівлі (рис. 1) (споруди) относятсяфундаменти, стіни 2, 4, 5, окремі опори, колони, перекриття 3 і покриття. Ці елементи складають несущійкаркас будівлі. Каркас повинен забезпечувати сприйняття всіх навантажень, що впливають на будівлю, а також просторову незмінюваність (жорсткість) і стійкість будівлі.
За конструктивною схемою несучого кістяка будівлі підрозділяють на безкаркасні, каркасні та з неповним каркасом. У безкаркасних будівлях (рис. 2, а, б) основними вертикальними несучими елементами служать стіни, в каркасних (рис. 3, а, б) - окремі опори (колони, стовпи), в будівлях з неповним каркасом - і стіни, і окремі опори.

Рис. 1. Розріз будівлі: 1 - фундаменти, 2 - стіни підвалу, 3 - перекриття, 4 - внутрішні поперечні стіни, 5 - зовнішні стіни, 6 - сходовий майданчик, 7 сходовий марш, 8 - внутрішня поздовжня стіна, 9 - перегородка, 10 - вимощення

Рис. 3. Конструктивні схеми каркасних будинків: а - з самонесучими стінами, б - з навісними стінами; 1 - колони, 2 - ригелі, 3 - плити перекриттів, 4 - стіни самонесучі, 5 - навісні панелі

26. Технічний малюнок. Визначення. Галузь застосування. Правила виконання.

Технічний малюнок - це зображення, виконане від руки за правилами аксонометрии з дотриманням пропорцій "на око", тобто без застосування креслярських інструментів. Цим технічний малюнок відрізняється від аксонометрической проекції. При цьому дотримуються тих же правил, що і при побудові аксонометричних проекцій: під тими ж кутами розташовують осі, розміри відкладають уздовж осей або паралельно їм і т.д.

Технічні малюнки дають наочне уявлення про форму моделі або деталі, є можливість так само показати не тільки зовнішній вигляд, але і їх внутрішній устрій за допомогою вирізу частини деталі за напрямками координатних площин.

Для більшої наочності на технічних малюнках наноситься штрихування. При цьому передбачається, що світло падає на предмет зліва зверху. Освітлені поверхні залишають світлими, затінені - покривають штрихуванням, яка тим частіше, чим темніше поверхню предмета. Штрихування наносять паралельно який-небудь утворює або паралельно осях проекцій.

Виконання технічного малюнка деталі починають з побудови габаритного обриси - "клітини", що виконується від руки тонкими лініями. Потім деталь подумки розчленовують на окремі геометричні елементи, поступово зарисовуючи всі елементи деталі. Потім малюнок покривають штрихами.

Тимофєєва Т.В.

Курс лекцій за будівельним креслення.

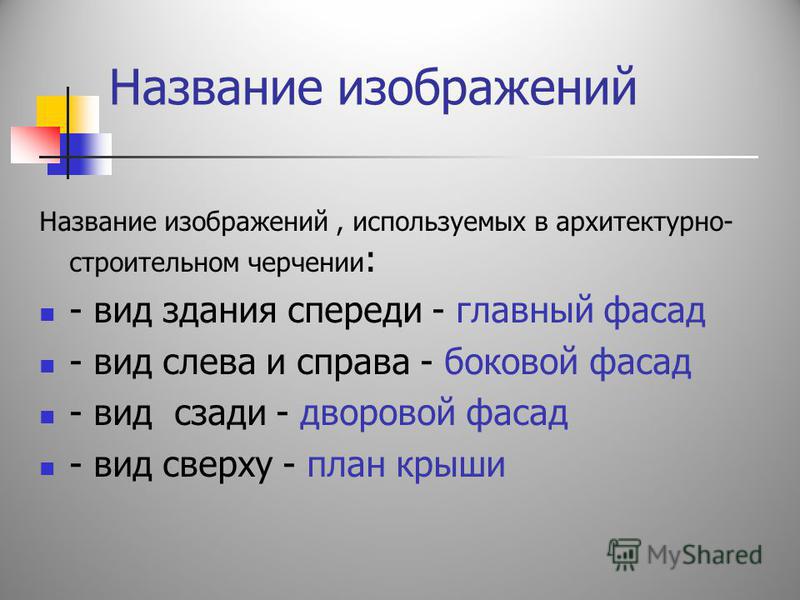

Cтроітельная креслення розглядає правила виконання креслень будівель і споруд. Всі будівлі і споруди за функціональним призначенням можна розділити на цивільні, промислові, транспортні та сільськогосподарські. Цивільні будівлі - це житлові і громадські споруди: житлові будинки, готелі, гуртожитки, школи, ВНЗ, різні установи, банки, театри і кінотеатри, лікарні і т.д. Промислові будівлі - фабрики і заводи, виробничі комплекси і комбінати, гідро- і теплоелектростанції, гаражі, складські приміщення і т.д. Транспортні споруди - мости, шляхопроводи, естакади, автостанції, стоянки і т.д. Сільськогосподарські будівлі - ферми для утримання тварин, склади для зберігання сільськогосподарської продукції, добрив, кормів, будівлі для зберігання техніки і т.д. Будівельні креслення відрізняються великою різноманітністю. Вони мають багато спільного з машинобудівними кресленнями, а й мають багато своїх специфічних особливостей. Будівельні креслення виконують за загальними правилами прямокутного проектування їх на основні площини проекцій. Проекції будівлі на кресленні мають свої назви. Види будівлі ззаду, спереду, справа і зліва називають фасадами будівлі. Якщо фасад виходить на вулицю або площу, такий фасад називають головним. Назва фасаду на кресленні дають по базису осях до яких він прив'язаний: Фасад 1-9 або по осі, вздовж якої він розташований: Фасад по осі А. Вид на будівлю зверху називають планом даху.План даху і фасади будівлі дають уявлення про форму будівлі, кількості поверхів, наявність балконів і лоджій, розташуванні вхідних дверей, розміри будівлі, а також про його архітектурний образ. Відомості про розташування окремих приміщень будівлі, їх розмірах, про розміщення сантехнічного обладнання, про основні будівельних конструкціях можна отримати з планів і розрізів. Планом будівлі називається розріз горизонтальною площиною, проведений через віконні і дверні прорізи. Якщо подумки розсікти будинок горизонтальною площиною і відсікти його верхню частину, а решту спроектувати на горизонтальну площину проекцій, то отримане зображення буде планом будівлі. Горизонтальні січні площині зазвичай проводять через вікна і двері кожного поверху і отримують відповідно плани 1-го, 2-го і наступних поверхів. Якщо планування 2-го і наступних поверхів однакова, то його викреслюють 1 раз і називають планом типового поверху. У промисловому будівлі план виконують на рівні різних висотних відміток і отримані плани називають по цих позначок: План на відм. 6.00. Розрізом називають зображення однієї частини будівлі, подумки розсіченого вертикальною площиною. Положення січної площини показують на плані будівлі. Розріз називають поздовжнім, якщо січна площина паралельна поздовжнім стінам будівлі, і поперечним, якщо січна площина перпендикулярна поздовжнім стінам. Іноді для отримання розрізу застосовують не одну, а кілька паралельних січних площин. В такому випадку розріз називають ступінчастим. Напрямок січної площини для розрізу позначають на плані 1-го поверху розімкнутої лінією зі стрілками на кінцях, які показують напрямок проеціраванія і погляду спостерігача. Близько стрілок ставлять цифри, а на самому розрізі виконують напис по типу 1-1. Плани, фасади і розрізи будівлі називають загальними архітектурно-будівельними кресленнями. На основі загальних загальних архітектурно-будівельних креслень будівлі складають креслення і на виробництво спеціальних будівельних робіт з водопостачання та каналізації, опалення та вентиляції, газопостачання та електропостачання і ін.

стадії проектування

У проектуванні будь-якого перерахованого вище споруди беруть участь проектні інститути, конструктори бюро і НДІ. Будівництво будівель та інженерних споруд проводиться за затвердженими проектами та кошторисами до них. До складу проекту входять будівельні креслення, необхідні для виконання робіт, пояснювальна записка і кошторис, що визначає повну вартість будівництва. У кошторисі визначені обсяги за окремими видами робіт, кількість будівельних матеріалів та виробів, кількість робітників за професіями і будівельних механізмів. У проектуванні будь-якої споруди беруть участь різні проектні та конструкторські колективи. Проектування ділиться на наступні етапи:

Складання техніко - економічного обгрунтування будівництва.

Техніко-економічне обґрунтування складається проектною організацією у вигляді проектних пропозицій з урахуванням перспективи розвитку економічних районів та окремих галузей промисловості.

Складання завдання на проектування.

Завдання на проектування складає замовник за участю генерального проектувальника на підставі затвердженого техніко-економічного обґрунтування.

Розробка проектної документації, що містить технічний проект і робочі креслення (проектування в 2 стадії) або технічний проект, поєднаний з робочими кресленнями (проектування в 1 стадію).

При одностадійному проектуванні всі креслення є робочими. Технічний проект (перша стадія проектування) зі зведеним кошторисним розрахунком вартості будівництва розробляється на основі техніко-економічного обгрунтування і завдання на проектування. Він має на меті встановити найбільш доцільну об'ємну планування будівлі, склад і розміри окремих приміщень, матеріали і конструкції окремих елементів будівель, а також повну вартість будівництва. До складу технічного проекту входять загальні архітектурно-будівельні креслення: плани, фасади, розрізи без детального опрацювання., Генплан будівельного ділянки (на якому показують існуючі і проектовані будівлі і споруди, благоустрій території-тротуари, дороги, зелені насадження, а також підведення систем комунікацій ), пояснювальна записка з обґрунтуванням прийнятого об'ємно-планувального і конструктивного рішення і кошторис вартості будівництва. Робочі креслення (друга стадія проектування)виконуються на основі затвердженого технічного проекту. До складу робочих креслень на будівництво будівлі входять загальні архітектурно-будівельні креслення-плани, фасади, розрізи з детальною розробкою окремих фрагментів, вузлів і деталей, креслення і монтажні схеми всіх конструктивних елементів - фундаментів, перекриттів, стін, дахів, креслення санітарно-технічних пристроїв і благоустрою території.

маркування креслень

При будівництві будівель і споруд виконуються загальнобудівельні і спеціальні роботи. Загальнобудівельні роботи включають цикл робіт, пов'язаних з будівництвом і обробкою будівлі, а спеціальні роботи включають пристрій водопроводу, каналізації, опалення та вентиляції, газопроводу, електропроводки, телефонного зв'язку та т.п.Рабочіе креслення, призначені для виробництва певного виду робіт, об'єднують в комплекти по маркам. Відповідно до ГОСТ 21.101-93 та ГОСТ 21.501-93 кожному основному комплекту робочих креслень присвоюють самостійну найменування, яке складається з заголовних початкових букв назви певної частини проекту. Марка креслення зберігається на всіх стадіях проектування. Для окремих комплектів робочих креслень встановлені наступні марки:

генеральний план - ДП; архітектурні креслення - АР; будівельні конструкції - КС; архітектурно-будівельна частина (об'єднання марок АР і КС) - АС; залізобетонні конструкції - ЯЖ; металеві конструкції - КМ; електроосвітлення - ЕО і т.д.

Вимоги Емський (Єдиної модульної системи координації розмірів)

Проектування і будівництво будівель проводиться за певними нормами і правилами, затвердженими Держбудом, які викладені в офіційних виданнях «Будівельні норми і правила» - СНиП. При проектуванні будинків і споруд все об'ємно-планіровачние розміри, розміри конструктивних елементів і розташування координаційних осей повинні задовольняти вимогам Єдиної модульної системи координації розмірів (Емський), що є основою уніфікації та стандартизації розмірів в будівництві. Емський являє собою сукупність правил координації розмірів і взаємного розміщення об'ємно-планувальних і конструктивних елементів будівель і споруд, будівельних виробів і обладнання на базі просторової системи модульних координат. Величина основного модуля приймається рівною 100 мм і позначається буквою М. Всі інші укрупнені і дробові модулі утворюються на базі основного модуля множенням його на цілі або дробові числа. укрупнені модулі виражаються наступними розмірами: 6000, 3000, 1500, 1200, 600, 300мм. Їх умовно позначають: 60м, 30м, 15м, 12м, 6м і 3м. дробові модулі виражаються наступними розмірами: 50, 20, 10, 5, 2 і 1 мм. Їх позначають відповідно 1 / 2м, 1 / 5м, 1 / 10м, 1 / 20м, 1 / 50м і 1 / 100м. Укрупнені модулі застосовують при призначенні кроку елементів будівлі, а дробові модулі - при призначенні конструктивних розмірів перетинів колон, балок, плит перекриттів і т.д., а також зазорів, швів і т.п. Сітка координаційних осей несучих конструкцій. Прив'язка несучих поздовжніх і поперечних стін до модульних координаційних осей. Координаційні осі на плані наносяться уздовж зовнішніх і внутрішніх капітальних стін. Відстань між координаційними осями на плані називається кроком. Розрізняються поздовжні і поперечні кроки. Прольотом називається відстань між координаційними осями в напрямку основної несучої конструкції перекриття або покриття. Проліт часто збігається з кроком. Координаційні осі наносять на креслення тонкими штрихпунктирними лініями і позначають в гуртках. Діаметр гуртків для креслень, виконаних в масштабі 1: 400 і дрібніше, приймається рівним 6мм, а для креслень в масштабі 1: 200 і більше - 812мм. Цифрами позначають координаційні осі по стороні будівлі з великим числом координаційних осей, а великими літерами російського алфавіту позначаються координаційні осі по стороні з меншим числом осей. Розмір шрифту для позначення координаційних осей приймається в 1,5 - 2 рази більше розміру цифр розмірних чисел, що застосовуються на тому ж кресленні. Прив'язка несучих поздовжніх і поперечних стін будівель і споруд до модульних координаційних осей проводиться таким чином: а) геометрична вісь внутрішніх стін поєднується з модульними координаційними осями; б) асиметричне розташування по відношенню до модульних координаційних осей допускається лише для стін сходових клітин, Стін з вентиляційними каналами і т.д .; в стінах сходових кліток координаційні осі проводяться на відстані, кратному модулю від внутрішньої грані стіни, зверненої в бік сходів; в) внутрішню грань зовнішніх стін розміщують від координаційної осі на відстані, рівному половині товщини стіни; д) допускається суміщення внутрішньої грані зовнішньої стіни з координаційною віссю. Правила обведення креслень. Написи. Масштаби. Розмірність. Відмітки для прив'язки елементів будівель і споруд по висоті. Маркування виробів. Правила графічного оформлення креслень схожі з правилами виконання машинобудівних креслень з урахуванням деяких особливостей у виборі масштабів, нанесення розмірів, послідовності виконання креслень і т.д. Обведення будівельних креслень виконується відповідно до ГОСТ 21.501-93. Товщина ліній при обводке креслень планів, розрізів і фасадів приймається в залежності від прийнятих масштабів. Так, наприклад, при масштабі 1: 100 товщина контурних ліній при обводке планів і розрізів будівель і споруд з каменю і залізобетону приймається рівною 0,6-0,7 мм, а фасадів, віконних і дверних прорізів - 0,4-0,5 мм; при масштабі 1: 400 товщина контурних ліній приймається відповідно 0,4 мм і 0,3 - 0,4 мм. Товщина контурних ліній при обводке деталей кам'яних, цегельних і бетонних елементів при масштабі 1:20 приймається рівною 0,8 мм, а при масштабі 1: 1 - 1 мм. На планах архітектурно-будівельних креслень більш товстими лініями виділяються перекриття, а контури стін обводятся лініями кілька тонше. На кресленнях будівельних конструкцій арматура також виділяється товстими лініями, а контури самої конструкції більш тонкими і т.д.Надпісі на будівельних кресленнях виконуються шрифтом згідно ГОСТ 2.304-81. Розмір шрифту для різних написів застосовується різним. В основному написі: найменування проектної організації, об'єкта, листа і т.д. виконується висотою 5-7 мм, інші написи - висотою 3,5-5 мм; найменування основних креслень і таблиць виконується висотою 5-7 мм, а другорядних креслень і текстових вказівок - 3,5-5 мм; цифрові дані для заповнення таблиць -2,5-3,5 мм. Позначення координаційних осей, довідкова та нумераційна маркування вузлів, номера позицій при діаметрі гуртків до 9 мм виконується розміром шрифту висотою 3,5 або 5 мм, а при діаметрі більше 10 мм - 5 або 7 мм.Висота розмірних чисел на кресленнях, виконаних в масштабі 1: 100 і крупніше приймається рівною 3,5 мм, а для масштабів 1: 200 і менше - 2,5 мм.Масштаби на будівельних кресленнях згідно ГОСТ 21.101-79 непроставляється. Однак, при необхідності допускається в основному написі вказівку масштабу виконувати за типом 1:10, 1: 100 і т.д., а над зображенням за типом

. масштаб зображення планів, фасадів, розрізів, конструкцій і т.д., слід приймати мінімальним з урахуванням складності зображення, але при цьому необхідно забезпечити чіткість зображення, приймаючи до уваги сучасні способи розмноження креслень. Масштаб зображень планів, розрізів, фасадів, конструкцій і т.д. цивільних, промислових, сільськогосподарських, транспортних будівель і споруд виконують відповідно до ГОСТ 2.302-69 з урахуванням вимог ГОСТ 21.501-93. Так, наприклад, плани поверхів (крім технічних), розрізи, фасади, плани, перекриттів, покриттів, монтажні схеми каркасів викреслюються в масштабі 1: 400, 1: 200, 1: 100, а при більшій насиченості зображень - 1:50; плани покрівлі, підлог, технічних поверхів - в масштабі 1: 1000, 1: 800, 1: 500, 1: 200; фрагменти планів, фасадів, плани і розрізи сходів, монтажні схеми внутрішніх стін - в масштабі 1: 100, 1:50; плани фундаментів - в масштабі 1: 200, 1: 100; вузли - в масштабі 1:20, 1:10, 1: 5 і т.д.Размери на будівельних кресленнях наносяться відповідно до ГОСТ 2.303-68 з урахуванням вимог системи проектної документації для будівництва - ГОСТ 21.105-79 (дод. 1) . Розміри в мм на будівельних кресленнях наносяться у вигляді замкнутого ланцюжка без вказівки одиниці виміру. Якщо розміри проставляються в інших одиницях, наприклад в см, то їх обговорюють в примітці до креслень. Розмірні лінії обмежують зарубками довжиною 2 - 4 мм під кутом 45 до розмірної лінії з нахилом вправо. Товщина лінії зарубки приймається рівною товщині суцільної основної лінії, прийнятої на даному кресленні. Розмірні лінії повинні виступати на 1 - 3 мм за крайні виносні лінії. Розмірне число розташовується над розмірної лініейна відстані до 1 мм. Відстань від контуру креслення до першої розмірної лінії повинна бути не менше 10 мм. Відстань між паралельними розмірними лініями повинно бути не менше 7 мм, а від розмірної лінії до гуртка координаційної осі - 4 мм (дод. 1) .Пріложеніе 1 Відмітки для прив'язки елементів будівель і споруд по висоті зазначаються в метрах з трьома десятковими знаками після зайнятої. За умовну нульову позначку приймається відмітка чистої підлоги першого поверху, що позначається 0,000. Відмітки вище умовної нульової указиваетсябез знака, а нижче умовної нульової - зі знаком мінус (-). На фасадах і розрізах позначки розміщують на виносних лініях або лініях контуру. Знак позначки є стрілку з поличкою. Стрілка виконується основними лініями довжиною 2 - 4 мм, проведеними під кутом 45  до виносної лінії або лінії контуру. Знак позначки може супроводжуватися пояснювальними написами. Наприклад: Ур. ч. п. - рівень чистого статі, Ур. з. - рівень землі.Тіповие вироби позначаються марками відповідно до креслень типових виробів, каталогів і стандартов.М

арка виробів на будівельних кресленнях наноситься поруч з виробами або ж на полицях виносних ліній. Наприклад, для збірних панельних будинків панель внутрішньої стіни може бути позначена В24, а зовнішньої Н14 і т.д.Проектірованіе і будівництво будівель і споруд проводиться в суворій відповідності зі будівельними нормами і правилами - СНиП, «Єдиної системою конструкторської документації» - ЕСКД, що представляють собою збірники державних стандартів (ГОСТ), «Системою проектної документації для будівництва» - СПДС, інструкціями за складом і оформлення креслень, застосування яких є обов'язковим для всіх проекних і будівельних організацій . ОСНОВНІ ЧАСТИНИ БУДИНКІВ І СПОРУД Будівля являє собою складна інженерна споруда, що складається з ряду взаємопов'язаних між собою конструкцій. Цивільні, промислові, транспортні та сільськогосподарські будівлі в переважній більшості являють собою наземні споруди, основними конструктивними елементами яких є фундаменти, стіни, перемички, каркас, колони, ригелі, міжповерхові перекриття та покриття, перегородки, двері, вікна, сходи і т.д. За типом передачі несучої навантаження будівлі можуть бути каркасними, безкаркасними або змішаними (каркасно-кам'яні чи каркасно-панельні). каркас є основною несучою конструкцією в каркасних будівлях. Він являє собою плоску або просторову систему взаємопов'язаних між собою колон і ригелів. Каркас може битьвиполнен із залізобетону і металу. Каркас називається повним, коли колони розташовуються по периметру і всередині будівлі і споруди Каркас називається неповним, якщо частина навантаження сприймаються колонами, які заміняють внутрішні стіни, а частина - несучими зовнішніми стінами. У регіонах, схильних до сильних землетрусів, для додання просторової жорсткості і стійкості кам'яних і панельних будинків застосовуються комбіновані каркасно-кам'яні (цегляні) і каркасно-панельні системи, де металевий, а здебільшого залізобетонний каркас розташовується всередині кам'яної кладки або в вертикальних і горизонтальних швах між панелямі.Рассмотрім основні несучі конструкції цивільних будівель, які діляться на підземні і наземні. Підземними конструкціями є підстави і фундаменти. підстава являє собою шар грунту, на який спирається фундамент будівлі. Ідеальним природним підставою є скельні грунти. Якщо грунти слабкі, що представляють собою чергування насичених водою різних шарів піску, глини, илисто-торф'яних шарів і т.д., то для їх зміцнення в грунт забиваються палі. Довжина палі підбирається такий, щоб її нижній кінець спирався на скельні породи або щільні ґрунти. Раніше палі виготовлялися з твердих порід дерева, а зараз, в основному із залізобетону. Дерев'яні палі застосовуються при високому рівні грунтових вод з таким розрахунком, щоб паля була повністю занурена в водонасищенний шар грунту і не піддавалася гниттю. фундаменти призначені для передачі і розподілу навантаження від будівлі на грунт. Фундаменти бувають стрічкові, стовпчасті й суцільні. Стрічкові фундаменти укладаються під несучі стіни кам'яних, блокових, панельних і дерев'яних будинків. Стрічкові фундаменти виготовляються з бутобетона, бетону, обоженного цегли, міцних порід дерева, просоченого антисептиком, а також зі збірних бетонних та залізобетонних блоків. Стрічкові фундаменти являють собою конструкцію змінного перерізу. Нижня широка частина називається підошвою, а верхня вужча називається поверхнею. Габаритні розміри фундаменту призначаються згідно расчету.Столбчатие фундаменти виготовляються у вигляді окремо розташованих стовпів. Вони застосовуються в каркасних будівлях із збірного і монолітного залізобетону. При слабких грунтах і великою вертикальною навантаження застосовуються суцільні фундаменти з армованої монолітної плити розрахункової товщини, на яку укладаються стрічкові фундаменти.Конструкціі фундаментів показують на планах фундаментів і в перетинах.

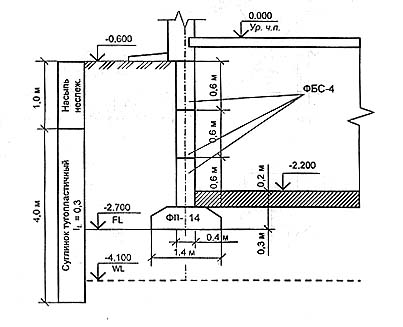

Фрагмент збірного стрічкового фундаменту. Фрагмент фундаменту під колону. цоколем називається нижня частина стіни, що є як би продовженням фундаменту. Він височить над поверхнею землі до рівня чистої підлоги. Цоколь виконується з матеріалів підвищеної міцності і морозостійкості, оберігаючи нижню частину стіни від механічних пошкоджень і атмосферних впливів. Дуже часто цоколь облицьовувався міцним вологостійким матеріалом. Зазвичай цоколь перевищує товщину стіни не менше ніж на 40мм. При відсутності тротуарів до цоколю примикає вимощення, Яка служить для відводу атмосферних вод від стін будівлі. Отмостка виготовляється з монолітного бетону або кругляка з 3% ухилом і покривається зверху гідроізоляцією, що складається з двох шарів руберойду на бітумній мастиці, поверх якої укладається асфальт або цементно-піщаний розчин з плиткової облицюванням або без неї. Ширина вимощення прімніматся не менше 500мм. стіни бувають несучі, самонесучі і навісні. несучими або капітальними називаються стіни, на які спираються міжповерхові перекриття і покриття. самонесучими називаються стіни, що працюють тільки на навантаження від власної ваги і вітрове навантаження. Несучі і самонесучі стіни спираються на власний фундамент або фундаментні балки. навісні стіни підвішуються на несучі елементи каркаса. Їх основна роль полягає в огорожі приміщення від впливу температурних і атмосферних впливів. Стіни поділяються на зовнішні і внутрішні. Залежно від матеріалу стін і виду конструкціївсі будівлі і споруди поділяються на такі групи:

Будівлі зі стінами з штучного цегли, каменю, дрібних бетонних блоків і місцевих будівельних матеріалів (До вжитку цегла, гліносаманние блоки, ракушечники, пісковики, обкатаний або рваний камінь на глинистому розчині і т.д.). великоблочні будівлі виготовляються з великих горизонтальних і вертикальних блоків, викладених з перев'язкою швів. великопанельні будівлі, Зводяться з панелей, розміром по довжині і висоті в одну або дві кімнати. Зовнішні стінові панелі мають віконні прорізи, а внутрішні - дверні. Зазвичай, на заводах панелі випускаються з заскленими віконними рамами. Об'ємно-блокові здания збираються з об'ємних блоків розміром на одну-дві кімнати з поздовжніми і поперечними стінами і стелею. Такі будівлі мають великий просторової жорсткістю. Будівлі зі стінами з монолітного бетону за методом зведення діляться на будівлі, що зводяться в ковзної опалубки та на будівлі, що зводяться в об'ємно-переставний опалубці. При зведенні монолітних стін у об'ємно-переставний опалубці, робочі шви бетонування розташовуються на рівні верха перекриття, а при бетонуванні стін в ковзної опалубки робочі шви пов'язані з перервами в процесі укладання бетону і можуть розташовуватися в будь-якому рівні стін, але більшою частина горизонтально. Будинки з монолітного залізобетону коробчатой \u200b\u200bсистеми з несучими стінами мають високу просторової жорсткість за умови правильного проектування і належної якості будівництва. Серйозні пошкодження в таких будівлях відбуваються на ділянках неякісного виконання робочих швів внаслідок недостатнього ущільнення бетону, а також значного зниження проектної міцності за рахунок застосування низькомарочних цементів і не передбачених проектом низькоміцних наповнювачів. Монолітні залізобетонні споруди вимагають систематичного контролю за якістю виконання робіт. Недоліком монолітних конструкцій є їх висока вартість в порівнянні з кам'яними будівлями і будівлями зі збірного залізобетону через високу вартість опалубки. Одним з можливих шляхів істотного зниження вартості будівництва є використання незнімної опалубки з цегляної кладки, пустотілих блоків, туфів каменів правильної форми або чістотесаной туфовий кладки. При цьому одночасно вирішуються проблеми теплоізоляції і облицювання фасаду. дерев'яні будинки можуть бути зведені з брусів і колод, зі збірних щитів, з дерев'яного каркаса з самановим або глиняним заповненням і т.д.

перекриття спираються на несучі стіни кам'яних, блокових і панельних будинків і на ригелі каркасних будинків. Розрізняються надпідвальні, міжповерхові і горищні перекриття. надпідвальненазивається перекриття під першим поверхом над підвалом. міжповерховихназивається перекриття, що відділяє два суміжних поверхи, а горищним - перекриття, що відділяє верхній поверх від горища. Конструкції перекриття досить різноманітні. Вони можуть бути виконані в дерев'яному варіанті і з залізобетону. дерев'яні перекриття складаються з несучих дерев'яних балок - лаг, які знизу підшиваються дошками і тонкими рейками або металевою сіткою, які утримують штукатурку. На дерев'яні дошки зверху укладається звукоізоляційний шар з різних матеріалів (пінопласту, мінеральної вати, дерев'яних стружок змішаних з піском, а також вулканічні або доменні шлаки). Цей шар називається чорною підлогою. У надпідвальне і горищних приміщеннях звукоізоляційний шар одночасно є і теплоізоляційним. Зверху дерев'яних балок набиваються 30-40 мм дошки підлоги, які фарбуються або покриваються паркетом, ковролітом і т.д. В даний час в кам'яних, цегельних, блокових і панельних будинках широко використовуються залізобетонні перекриття , Виконані в збірному і монолітному варіантах. Збірні монолітні перекриття житлових і громадських будівель зводяться з багатопустотних ненапружених і попередньо напружених плит довжиною від 6000 до 12000 мм. Конструкція надпідвальне перекриттів складається з несучої багатопустотних плити, отштукатуренний знизу цементно-піщаним розчином або вапняної, Гажев, алебастровою і ін. Штукатуркою. Зверху плити укладається пароізоляційний шар, шар утеплювача, цементна стяжка або шлакоізвестковая кірка, а потім настилається підлогу. Конструкція міжповерхового перекриття складається з залізобетонної плити, на яку укладається 20-30 мм цементно-піщана стяжка, що вирівнює, а потім наноситься шар, що складається толю або руберойду на бітумної мастиці, на який настилається паркет. Конструкція горищних перекриттів складається з залізобетонної, отштукатуренний знизу плити, на плиту наноситься пароізоляційний шар, а потім укладиваентся 120-150 мм шар шлаку або плитковий утеплювач, а поверх неї 40-50 мм шлакоізвестковая кірка або цементно-піщана стяжка, що вирівнює. Конструкція перекриттів санвузлів складається з отштукатуренний знизу цементно-піщаним розчином залізобетонної плити. Поверх плити вкладається шлакобетон товщиною 30-40 мм, а потім гідроізоляція з двох шарів руберойду на бітумній мастиці, поверх якої укладається керамічна плитка на цементно-піщаному розчині і керамічний плінтус. підлоги в залежності від призначення укладаються по лагам ( дерев'яних балках) Або по бетонній основі. Верхній шар підлоги називається покриттям або чистою підлогою. В конструкцію підлоги входить прошарок, підстильний шар і підстава під поли. покриття складається з даху і горищного перекриття. Дах складається з несучої конструкції і покрівлі (огороджувальної покриття), яке охороняє будівлю від атмосферних впливів (снігу, дощу, граду, сонячного перегріву) і вітру. Розрізняються горищні покриття і суміщені бесчердачниє. горищними називаються покриття з горищем. Основними несучими елементами горищного покриття житлових будинків є багатопустотні залізобетонні плити довжиною 6000 мм, а громадських будівель прольотом до 12000мм - багатопустотні попередньо напружені плити, для будівель прольотом більше 12000мм - залізобетонні або металеві ферми. В горищних дахах для освітлення і провітрювання горища влаштовуються слухові вікна. Для видалення атмосферних опадів даху робляться з уклоном- скатом. Розрізняються односхилі і двосхилі дахи. Основними несучими елементами дерев'яних дахів є: мауерлат, кроквяні ноги, коньковий прогін, стійки, підкоси, лати і кобилка (рис. 2.3). мауерлат складається з товстих підкроквяних брусів, що укладаються по верхньому обрізу стіни. Кроквяні ноги являють собою похилі несучі елементи з колод, брусів або дощок, що спираються знизу на мауерлат, а зверху на коньковий прогін. Коньковий прогін складається з колод або брусів покладених в коньковой частини даху на дерев'яні стійки. Стійки і кроквяні ноги зв'язуються між собою дерев'яними підкосами, які є до того ж додатковими опорами для стропильних ніг. Решетування складається з дерев'яних брусів перетином 50х50 мм або дощок, товщиною до 30мм, що прибиваються до кроквяних ніг. До решетування кріпляться елементи покрівлі (листове оцинковане або забарвлене дахове залізо, хвилястий з алюмінію, нержавіючої сталі або асбоцемента шифер, черепиця і т.д.). Кобилка являє собою коротку дошку товщиною 40мм, прибивають до крокви в карнизної частини даху. бесчердачниє або поєднані даху одночасно виконують функції перекриття та даху. Конструкція суміщеного даху складається з несучої залізобетонної плити, утеплювача, цементної стяжки, тришарової гідроізоляції, покритої асфальтом або плитками на цементно-піщаному растворе.Іногда, замість тришарової гідроізоляції на бітумній мастиці, що складається з двох взаємно перпендикулярних шарів толю або руберойду, і третього шару з щільної натуральної або штучної тканини, на цементну стяжку укладається дерев'яні лати, покрита покрівельним оцинкованим листом або нержавіючим залізом. Для видалення атмосферних опадів суміщені даху робляться з односхилим або двосхилим ухилом. карниз являє собою горизонтальний профільований вінчає виступ зовнішньої стіни, що служить для відводу від її поверхні атмосферних опадів. Зазвичай він виконується з матеріалу кам'яних і цегляних стін або зі збірних блоків заводського виготовлення. Величина виносу карниза за поверхню стіни коливається в залежності від матеріалу від 250 мм для кам'яних і цегляних стін до 700 мм для бетонних стін. на дахах багатоповерхових будівель для безпеки необхідно встановити огороджує парапет, Розташований над карнизом. Для дахів з зовнішнім водовідводом парапет виконується у вигляді поручнів. Для дахів з внутрішнім водовідведенням парапет виконується з матеріалу зовнішніх стін, покращуючи архітектурне рішення фасаду будівлі і приховуючи виступи вентиляційних і димових блоків. сходи являють собою несучі елементи, що забезпечують сполучення між поверхами. Сходовою кліткою називається частина будівлі, в якій розташовані сходи. Сходи складаються з маршів і сходових площадок. Сходові марші є похилі елементи зі сходами. Сходовими майданчиками називаються горизонтальні елементи сходів, на які спираються марші. Марші з'єднують дві сходові майданчики, які здійснюють перехід від одного маршу до іншого і вхід в приміщення (квартиру, вестибюль, коридор і т.д). Сходові марші та площадки в даний час виконуються в основному із залізобетону. пандус є сходовий марш, який не має сходинок. Пропускна здатність пандуса набагато більше, ніж сходи, та й підніматися по ньому набагато легше, тому що ухил пандуса невеликий від 5 до 12%. Застосування пандуса обмежується через велику втрату корисної площі. В даний час пандус застосовується в основному в багатоповерхових гаражах. Ліфти влаштовуються в житлових і громадських будівлях поверховістю вище п'яти поверхів, а так само в промислових і складських будівлях для переміщення промислової продукції і матеріалів. Всі будівлі і споруди, забезпечені ліфтами, мають також і сходи. Шахти ліфтів виконуються з негорючих матеріалів і мають виходи на кожному поверсі. Троси ліфтів розраховуються на десятикратну перевантаження. вікна забезпечують освітлення і провітрювання приміщення. Віконний блок складається з віконної коробки, засклених рам, підвіконної дошки та зовнішнього зливу. Коробка віконного блоку вставляється у віконний отвір і закріплюється за допомогою металевих милиць і дерев'яних пробок. До віконної коробки підвішуються віконні рами за допомогою петель. Вертикальні палітурки називаються стулками, а горизонтальні - фрамугами. Стулки і фрамуги можуть бути відкриваються і глухими. Вікна бувають одностулковими, двостулковими, тристулковими. У житлових будинках віконні прорізи часто поєднуються з балконних дверним прорізом. Вікна бувають з одинарним, подвійним і навіть потрійним склінням. Подвійне скління більш поширене. Одинарне скління застосовується в будівлях, побудованих в теплих регіонах з позитивною денною та нічною температурою в холодну пору року, а потрійне скління - в районах Крайньої Півночі. двері забезпечують вхід в приміщення (будинок, квартиру, кімнати, зали і т.д.). Дверний блок складається з дверної коробки і дверних полотен. Зазвичай застосовуються однопільні і двопільні двері, але іноді для збільшення простору між двома суміжними приміщеннями влаштовують засклені багатопільні двері. За способом відкриття дверей поділяються на: орні, що відкриваються в одну або обидві сторони, розсувні, що обертаються - турнікети, складні, відкидні і підйомні. Тип і розмір вікон і дверей, а також розміри віконних і дверних прорізів регулюються ГОСТами.

Креслення фасадів, планів, фронтальних і профільних розрізів.

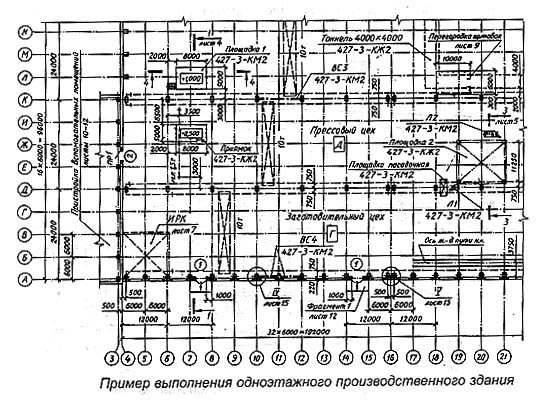

1. Креслення планів. План являє собою розріз будівлі і споруди уявний горизонтальною площиною. Для житлових і громадських будівель ця площина проходить в межах дверних і віконних прорізів приблизно на 1/3 висоти кожного поверху, а для промислових будівель на висоті 1 м від рівня підлоги. План будівлі входить в основний комплект архітектурно-будівельних креслень, що дає уявлення про конфігурацію і розмірах споруди, виявляє форму і розташування окремих приміщень, віконних і дверних прорізів, капітальних стін, колон, сходів, перегородок, санітарно-технічного обладнання, димових і вентиляційних каналів і т.д. на планах житлових і громадських будівель часто показують розміщення меблів та іншого обладнання. На планах промислових будівель, як правило, вказується різне технологічного обладнання, підкранові шляхи, рейкові шляхи і т.д.

На планах побутових приміщень промислових будівель вказується розташування шаф, вішалок, лавок та іншого оборудованія.Конструкціі на планах і розрізу зображуються спрощено без деталізації. У великопанельних будівлях віконні прорізи зображуються без чвертей. Якщо плани поверхів відрізняються один від одного влаштуванням окремих ділянок зовнішніх стін, то викреслюється план одного поверху, а за його прикладом розташовуються плани-стрічки відрізняються ділянок стін. При двоярусному розташуванні вікон в будівлі на основному плані показують отвір нижнього ярусу. План ділянок стін з прорізами другого ярусу розташовується по периметру основного плану у вигляді окремих стрічок. Складна ділянка плану виконується на окремих фрагментах, виконаних в більшому масштабі і з більшим ступенем деталізації. Для житлових будинків великої протяжності викреслюють в більшому масштабі плани окремих секції. Житлові секції представляють собою кілька одне, двох, трьох, чотирьох і більше кімнатних квартир, розташованих близько сходової клітки (рис. 3.1). Розрізняються плани поверхів, підвалів, технічного підпілля, горища, перекриття, покрівлі, монтажні плани та ін. На планах поверхів наносяться: координаційні осі будівлі і споруди, розміри, що визначають відстань між координаційними осями і прорізами, позначки ділянок, розташованих на різних рівнях, лінії розрізів, проведені з таким розрахунком, щоб в розріз попадали прорізи вікон, дверей, зовнішніх воріт і т.д. , позиції (марки) елементів будинків, заповнення прорізів воріт і дверей, перемичок, сходів і т.д., позначення вузлів і фрагментів планів, найменування приміщень, технологічних дільниць, їх площі, категорії за вибухопожежною та пожежною небезпекою, межі зон переміщення технологічних кранів . Позиційні позначення прорізів воріт і дверей вказуються в колах діаметром 5 мм. Категорії технологічних ділянок проставляються під їх найменуванням в прямокутнику розміром 58 мм. Вбудовані приміщення та інші споруди, на яких виконуються окремі креслення, зображуються схематично суцільною тонкою лінією з показом несучих конструкцій. Площадки, антресолі та інші конструкції, розміщені вище січної площини, зображують схематично штрихпунктирной тонкою лінією з двома крапками. До планів поверхів, згідно ГОСТ 21.101 додаються: відомість перемичок, специфікація заповнення елементів віконних, дверних і ін. Отворів, щитових перегородок, перемичок, замаркованих на планах, розрізах і фасадах. На планах підлог наносять: крайні координаційні осі, координаційні осі у деформаційних швів, по краях ділянок з різними конструктивними та іншими особливостями з розмірними прив'язками таких ділянок, позначення уклонів підлоги, тип підлог, позначки в місцях перепаду. Стіни будівлі і перегородки на планах підлоги зображують однією суцільною товстою основною лінією. На планах підлоги вказують елементи будівлі і пристрої, що впливають на конструкцію підлоги (прорізи воріт і дверей, деформаційні шви, канали, трапи і т.д.), а так само межі ділянок з відмінною конструкцією пола.Деформаціонние шви зображують двома тонкими суцільними лініями, а межі ділянок підлоги - пунктирними лініями. Допускається плани підлог поєднувати з планами поверхів. На плани покрівлі (Даху) наносять: крайні координаційні осі, координаційні осі у деформаційних швів, а також по краях ділянок покрівлі з різними конструктивними та іншими особливостями з розмірними прив'язками таких ділянок, позначення уклонів покрівлі, позначки або схематичний поперечний профіль покрівлі, позиції (марки) елементів і пристроїв покрівлі, парапетні плити та інші елементи огородження покрівлі, воронки, дефлектори, вентиляційні шахти, пожежні сходи. Координаційні осі будівель та споруд на планах наносять штрихпунктирними лініями з довгими штрихами товщиною 0,3-0,4мм. Розбивочні осі виводять за контур стін і маркують. Маркування осей на стороні будівлі з великою кількістю несучих стін і колон проводиться арабськими цифрами 1, 2, 3 ..., які найчастіше проходять поперек будівлі. Маркування осей на стороні будівлі з меншим їх числом проводитися великими літерами російського алфавіту А. Б. В ... Такі осі, в більшості випадків йдуть уздовж будівлі. Осі елементів розташованих між креслення осями основних несучих конструкцій маркуються дробом Б / 1, ... Г / 3, ... 2/1, ... 5/1 і т.д. Креслення планів поверхів починається з нанесення координаційних осей. Перша лінія розмірів проводиться від координаційної осі на відстані 20-30 мм, а решта на відстані 8 мм один від одного. Отже, навколо будівлі необхідно мати сумарний місце для нанесення виносних і трьох розмірних ліній, а також маркувальних гуртків з сумарним розміром приблизно 50 мм. Після креслення координаційних осей викреслюється товщина зовнішніх стін. Наприклад, якщо товщина зовнішньої стіни з цегли дорівнює 510 мм прив'язка осі всередину стіни буде дорівнює 100 або 200 мм, а зовні 410 або 310 мм відповідно. Капітальні внутрішні стіни викреслюються симетрично щодо координаційної осі. Після підбирають тип вікна і його розміри з урахуванням норм освітленості та архітектури фасаду. Висота вікон приймається постійною для всього поверху, варіюється лише їх ширина. На кресленнях технічного проекту віконні прорізи викреслюються без віконних коробок, палітурок і підвіконної дошки. Після розбивки віконних прорізів наносяться розміри вікон в чвертях, потім викреслюються чверті так, щоб вікно розширювалося всередину, до розміру, рівного двом чвертей. На першій розмірної лінії вказується розмір від торця стіни до вікна, а потім розміри вікон в чвертях і розміри простінкових прорізів. Ширина одностулкових вікон по ГОСТ приймається рівною 720 і 870мм, двостулкових - 1170 1320, 1470мм, тристулкових - 1770 і 2070мм. Потім викреслюються перегородки та дверні прорізи. Дверний отвір на плані викреслюється з прив'язкою до однієї з найближчих стін. При цьому проставляється марка двері. Розміри дверей призначаються по ГОСТу: зовнішні двопільні вхідні двері приймаються по ширині рівними 1390 і 1790мм, а по висоті - 2300мм, в кімнатах ширина двопільних дверей приймається рівною 1202мм, а однопольних 800 і 900мм висотою 2000мм. У кухнях, в санвузлах та комор житлових будинків встановлюються однопільні двері висотою 2000м. Ширина дверей в кухню приймається рівною 700мм, а в санвузлах і комор - 600 мм. Одинарні двері з квартир на сходи, в загальний квартирний коридор або в поверховий вестибюль повинні відкриватися всередину квартири. Подвійні двері можуть відкриватися в різні боки. У громадських будівлях двері на сходову клітку, в загальних коридорах, а також двері, призначені для евакуації повинні відкриватися в бік виходу. Розташування дверних полотен наносяться на плані будівлі по ГОСТ 21.107-78. Печі та кухонні плити на плані розташовуються близько капітальних стін, де передбачені димові канали. Вентиляційні канали в стінах кухонь, вбиралень і ванних кімнат зображуються у вигляді прямокутників розміром 140140мм або 140270мм, а димові канали - розміром 140270мм. На планах вказується товщина внутрішніх стін і перегородок, прив'язка граней внутрішніх стін і перегородок до координаційних осей або до поверхні протилежних стін, чисте відстань між капітальними стінами, а також між перегородками в кімнатах, площі кімнат і підсобних приміщень (кухонь, коридорів, санвузлів, ванних , коморах і т.д.). План покрівлі являє собою вид на будівлю зверху. Всі скати покрівлі (даху) мають однаковий ухил, отже ребра між гранями даху на плані є биссектрисами кутів. План покрівлі, як правило, викреслюється в масштабі 1: 200. Для ілюстрації на рис. 3.5 представлений план четирехскатной покрівлі. 2. Креслення фронтальних і профільних розрізів. На архітектурно-будівельних кресленнях зазвичай викреслюються фронтальні або профільні розрізи, отримані в результаті перетину будівлі відповідними вертикальними січними площинами. Іноді будівля перетинається паралельними площинами в результаті чого виходить складний ступінчастий розріз. Розрізи викреслюються на підставі поверхових планів та плану покрівлі. Сходи викреслюються одночасно і на планах і на розрізах. Розрізи служать для виявлення конструктивного рішення будівлі та споруди, взаємного розташування їх внутрішніх приміщень, окремих конструкцій, висот і т.д. Розрізи поділяються на архітектурні та конструктивні. архітектурні розрізи виявляють композиційні боку внутрішньої архітектури споруди. На архітектурному розрізі за допомогою відміток вказують висоту приміщення, віконних і дверних прорізів, цоколя і т.д. Архітектурні розрізи складаються в початковій стадії проектування для опрацювання фасаду будівлі. На них не вказують конструкції фундаментів, перекриттів і покриттів. Конструктивні розрізи входять до складу робочих креслень проекту. У них представлені конструктивні елементи будівлі, їх розміри та відмітки. Напрямок погляду для розрізів приймають за планом знизу вгору і справа наліво. Для профільного (поперечного розрізу) січну площину розташовують перпендикулярно коника покрівлі або найбільшого по висоті розміру будівлі. Для фронтального (поздовжнього) розрізу січна площина проходить паралельно коника будівлі або його найбільшим розміром. При цьому, у всіх випадках січна площина повинна перетинати найбільш важливі в конструктивному відношенні частини будівлі: віконні та дверні прорізи, сходові марші та площадки, ліфти, балкони і т.д. Якщо при побудові фронтального розрізу січна площина проходить паралельно коника покрівлі, то все одно розріз виконують так, ніби вона розсікає будівля по коника. Січну площину можна проводити через колони, стійки, уздовж балок стін і перегородок. Її необхідно розташовувати між цими конструкціями. В цьому випадку контури фундаментів під колони і стійки викреслюють лініями невидимого контуру. На фронтальних і профільних розрізах будівель зображуються в повному обсязі елементи, розташовані за січною площиною, а тільки ті, які знаходяться в безпосередній близькості від неї: колони, ферми, сходи, ліфти і т.д. на розрізах будівель без підвалів грунт і елементи конструкцій, розташовані нижче стрічкових фундаментів і фундаментних балок не показують. У розрізах підлогу на грунті зображується однією суцільною товстою лінією. Пол на перекритті і покрівлі креслять однією безперервною лінією незалежно від числа шарів в їх конструкції, а конструкцію і товщину статі вказують в виносної написи. У типових проектах розрізи будівель і споруд ділять на дві частини. Перша частина використовується для будівництва підземної частини: фундаментів, технічного підвалу і т.д., а друга частина - для будівництва наземної частини будівлі. Це пов'язано з прив'язкою типового проекту до реальної будівельному майданчику, де велика частина змін стосується підземної частини (нульовий цикл) .На розрізи будівель наносять: координаційні осі, що проходять в характерних місцях розрізу з розмірами, що визначають відстань між осями і загальна відстань між крайніми осями, позначки, що характеризує розміщення елементів несучих і огороджувальних конструкцій по висоті, розміри і прив'язка по висоті прорізів, отворів і гнізд в стінах і перегородках, які зображені в розрізах, позиції (марки) елементів будинків, які не вказані на планах, тип заповнення віконних прорізів, матеріал окремих ділянок стін, що відрізняються від основних матеріалів, позначення вузлів і фрагментів розрізів.

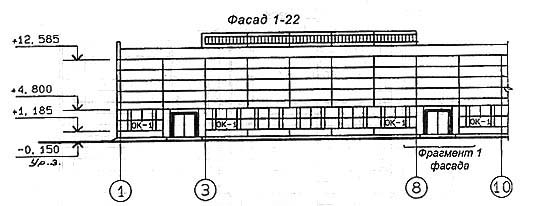

3. Креслення фасадів Фасадом будівлі називається його ортогональна проекція на фронтальну площину. Він будується як третя проекція за двома даними - плану і розрізу. Фасад дає уявлення про зовнішній вигляд будівлі і споруди, його архітектурі і про співвідношення його окремих елементів. Фасади будинків і споруд діляться на головний фасад, дворовий фасад і бічні торцеві фасади. Головним вважається фасад з боку вулиці або площі. Фасад викреслюється над планом будівлі в тому ж масштабі. При складній конфігурації будівлі фасади, що знаходяться в різних площинах, зображуються на окремих кресленнях. Найменування фасадів позначається номерами крайніх координаційних осей, наприклад "Фасад 1-12", " Фасад А-Г" і т.д. Найменування фасаду пишеться над його зображенням. На кресленнях фасадів вказуються: крайні координаційні осі і координаційні осі в місцях уступів в плані і перепадів висот будівель, позначки рівня землі, вхідних площадок, конструкцій фасадів, розташованих в різних рівнях, марки віконних блоків або типи заповнення віконних прорізів, що не наведені на планах, розміри і прив'язки елементів, невиявлених на планах, розрізах і фрагментах, пожежні сходи, зовнішній водостік, ліхтарі, вітражі, розбивка стін на блоки і панелі, деформаційні шви, пандуси, жалюзійні решітки, встановлені замість віконних парапетів, балкони, ліхтарі промислових будівель і т.д. Ступінь деталізації при кресленні фасадів цивільних і промислових будівель залежить від масштабу. Так, наприклад, малюнок віконних плетінь, тип дверей і воріт вказують тільки на фасадах, накреслених в масштабі 1: 100 і крупніше, при більш дрібних масштабах викреслюють тільки контури стулок і прорізів. На основному кресленні фасаду повинна бути посилання на фрагменти складних його ділянок із зазначенням номера аркуша, на якому вони поміщені. У будівлях зі збірних великих блоків, панелей і т.д. фрагменти фасадів не креслить, а заповнюють їх посиланнями на схеми розташування стін або фасадів. Креслення фасаду будівлі викреслюється в наступній послідовності:

проводять пряму горизонтальну лінію підстави фасаду товщиною, прийнятої для обведення фасадів і виводять її за контур фасаду на 30 мм, проводять другу горизонтальну лінію помсту на відстані 1,5 мм від першої, тонкими лініями проводять горизонтальні контури цоколя, низу і верху віконних і дверних прорізів , карниза, коника і інших елементів будівлі, викреслюють огорожі балконів, димові і вентиляційні труби, слухові вікна, парапети і інші архітектурні деталі, наносять посилальні гуртки, позначають елементи фасаду, зображувані на фрагментах, гуртки координаційних осей, виносні лінії, знаки і розміри висотних відміток, марки осей, розміри і всі необхідні написи.

Приклад оформлення фасаду будівлі.

Приклад оформлення фасаду виробничої будівлі.

Архітектура - найдавніша галузь людської діяльності. Починаючи з первісного суспільства вона супроводжує людей на всьому протязі історії. Одним з перших свідомих дій людини стало створення житла. Печери, курені, землянки захищали його від вітру, дощу та холоду. Поступово ширився коло знань і практичних навичок людини. Разом з житлом почали будуватися і інші види будівель: торгівельні площі і склади, гавані, храми і церкви, для богослужіння, театри для видовищ. Таким чином, основне призначення архітектури - це зведення будівель, в яких протікає життя людини.

З чого почати? У житті людини буває момент, коли потрібно спланувати свій дачна ділянка, Визначити характер і зовнішній вигляд дачного будиночка, продумати розташування меблів у квартирі. З чого почати? Як пояснити будівельникам, що ви хочете? В якій послідовності вести роботу? Як прочитати ту документацію, яку показують будівельники, як внести в неї корективи і правки? Відповіді на ці питання ви знайдете в курсі архітектурно-будівельне креслення.

Архітектурно-будівельні креслення Будівельні креслення підрозділяються на: Архітектурно-будівельні: - креслення житлових, громадських (школи, театри, бібліотеки та ін.) І виробничих (заводи, фабрики, ферми та ін.) Будівель Інженерно-будівельні: - креслення споруд і будівельних конструкцій (мости, тунелі, естакади, залізні і шосейні дороги, гідроелектростанції та ін.) Топографічні: - креслення земної поверхні, що зображують рельєф місцевості: водоймища і насадження, будівлі, дороги, міста і селища

Основні відомості Людина освоїв своє житло з незапам'ятних часів. Воно вкривало його від негоди і диких звірів. Першими будівельними матеріалами були гілки, солома, глина, шкури тварин; з плином часу їх змінили колоди, камінь, глина, висушена на сонці. Будинки стали просторіше, міцніше, комфортніше. Удосконалювалися конструкції, матеріали та будівельні технології.

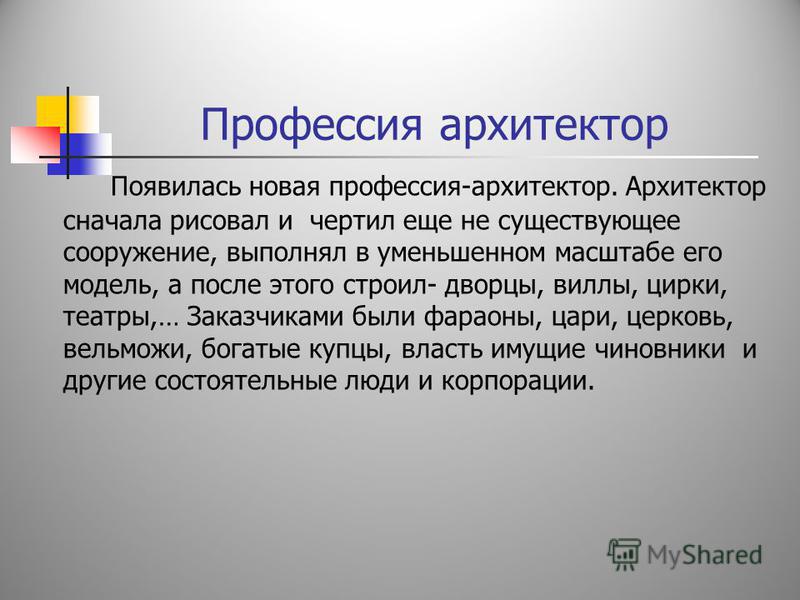

Професія архітектор З'явилася нова професія-архітектор. Архітектор спочатку малював і креслив ще не існуючу споруду, виконував в зменшеному масштабі його модель, а після цього строіл- палаци, вілли, цирки, театри, ... Замовниками були фараони, царі, церква, вельможі, багаті купці, можновладці чиновники та інші заможні люди і корпорації.

Основні відомості Хоча історія архітектурно- будівельної графіки набагато старше історії креслень а машинобудуванні, в даний час креслення всіх галузей промисловості і будівництва виконуються за загальними правилами Єдиної Системи Конструкторської документації (ЕСКД). При цьому архітектурно- будівельні креслення мають свої особливості і відмінності.

Особливості та відмінності архітектурно-будівельних креслень Лінії на архітектурному кресленні зазвичай тонше ліній на машинобудівних кресленнях. Е Обмежувачами розмірних ліній на машинобудівних кресленнях служать не стрілки, а зарубки. Розмірний ланцюжок повинна бути замкнута (що є недопустимим на машинобудівних кресленнях) розмірні числа можуть повторюватися в позначення видів і розрізів включають слова: «План», «Фасад», «Розріз» На розрізах контури фігур, розташованих в січних площинах, зображують тонше інших ліній і т.д.

Проектно-будівельна документація Ми розглянемо три види проектної будівельної документації, яка включає в себе: 1.Чертежі, що визначають зовнішній вигляд будівлі, - перспектива і фасади. 2.Чертежі, що визначають конструкцію будівлі, - плани і розрізи 3.Чертежі, що визначають розміщення будівлі на земельній ділянці, - генеральний план.

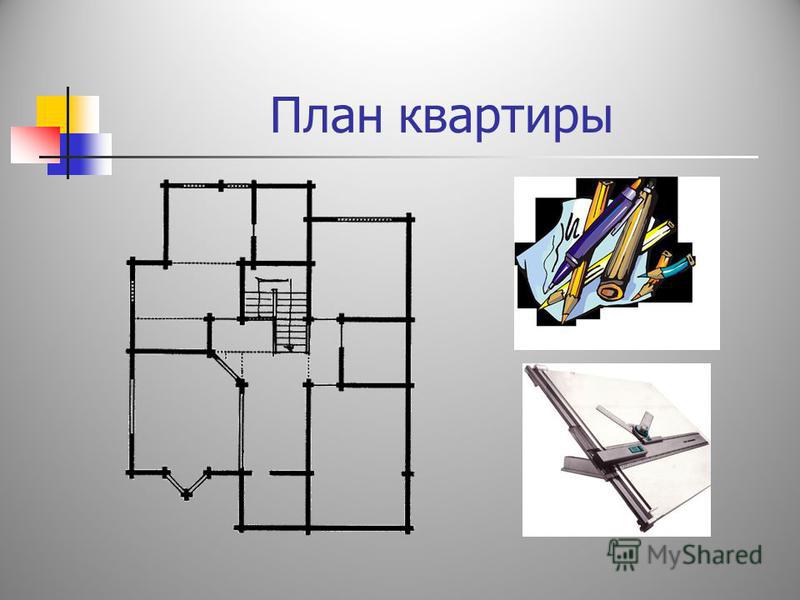

План поверху Щоб показати планування внутрішніх приміщень будівлі, виконують план поверху або поверхів. Креслення планів супроводжують написом: "План 1-го поверху", "План типового поверху", "План горища" Плани отримують в результаті розтину будівлі горизонтальними площинами, що проходять на рівні віконних і дверних прорізів.

План будівлі За планом можна визначити конфігурацію і розміри будівлі, розташування кімнат, підсобних приміщень, віконних і дверних прорізів, сходів, товщину стін і перегородок і т. Д. На планах обов'язково вказуються номера приміщень, назви яких записують в експлікації. Площа кожного приміщення, виражену в квадратних метрах, Передають цифрами, підкресленими тонкою суцільною лінією

Внутрішня конструкція будівлі Для виявлення внутрішньої конструкції будівлі - висоти поверхів, віконних і дверних прорізів, глибини фундаменту, конструкції перекриттів і сходів - виконують креслення розрізів будівель. Залежно від напрямку січної площини розрізи бувають поздовжніми - уздовж довжини будівлі і поперечними - перпендикулярно до довжини будівлі.

Генеральний план Генеральний план - це креслення, що розкриває форму і межі забудовується ділянки, всі існуючі, реконструюються і проектовані будівлі, споруди і споруди. Зелені насадження і водойми, дороги та інше. Генеральні плани виконуються в масштабах зменшення - 1: 400; 1: 500; 1: 1000.

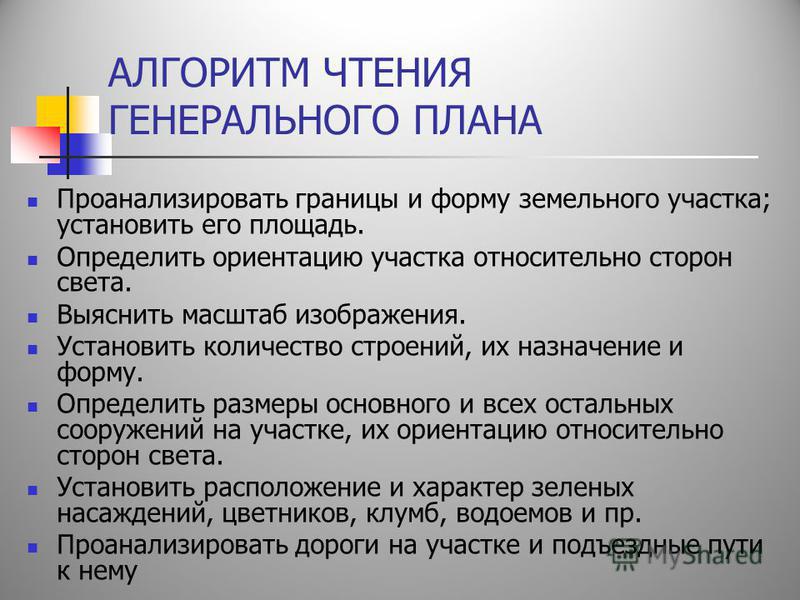

АЛГОРИТМ ЧИТАННЯ ГЕНЕРАЛЬНОГО ПЛАНУ Проаналізувати кордону і форму земельної ділянки; встановити його площа. Визначити орієнтацію ділянки щодо сторін світла. З'ясувати масштаб зображення. Встановити кількість будівель, їх призначення та форму. Визначити розміри основного і всіх інших споруд на ділянці, їх орієнтацію відносно сторін світу. Встановити розташування і характер зелених насаджень, квітників, клумб, водойм та ін. Проаналізувати дороги на ділянці і під'їзні шляхи до нього

АЛГОРИТМ СКЛАДАННЯ І ВИКОНАННЯ ГЕНЕРАЛЬНОГО ПЛАНУ З'ясувати розміри ділянки землі і його форму. Вибрати раціональний масштаб зображення. Виконати обриси кордонів генерального плану земельної ділянки Позначити орієнтацію ділянки щодо сторін світла. Встановити кількість споруд, їх призначення, форму. Вибрати на ділянці землі місце для будівництва головної будівлі і всіх допоміжних споруд з урахуванням орієнтації їх відносно сторін світу. Продумати і виконати на генеральному плані ділянки дороги і під'їзні шляхи до нього. Визначити кількість і характер зелених насаджень, їх місце щодо будівель, форму ділянок землі, відведених під них і під водойми.
