Плити перекриття із залізобетону - не найголовніша стаття витрат при будівництві. Але вибирати їх потрібно не менш ретельно, ніж інші матеріали для вашого будинку. Вони відрізняються високою міцністю і довговічністю, але мають дуже велику вагу. Тому ще в проекті необхідно точно підрахувати, яке навантаження здатні витримати стіни і підстава споруди, і тільки потім визначатися з типом і розмірами плит.

Види і їх особливості

Вага залізобетонної плити перекриття в більшій мірі залежить від її габаритів, в меншій - від виду і технічних характеристик матеріалів. Розміри ЗБВ встановлюються ГОСТ, тому всі панелі є стандартними. Окремих видів відносно небагато, але вони цілком задовольняють основним вимогам при будівництві будь-яких об'єктів: від приватних будинків до висоток і величезних промислових будівель.

1. Суцільні.

Монолітні плити перекриття відрізняються найбільшим вагою, так як не мають всередині великих порожнеч. І маса їх буде тим вище, чим міцніше марка бетону, використана при виготовленні. Такі панелі діляться на типи по товщині:

• 1П - мають стандартний розмір 120 мм і масу в середньому від 4,3 до 7,1 т;
• 2П - трохи могутніше (160 мм), тому можуть важити до 8,7 т

Недоліком повнотілих виробів вважається складність їх монтажу. Причиною тому - немаленькі габарити і вага плити. Але ж і пустотілі конструкції ніхто вручну не вкладається, так що цей мінус всерйоз розглядати не варто.

Ще один вид ЗБВ для перекриттів - добірні елементи. Вони мають стандартну довжину, прив'язану до основних параметрів випускаються повнорозмірних виробів (1800-5000 мм), але невелику ширину. Незважаючи на скромні габарити, вага суцільної плити маленьким не назвеш - до 1,5 т, тобто без спецтехніки її підняти і не встановити. Але для нестандартних будівель їх застосування цілком виправдано, тому що дозволяє зібрати будь-який перекриття з панелей існуючих типорозмірів.

2. Полегшені.

Вага пустотних плит перекриття зменшується за рахунок наскрізних технологічних отворів. Залежно від їх форми і кількості виділяють три додаткових виду:

• ПК - зі стандартними круглими камерами діаметром 159 або 140 мм (маркуються 1ПК і 2ПК відповідно);
• ПБ - багатопустотні, з різними варіантами технологічних отворів;
• ПГ - вироби середньої товщини (260 мм) з камерами еліпсовою форми.

Збільшення загального обсягу пустот в тілі знижує масу і одночасно несучу здатність. Проте, завдяки поздовжнім повітряним камерам полегшені ЗБВ набувають відмінні теплоізоляційні і акустичні властивості. Так що для формування цокольних і міжповерхових перекриттів житлових будинків вони підходять ідеально. Пустотні плити можуть замінити собою монолітні вироби, якщо необхідно знизити вагове навантаження на підставу будівлі. Маса стандартних 6-метрових перекриттів в залежності від марки бетону коливається в межах 2,8-3 тонн.

Окремою групою йдуть полегшені ребристі перекриття, Хоча вони відносяться до повнотілою. Це плити П-образного профілю, у яких несуча здатність і опір згинаючих навантажень збільшені за рахунок суцільнолитих ребер жорсткості. Їх широко застосовують для будівництва особливо міцних перекриттів і плоских покрівель.

Виготовляються ребристі перекриття з будь-яких марок бетону - від легких до особливо міцних. Відповідно до цього їх маса може варіюватися в межах 20%. Середня плита стандартного розміру важить близько 1,5-3 т, а 12-метрові панелі для промислового будівництва досягають 4-7 т.

Не так давно стали з'являтися легкі варіанти з полістиролбетону. Використання як заповнювач утеплювального матеріалу значно поліпшило експлуатаційні характеристики готових виробів: тепло- і шумоізоляційні властивості, масу, оброблюваність. Хоча міцність в порівнянні з традиційними ЗБВ знизилася, але для перекриття їх показників в 400-500 кгс / см2 цілком достатньо.

Кубометр полістиролбетону навіть з урахуванням армування важить близько 1 т - це майже вдвічі менше, ніж у стандартних повнотілих панелей з ж / б, хоча і трохи перевищує той же показник для пустотних виробів.

Вага і ціни

Вартість залежить не тільки від маси, а й від складності технології виготовлення, якості застосовуваних матеріалів. Тому різниця при купівлі продукції різних виробників може бути істотною. Не останню роль тут відіграють й інші фактори:

• обрана на заводі система формування цін;
• популярність тих чи інших типорозмірів;
• близькість джерел сировини;
• умови доставки кінцевому споживачеві.

На цьому можна добре заощадити, ознайомившись з пропозиціями різних виробників ЗБВ.

маркування	Розміри (ДхШхВ), мм	вага, кг	Ціна, руб / од
повнотілі
ПРТм-3	1600х400х80	85	880
ТП-43-8	4300х800х220	1 400	13 300
ПТП 24-12	2400х1200х120	840	5 700
ребристі
1П 7-2	5550х740х400	1 500	8 880
2ПГ-5	5970х1490х250	1 230	6 680
1П 3-1	5550х1490х400	2 650	14 900
Пустотні (В 220 мм)
ПК 26.10-8	2580х990	78	3 370
ПК 30.15-8	2980х1490	790	4 800
ПК 50.12-8	4980х1190	1 320	5 050
Полістіролбетонниє
36.10.3	3600х1000х300	1 150	8 740
42.12.3	4200х1200х300	1 610	12 600
51.15.3	5100х1500х300	2 450	18 400

Для невеликих об'єктів можна купити некондиційні або демонтовані вироби - вони досить надійні, щоб витримувати основні навантаження, але при цьому коштують значно дешевше.

Для будівництва житлових будинків, споруд цивільного та промислового призначення характерно застосування перекривають конструкцій: дерев'яних, з монолітного залізобетону, а також пустотних плит з армованого залізобетону. Останні в цьому списку вироби вже давно звернули на себе увагу завдяки своїм особливостям та перевагам. Ціна полегшених плит досить демократична, при цьому їх якість не поступається полнотелим аналогам. Перед вибором різновиди перекриття і його габаритів слід провести розрахунок допустимого навантаження, Ознайомитися з класифікацією, призначенням, технічними та ціновими параметрами.

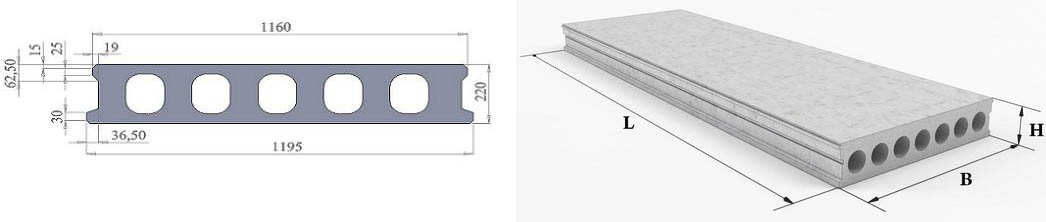

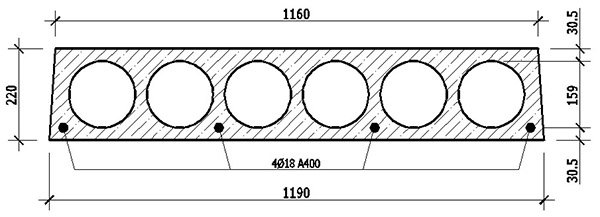

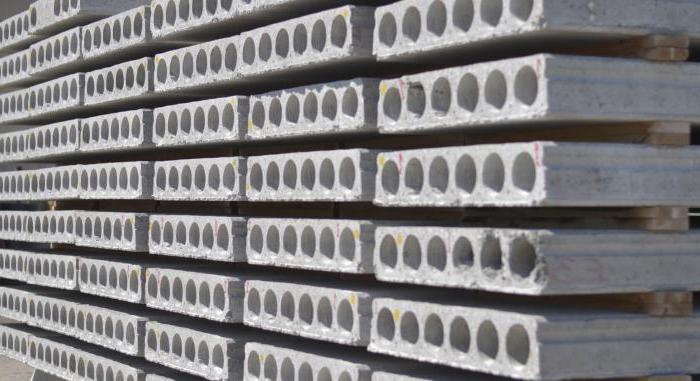

Пустотні плити - це прямокутні залізобетонні панелі правильної форми з поздовжніми каналами, паралельно яким прокладена арматура (сталеві канати). Отвори бувають різної конфігурації: циліндричні, грушоподібні, прямокутні. Найпопулярнішими є варіанти з шістьма круглими порожнечами діаметром 159 мм.

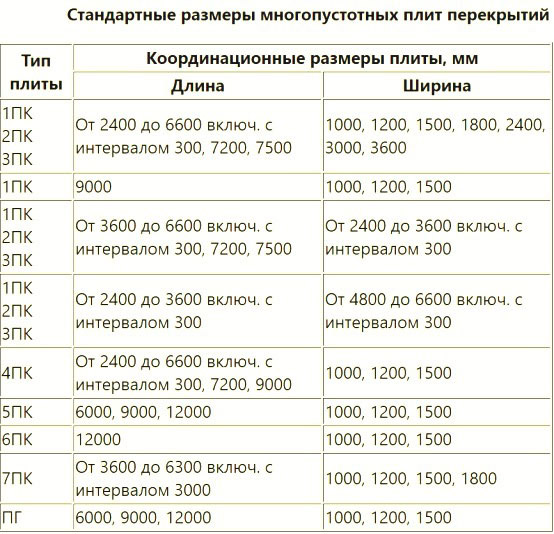

Стандартні розміри варіюються в наступних межах:

• товщина - 22-30 дм;
• ширина - 9,9-35 дм;
• довжина - 11,8- 98 дм.

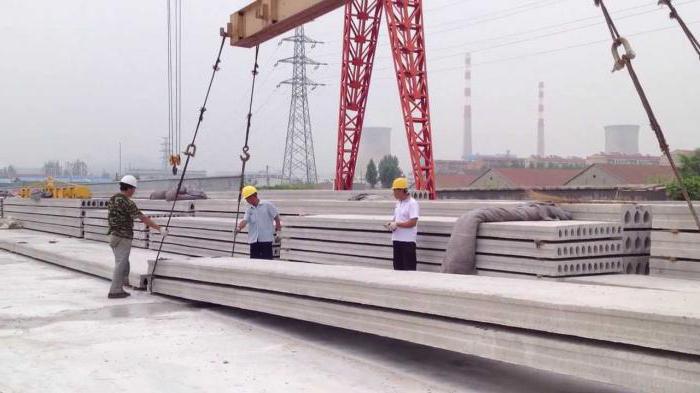

Найчастіше в будівництві застосовуються конструкції 22х15х60 дм, які монтуються за допомогою крана, вантажопідйомність якого - не більше 5000 кг.

Плити діляться на три типи:

• серія ПК - з круглими порожнечами діаметром 114-203 мм, заливається в опалубку;
• серія ПГ - товщина панелі - 260 мм, порожнини грушоподібні;
• серія ПБ - виріб, вироблене за прогресивною технологією безперервного формування на спеціальних довгих стендах; стандартна товщина ПБ - 220, діаметр порожнеч - 60 мм.

Залізобетонні панелі мають цілий ряд переваг в порівнянні з монолітними.

1. Вони значно зменшують масу будівельних конструкцій.

2. Високі звукоізоляційні характеристики досягаються за рахунок того, що повітряні порожнини ефективно гасять шуми і звуки.

3. Порожнечі відмінно виконують функції каналів, за якими прокладають електрокомунікації (сигналізацію, кабелі).

4. Повітря, яким заповнені порожнини, грає роль утеплювача.

5. Монтаж виробів (на відміну від монолітних перекриттів) Допускається виконувати при низьких температурах.

6. Посилення перекриттів попередньо напруженою арматурою сприяє підвищенню їхньої витривалості і міцності.

маркування

Критеріями вибору залізобетонних перекриттів з внутрішніми порожнечами є розрахункові навантаження, спосіб спирання на підставу, тип бетону, вид армування, габарити, форма і розміри пустот. Всі ці параметри відображаються в позначенні плити.

1. Початкові літери. Вони означають тип вироби - ПК, ПГ або ПБ. Перекриття ПК діляться на 7 груп, відмінні ознаки яких вказані в таблиці.

позначення	Товщина, мм	Діаметр пустот, мм
1ПК (ПК)	220	159
2ПК	220	140
3ПК	220	127
4ПК	260	159
5ПК	260	180
6ПК	300	203
7ПК	160	114

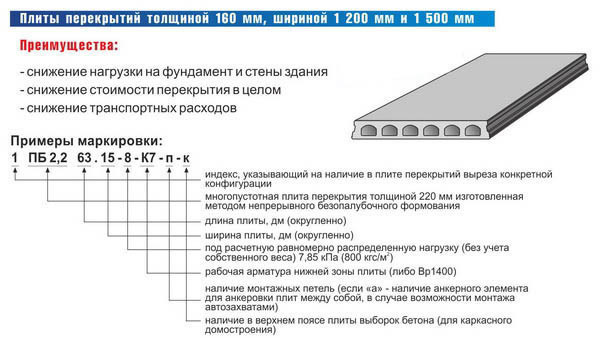

2. Додаткові літери. Перекриття ПБ, ПГ і ПК спираються на стіни по двом сторонам, але випускаються і інші залізобетонні вироби. У маркуванні це зазначається ще однією літерою: Т позначає можливість того, що спирається на 3 сторони (3ПКТ), К - на всі чотири (наприклад, 2ПКК).

3. Цифри. Лінійні розміри пустотних плит перекриття. Перша пара - це довжина в дециметрах, округлена до цілого значення (реально - на 20 мм менше). Наприклад, якщо в маркуванні стоїть число 63, то розмір - 6280 мм. Після точки варто друга пара цифр, яка вказує ширину вироби в дм, збільшену на 10 мм: скажімо, шифр 15 означає панель шириною 1490. Завершальне число (після риси) позначає розрахункове навантаження, яке витримує конструкція (в кілограмах сили на м2), або її порядковий номер за несучою здатністю.

4. Літерні шифри. Якщо панель попередньо напружена, то відразу після цифр слід клас стали арматури - наприклад, AтV. Далі вказується вид бетону: Л - легкий, С - силікатний щільний, Т - важкий (іноді він не маркується).

5. Додаткові характеристики. Їх вказують у тому випадку, якщо плита розрахована на застосування в особливих умовах: при підвищеної сейсмічності, агресивності газоподібного середовища. В кінці позначаються конструктивні особливості - наприклад, буква а ставиться, якщо перекриття має по торцях уплотняющие вкладиші.

Ось приклад маркування вироби типу 2ПК довжиною 2680 мм, шириною 1290 мм з розрахунковим навантаженням в 3 кгс / м2, виготовленої з важкого бетону, посиленою попередньо напруженою арматурою AтV і призначеної для будівництва в сейсмічно небезпечних районах (до 6 балів): 2ПК27.13- 3 AтV-С6.

Майже всі панелі, що спираються на стіни двома або трьома сторонами, армуються напруженою арматурою. ГОСТ 9561-91 допускає не монтувати її в такі різновиди:

• товщина - 220, довжина - 4780, діаметр порожнин - 140 або 159 мм;
• товщина - 260, максимальна довжина - 5680 мм;
• товщина - 220, при будь-якій довжині і діаметрі пустот - 127 мм.

Використання ЗБВ з пустотами

Панелі з наскрізними отворами найчастіше вибирають для облаштування перекриттів між поверхами в будинках з бетону, цегли, ніздрюватих піно і газоблоків. Більш досконалою вважається серія ПБ, плити цього типу мають плоску гладку поверхню, технологія дозволяє отримувати повноцінно армовані елементи різної довжини, при необхідності грають роль «добірних» виробів. Іноді в таких випадках робочі заповнюють проміжки між опалубних ПК або ПГ монолітної стяжкою, армованої своїми силами. Така конструкція поступається по міцності стандартним ПБ, техпроцес виготовлення яких передбачає віброущільнення бетону і його обробку парою.

Перевага ПК - досить великий діаметр каналів. Застосування виробів цієї серії рекомендується, якщо планується монтаж каналізаційних труб діаметром 80-100 мм.

вартість

У таблиці наведено середня ціна різних серій залізобетонних порожнистих виробів від виробників Московської області.

компанія	позначення перекриття	Розміри, мм	Вага, т	Вартість, рублі
ПромстройЖБІ	ПК 61-15-8	6080х1490х220	2,9	10 090
ЗБВ-2000	ПК 62-15-8 Ат800	6100х1500х200	2,9	11 300
ЖЗБК	ПК 63-12-8	6280х1190х220	2,2	: 8 900 (з доставкою)
Савік	ПБ 66-12-8	6580х1195х220	2,33	11 100 – 11 870

Ціни на залізобетонні перекриття залежать від ваги виробу, технології виготовлення, а також цінової політики постачальника. Іноді пропонується безкоштовна доставка по Москві, частіше розрахунок транспортних послуг ведеться по кілометражу. Знизити підсумкову вартість допомагають сезонні акції від виробників, оптові замовлення, використання відповідного транспорту.

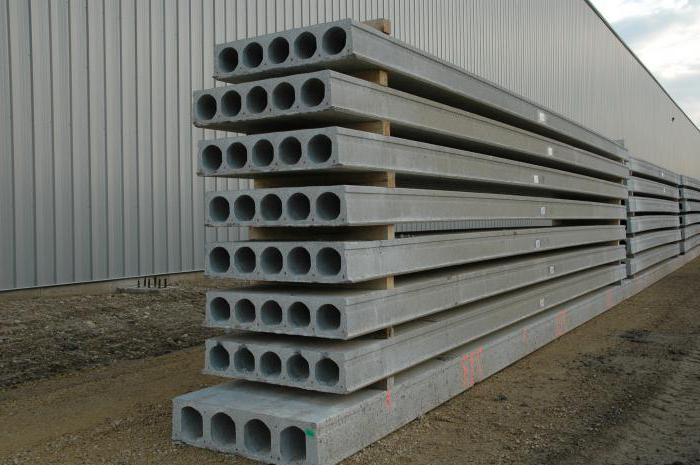

У будівельній індустрії бетонні вироби складають більшу частину використовуваних матеріалів, особливо це стосується багатоповерхового будівництва. Одним з найбільш часто вживаних, є плита перекриття пустотная. Вона являє собою залізобетонний прямокутник, який має порожнечі у вигляді порожніх труб, дуже зручних для закладки комунікацій. Форма такого типу дозволяє придбати стійкість до вигину. Монтаж можливий тільки на більш міцну основу шириною не менше 15-20 см для стіни з цегли, не менше 7-10 см для стіни з бетону. Вони вологостійкі, вогнестійкі, стійкі до грибків, цвілі, відмінні звукоізоляційні та досить довговічні.

Застосування і технічні характеристики

Перекриття необхідні для зведення дахів, як міжповерхових перегородок та інших несучих конструкцій. Основними конкурентами є дерев'яні та монолітні плити. Дерев'яні спочатку не застосовні для багатоповерхового будівництва, пожежонебезпечні, недовговічні, схильні до гниття. Вони обмежені певним запасом міцності і можливого навантаження. Монолітні більш трудомісткі в установці, тобто, немає такої ж швидкості в роботі (протягом одного дня), але на відміну від пустотних, спирання можливо на стіни, виконані практично з будь-якого виду матеріалів. Також технологія їх складання не вимагає важкої техніки, а довжина плит більш варіативна. Навантаження на фундамент, незважаючи на вагу, мінімальна, завдяки порожнечам.

Виробництво ведеться по ГОСТ 23009-78. По ньому передбачена особлива маркування, яка містить розміри, марку бетону, напруга, витримує навантаження, також характеристики особливостей (розміри прорізів, додатково закладені деталі на посилення конструкції, особливі властивості і т. П.). Установка проводиться за допомогою спецтехніки за монтажні вушка. Вони не підходять для агресивного середовища. Перш, ніж встановити певний тип плити необхідно провести розрахунок можливого навантаження на стіни. Недотримання правил з укладання може спричинити серйозні проблеми, в тому числі деформацію і тріщини. До розлому більш схильні багатопустотні.

Причини розломів можуть критися в арматурі, використаної при виготовленні, її корозії. Якщо тріщина не має критичних розмірів її можна полагодити. Такі проблеми виникають вкрай рідко, так як вони мають хороші характеристики міцності якості і, часто використовуються в багатоповерховому панельному будівництві і в будівництві промислових будівель.

види плит

Вироби цього виду поділяються на плити перекриття багатопустотні, ГОСТ 9561-91, а маркування містить букви ПБ. І звичайні пустотні з різним розмірів отворів 140 мм і 159 мм в діаметрі, марковані відповідно 2ПК і 1ПК. Позначення кгс / кв означає кількість допустимого навантаження в сотнях кілограм на 1 кв.м.

Багатопустотні плити перекриття відносяться до полегшеним, застосовуються там, де необхідно знизити навантаження на фундамент. Пустотні використовуються для будівель з цегляними стінами або побудованими з бетонних блоків. Обидва види піддаються армуванню, для збільшення жорсткості конструкції.

Таблиця сортаменту пустотних плит перекриттів, стандартна товщина 220 см.

Довжина х ширина (м)			Ціна, рублі
			9 491 — 11 000

Дані наведені в таблиці вказані по Москві і Московській області із середньою ціною по регіону. У Росії можна виділити кілька великих виробників, що пропонують найширший асортимент: ТОВ СтройХімІндустрія (Волгоградська область), КСК (Івановська область), АРМАБЕТОН (Москва), Одинцовський Комбінат залізобетонних конструкцій. До переліку увійшли серії до 6 м, асортимент багатьох компаній на даний момент пропонує більш широку лінійку розмірів (до 9 м), будь-якої ширини (менше 1,5 м) і навіть товщини (200-400 мм).

особливості експлуатації

При використанні плити перекриття в конструкції горища потрібно утеплення. Розрахункове навантаження спроектована з урахуванням того, що спирається на 2 стіни, якщо зробити опору на 3 стіни, то навантаження розподілиться неправильно. Для балкона це не підходить, так як опора буде тільки по одній стороні. В багатоповерховому будівництві цього не допустять, а ось в котеджах таку помилку допускають часто.

Незважаючи на всю позірну міцність, вони дуже крихкі і можуть постраждати при неправильному транспортуванні дуже сильно. У зв'язку з цим рекомендується при транспортуванні прокладати між плитами дерев'яні бруски по всьому периметру. Деякі будівельники намагаються заощадити, купуючи плити БО, що робити, вкрай не рекомендується. Залежно від зносу, розміру і зовнішнього стану вона може коштувати до 30% від початкової ціни.

Перекриття цього виду можуть додатково армуватися, арматура закладається до нижньої стінки і між круглих пустот. Посилення може бути дворядні, багаторядним. Це відбивається на додатковому маркуванню вироби (НВ, НВК, НВКУ, 4НВК).

Якщо ви хоч раз стикалися з питанням будівництва дачної будівлі, власного будинку або ремонту квартири, то вам повинно бути відомо, що представляють собою плити перекриття пустотні, технічні характеристики яких будуть представлені в статті. Якщо знати конструктивні особливості, а також детальний опис проекту, використовуючи інформацію, представлену маркуванням, то можна визначити, яку межу декоративної корисного навантаження здатна зазнавати плита перекриття.

Основні різновиди і позитивні особливості

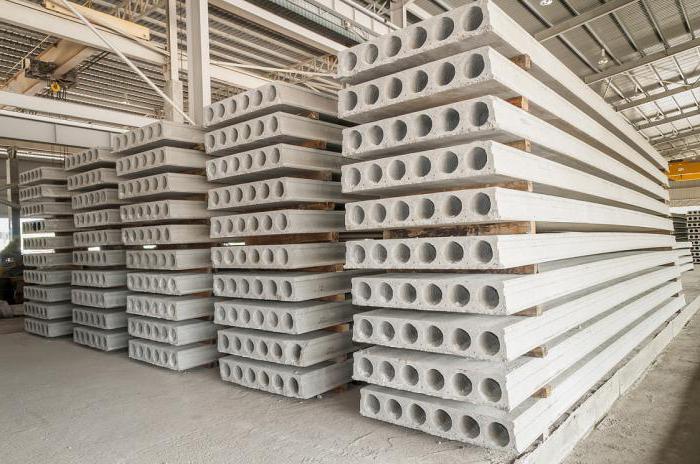

Плити перекриття пустотні, технічні характеристики яких дозволять вам здійснити будівництво або ремонт, виключаючи помилки, відрізняються від повнотілих виробів менш значним вагою і доступною вартістю. Але їх надійність і міцність не нижче. Кількість і розташування порожнин не здатні зменшити несучі характеристики. Навпаки, завдяки даним додатком підвищуються тепло- і звукоізоляційні особливості побудови. Серед позитивних характеристик можна виділити популярність при необхідності зведення залізобетонних багатоповерхових об'єктів, монолітних будівель і приватних будинків. Нерідкі випадки, коли описувані плити стають частиною каркаса будівлі.

Розміри і вага

Плити перекриття пустотні, технічні характеристики яких вам повинні бути цікаві перед придбанням даних виробів, можуть мати різну вартість в залежності від розмірів і типу. Габарити варіюються в межах від 1,18 до 9,7 метра, що стосується довжини. Тоді як ширина змінюється від 0,99 до 3,5 метрів. Найпоширенішими вважаються вироби, довжина яких еквівалентна 6 метрам, ширина найбільш придбаних плит варіюється в діапазоні від 1,2 до 1,5 см. Незмінною величиною є висота плити, яка дорівнює 22 см. Плити перекриття пустотні, технічні характеристики яких представлені нижче, мають вельми значною вагою. Саме тому для їх установки є необхідність використання монтажного крана. Орендувати слід той, який має потужність не більше 5 тонн.

Якщо мова йде про плиті, розміри якої дорівнюють 1680х990х220, то її вага становить 0,49 тонн.

Технічні характеристики

Для придбання виробів недостатньо знатиме тільки вага плит перекриття пустотних. Важливо ознайомитися і з основними технічними характеристиками. В якості сировини при виготовленні використовується бетон, який виконується з застосуванням цементу марки М300 і М400. Цифри стануть визначати якісні особливості матеріалу, які в кінцевому підсумку будуть властиві готового виробу. Таким чином, цемент М400 здатний зазнавати одномоментну навантаження, рівну 400 кілограмам на один сантиметр кубічний в секунду. Що стосується цементу марки М300, то він являє собою похідну суміш від М 400. Незважаючи на те, що даний матеріал здатний витримати менш значну навантаження, він відрізняється пластичністю, що забезпечує виключення пролому при прогинах. Якщо ви вирішили придбати технічні характеристики по навантаженню, представлені вище, вас повинні зацікавити. Крім іншого, для зміцнення виробів використовується арматура, яка забезпечує значну несучу здатність моноліту. В процесі виготовлення використовується нержавіюча сталь класу A3 і A4. Вона відрізняється підвищеною опірністю до процесів корозії і перепадів температур. Таким чином, вироби можна експлуатувати від -40 до +50 градусів.

Застава стійкості до вигинів

Незважаючи на те що вага плит перекриття пустотних досить значний, в ході експлуатації вони не прогинаються. Цього ефекту вдалося досягти шляхом завчасного натягу арматури, яка здатна розподілити напруга елементів по всій площі. Після того як бетон твердне і стає міцним, натягнуті елементи обрізають. У торцях, якими плита спирається на укладають подвійну арматуру. Це виключає деформування під тиском ваги і забезпечує можливість зазнавати навантаження від несучих верхніх стін.

Характеристики плит в залежності від маркування

Пустотні плити перекриття, характеристики яких повинні бути відомі перед придбанням, мають маркуванням. Вироби позначається двома буквами - ПК. Далі йде число, яке позначає довжину вироби в дециметрах. Наступні цифри - приблизна ширина. Останній показник вказує на те, яку вагу в кілограмах може впливати на 1 квадратний дециметр плити з урахуванням власної маси. Таким чином, якщо перед вами плита з маркуванням ПК 12-10-8, то це вказує на те, що довжина дорівнює 1,18 метра, що приблизно становить 12 см. Ширина еквівалентна 0,99 метра. Що стосується найбільш значною навантаження, яку буде здатне зазнавати виріб, то вона дорівнює 8 кілограмів на квадратний дециметр. Останнє значення дорівнює 800 кг на квадратний метр.

Додаткова інформація про можливі навантаженнях

Варто відзначити, що залізобетонні пустотні плити перекриттів здатні зазнавати вищезгадану навантаження, цей показник однаковий практично для всіх пустотних залізобетонних виробів, які використовуються в якості плит перекриття. У ролі винятку можна виділити вироби, які зазнають вага до 1000 і 1250 кілограмів на квадратний метр. Такі плити можна дізнатися з маркування, яка закінчується цифрами 10 і 12,5 відповідно.

Вплив характеристик на особливості монтажу

В якості головного правила надійного пристрою плит виступає дотримання правил, що регламентують опору на стіни. Якщо площа обпирання виявиться недостатньою, то стіни можуть деформуватися. Тоді як зайва площа призведе до підвищення теплопровідності. Спирається пустотних плит перекриття для цегляної будівлі повинно складати 9 см. Якщо мова йде про пінобетон і газобетон, то цей показник збільшується до 15 см. Для сталевих конструкцій цифра повинна бути дорівнює 7, 5 см. При цьому найбільше поглиблення закладення виробів в стіни не повинно виявитися більше 16 см для цегельних споруд і легких блоків. Для бетонних конструкцій і залізобетонних аналогів це цифра еквівалентна 12 см. Перед монтажем плит краю пустот слід закрити за допомогою легкого бетонного складу, заглибившись на 12 см.

Пустотні ГОСТ яких вказані в статті, не повинні укладатися без розчину. На робоче підстава настилається шар суміші, товщина якого повинна бути дорівнює 2 міліметрів, але не менше. Це забезпечить можливість рівномірної передачі навантаження на конструкцію стін. Крім іншого, при установці плит на тендітні стіни, наприклад, виконані з газоблоків або пінобетону, слід використовувати технологію армування суміші, що виключить ймовірність вигинання блоків. Для того щоб знизити якість теплопровідності перекриття, необхідно провести утеплення конструкції зовні.

ГОСТ 9561-91

Згідно з державними стандартами, плити перекриття пустотілі встановлюються на несучі конструкції будівель і споруд різного призначення. В процесі виробництва використовується бетон, за допомогою якого формуються вироби товщиною в 220 міліметрів. Всередині містяться круглі порожнечі, які володіють діаметром в межах 159 міліметрів. Від центральних частин двох поруч розташованих пустот крок дорівнює 185 міліметрів. Пустотні плити перекриття, розміри, ГОСТ яких вказані вище, мають морозостійкістю, яка визначається маркою F200. Купувати необхідно плити, виготовлення яких велося відповідно до правил державних стандартів.
