МІНІСТЕРСТВО ОСВІТИ

Пермського державного технічного університету

БУДІВЕЛЬНИЙ ФАКУЛЬТЕТ

КАФЕДРА БУДІВЕЛЬНИХ КОНСТРУКЦІЙ

ПОЯСНЮВАЛЬНА ЗАПИСКА

До курсового проекту

РОЗРАХУНОК МОНОЛІТНОГО ребристі перекриття

Перм 2009

Вступ

Монолітне ребристе перекриття складається з монолітної плити, другорядних і головних балок, монолітно пов'язаних між собою.

Суть монолітно-ребристого перекриття полягає в тому, що в цілях економії бетону він видалений з розтягнутої зони і зосереджений головним чином в стислій зоні. У розтягнутій зоні бетон збережений лише для розміщення робочої розтягнутої арматури.

Монолітна плита працює уздовж короткої сторони як багатопрогонових нерозрізна балка, спирається на другорядні балки і монолітно пов'язана з ними.

Другорядні балки сприймають навантаження від монолітної плити і передають її на головні балки, монолітно пов'язані з ними.

Головні балки спираються на колони і зовнішні стіни.

1. Вибір економічного варіанта

1.1 Монолітне перекриття з головними балками уздовж будівлі

Проліт другорядної балки l вб =6600 мм ; проліт головних балок l гб =8000 мм . Приймаємо висоту плити h пл =80 мм для q вр =11,5 кН / м 2 і крок другорядних балок 1600 мм (рис. 1).

Рис. 1. «Схема в плані монолітно-ребристого перекриття»

. , . ,

приймаємо висоту другорядної балки

. . , . ,

приймаємо висоту головної балки

.

Рис. 2 «Розріз 1-1. Головна балка »

Рис. 3 «Розріз 2-2. Другорядна балка »

Тоді вага всіх головних балок:

.

Загальна вага всього бетону, необхідного на монолітно-ребристу плиту, при розташуванні головних балок уздовж будівлі:

.

3.2 Монолітне перекриття з головними балками поперек будівлі

Проліт другорядної балки l вб =8000 мм ; проліт головних балок l гб =6600 мм . Приймаємо висоту плити h пл =80 мм для q вр =11,5 кН / м 2 і крок другорядних балок 1650 мм (рис. 4).

Рис. 4 «Схема в плані монолітно-ребристого перекриття»

1. Визначаємо вагу бетону, необхідного на плиту:

.

2. Визначаємо вагу бетону, необхідний для другорядної балки:

Визначаємо необхідну висота другорядної балки:

,

приймаємо висоту другорядної балки

.

Визначаємо необхідну ширину другорядної балки:

,

приймаємо висоту другорядної балки

.

Тоді вага всіх другорядних балок:

.

2. Визначаємо вагу бетону, необхідний для головних балок:

Визначаємо необхідну висоту головної балки:

,

приймаємо висоту головної балки

.

Визначаємо необхідну ширину головної балки:

,

приймаємо висоту головної балки

.

Рис. 5 «Розріз 3-3. Другорядна балка »

Рис. 6 «Розріз 4-4. Головна балка »

Тоді вага всіх головних балок:

.

Загальна вага всього бетону, необхідного на монолітно-ребристу плиту, при розташуванні головних балок поперек будівлі:

.
, То за остаточний варіант для розрахунку приймаємо монолітно ребристу плиту з головними балками, розташованими вздовж будівлі.

2. Розрахунок монолітної плити

2.1 Збір навантажень на плиту

Таблиця 3

Найменування	коефіцієнт надійності
А) Конструкція підлоги
1. плити URSA ,
2. пергамін 1 шар
3. Цементно-піщана стяжка ,
4. плитка керамічна ,
Б) Власна вага плити

Виділяємо смугу шириною 1 м. Тоді розрахункове навантаження

.

рис. 7.

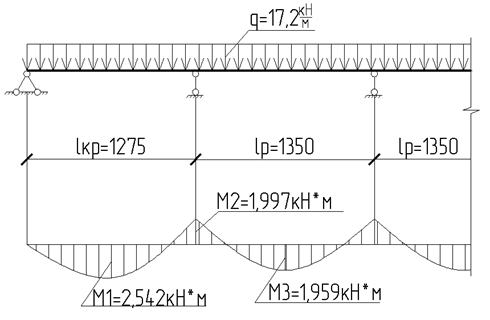

Рис. 7. «Поздовжній розріз плити. розрахункова схема»

Плита розраховується, як багатопрогонових нерозрізна балка, на яку діє рівномірно розподілене навантаження (Рис. 7). Розрахунковий проліт приймається рівним: крайній - відстань від центру опори до ребра другорядної балки, середній - відстань між другорядними балками:

; .

Визначаємо найбільші моменти, що виникають в плиті:

; ; .

4.2 Підбір арматури в середньому прольоті

Для розрахунку плити виділяємо смугу шириною 1 м. Тоді розрахунковий переріз плити буде наступним ( рис. 8).

У першому наближенні приймаю арматуру В500 діаметром 6 мм.

Рис. 8. «Розрахунковий перетин плити»

, - ширина розрахункового перерізу, - розрахункова висота перерізу; - коефіцієнт, що враховує тривалість дії навантаження. ,

По сортаменту підбираємо діаметр арматури і кількість стрижнів: n \u003d 7 стрижнів арматури В500 діаметром d \u003d 4 мм, для яких

.

Визначаємо крок стрижнів:

.

Робочі стрижні розкладаємо уздовж плити відповідно до епюр моментів. Поперечні стрижні підбираємо конструктивно: стрижні арматури В500 діаметром d =3 мм з кроком 300 мм.

Остаточно приймаємо сітку С-1:

.

Рис. 9 «Сітка С-1»

4.3 Підбір арматури в крайньому прольоті

В крайньому прольоті, крім сітки С-1, поперек плити додатково розгортаємо сітку С-2.

Для розрахунку плити виділяємо смугу шириною 1 м. У першому наближенні приймаю арматуру В500 діаметром 6 мм.

.

Визначаємо необхідну площу арматури:

По сортаменту підбираємо діаметр арматури і кількість стрижнів: n \u003d 4 стрижнів арматури В500 діаметром d \u003d 3 мм, для яких

.

Приймаємо крок стрижнів конструктивно 200 мм.

Робочі стрижні розкладаємо поперек плити.

Поздовжні стрижні підбираємо конструктивно: стрижні арматури В500 діаметром d =3 мм з кроком 300 мм.

Остаточно приймаємо сітку С-2:

.

Рис. 10 «Сітка С-2»

3. Розрахунок другорядної балки

3.1 Збір навантажень на другорядну балку

Таблиця 4.

)

)

Найменування	коефіцієнт надійності
А) Конструкція підлоги
1. плити URSA ,
2. пергамін 1 шар
3. Цементно-піщана стяжка , ;
4. плитка керамічна , ;
Б) Вага плити перекриття
3. Власна вага другорядної балки

Будуємо огинають епюри моментів за формулами:

; . - середній; - крайній.

Отримані значення моментів зведені в таблицю 5.

Таблиця 5

крайній проліт
середній проліт

Розрахункова схема перекриття представлена \u200b\u200bна рис. 11.

Рис. 11. «Розрахункова схема перекриття»

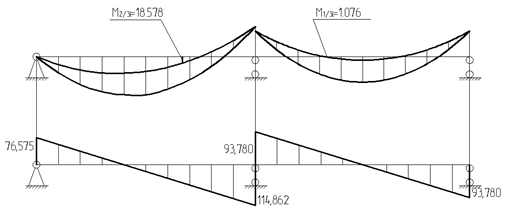

Рис. 12. «огинає епюри моментів, епюра поперечних сил»

Другорядна балка розраховується як нерозрізна Багатопрогоновий балка з рівномірно розподіленим навантаженням. Розрахунковий проліт приймається рівним: крайній - від центра ваги опори до краю ребра головної балки; середній - відстань у світлі між ребрами головних балок.

Визначаємо найбільші моменти, що виникають в другорядній балці:

;
; .

3.2 Підбір нижньої арматури в крайньому прольоті

МІНІСТЕРСТВО ОСВІТИ

Пермського державного технічного університету

БУДІВЕЛЬНИЙ ФАКУЛЬТЕТ

КАФЕДРА БУДІВЕЛЬНИХ КОНСТРУКЦІЙ

ПОЯСНЮВАЛЬНА ЗАПИСКА

До курсового проекту

РОЗРАХУНОК МОНОЛІТНОГО ребристі перекриття

Перм 2009

Вступ

Монолітне ребристе перекриття складається з монолітної плити, другорядних і головних балок, монолітно пов'язаних між собою.

Суть монолітно-ребристого перекриття полягає в тому, що в цілях економії бетону він видалений з розтягнутої зони і зосереджений головним чином в стислій зоні. У розтягнутій зоні бетон збережений лише для розміщення робочої розтягнутої арматури.

Монолітна плита працює уздовж короткої сторони як багатопрогонових нерозрізна балка, спирається на другорядні балки і монолітно пов'язана з ними.

Другорядні балки сприймають навантаження від монолітної плити і передають її на головні балки, монолітно пов'язані з ними.

Головні балки спираються на колони і зовнішні стіни.

1. Вибір економічного варіанта

1.1 Монолітне перекриття з головними балками уздовж будівлі

Проліт другорядної балки l вб =6600 мм; проліт головних балок l гб =8000 мм. Приймаємо висоту плити h пл =80 мм для q вр =11,5 кН / м 2 і крок другорядних балок 1600 мм (рис. 1).

Рис. 1. «Схема в плані монолітно-ребристого перекриття»

.

приймаємо висоту другорядної балки

.

.

приймаємо висоту головної балки

.

Рис. 2 «Розріз 1-1. Головна балка »

Рис. 3 «Розріз 2-2. Другорядна балка »

Тоді вага всіх головних балок:

Загальна вага всього бетону, необхідного на монолітно-ребристу плиту, при розташуванні головних балок уздовж будівлі:

3.2 Монолітне перекриття з головними балками поперек будівлі

Проліт другорядної балки l вб =8000 мм; проліт головних балок l гб =6600 мм. Приймаємо висоту плити h пл =80 мм для q вр =11,5 кН / м 2 і крок другорядних балок 1650 мм (рис. 4).

Рис. 4 «Схема в плані монолітно-ребристого перекриття»

1. Визначаємо вагу бетону, необхідного на плиту:

2. Визначаємо вагу бетону, необхідний для другорядної балки:

Визначаємо необхідну висота другорядної балки:

приймаємо висоту другорядної балки

.

Визначаємо необхідну ширину другорядної балки:

приймаємо висоту другорядної балки

.

Тоді вага всіх другорядних балок:

2. Визначаємо вагу бетону, необхідний для головних балок:

Визначаємо необхідну висоту головної балки:

приймаємо висоту головної балки

.

Визначаємо необхідну ширину головної балки:

приймаємо висоту головної балки

.

Мабуть, не над одним аспектом будівництва нашого будинку я не думав так багато, як над перекриттям. Спочатку коли мої знання в матчастини даного питання були не високі, я схилявся на користь варіанту від дуже відомого в той час одного з перших ТІСЕшніков Andre777. У нього і до цього дня є сайт в інтернет, де він уже пише про облаштування свого будинку і ділянки.

Суть його технології зводилася до заливання бетонних балок і по ним вже відливалася плита.

Так як можна не поспішаючи заливати по одній балці, здається що так простіше. Але неабияк втомившись з ТІСЕшним фундаментом мені вже скоєно не хотілося так возитися і я став прихильником інших технологій, а саме заливка всього і відразу по максимуму товарним бетоном.

Так само Андрюхина технологія сильно поступається заливці всього відразу (балок разом з плитою), втрачаючи велику несучу здатність. Плита ставати навантаженням на балки. Балки через це доводиться робити більше перетином і в цілому на виході все одно низька несуча здатність і велику вагу самого перекриття.

На другий поверх спершу хотіли перекриття по дерев'яних балках. дерев'яні перекриття це не айс. Дуже погана шумоізоляція. Якщо потім розбиратися з цим питанням, то вийде на багато дорожче ніж ви думали.

Чи то справа варіант ліпший мені набагато пізніше і в підсумку увійшов в план мого будівництва. Їм стало полегшене монолітне залізобетонне ребристе перекриття від Winder`а з ForumHouse.

Дане перекриття розраховане на корисне навантаження 550кг / м2всюди. Це саме корисне навантаження вже з вирахуванням стяжки, перегородок і власної ваги.

Winder розрахував перекриття під різні прольоти. Вибираємо схему під свій проліт і вперед. Там же можна почитати кілометри обговорення даного перекриття. На це знадобиться не один день, але можна скачати путівник (FAQ) від max68.2011, Який заощадить вам час.

Так як обидва перекриття у нас ребристо монолітні із залізобетону то пак схожі, то опишу в одному пості:

• Перекриття над. Однопролітного, розділене на дві частини.
• Перекриття над першим поверхом. Багатопрогоновий.

У нас прольоти в зоні ростверку 3,4м і 4,4м. Над першим поверхом трохи більше, так як стіни вже ростверку 3,475 і 4,475. Отже вибираємо схеми під прольоти 4м і 4,5м (найбільш близькі з розрахованих Winder'ом). Схема на початку статті під проліт 4м (арматура Ф12). Для прольоту 4,5 м схема така ж, тільки арматура Ф14.

Армування в схемах Windera розраховано на обидва випадки (однопролітного або багатопрогонових).

У нашому будинку є еркер, це додаткові складності в плані перекриття. Якщо при перекритті фундаменту, тут проблем не виникає, тому що ростверк йде по всьому периметру еркерний зони, а ось над перекриттям поверхів вже з'являється проблема.

Звернувся з цим питанням до Winder'у і він сильно допоміг мені.

Визначилися, що в еркері потрібно балка, яка буде вбудована в саме перекриття, так само як інші ребра і буде з ним в один рівень. Ребра монолітного перекриття будуть як би спиратися на цю еркерниє балку, яка стане продовженням стіни примикає до еркеру.

Winder так само розрахував саму еркерниє балку. Вийшло, що якщо ми хочемо щоб балка була врівень з усім перекриттям, чи то пак 23см (21 + вбудований тепла підлога), потрібно армування прутами Ф18 чотири знизу і чотири зверху. Плюс хомути (поперечне армування) з арматури Ф8 через 15см.

Спиратися така балка повинна мінімум на 90см стіни. Тому, щоб в цьому місці не було моста холоду використовуємо ЕППС 5 + 2 см. Дивимося на фото.

Любителі «що дихає» матеріалів, не бійтеся використовувати ЕППС на невеликих ділянках. Навіть якщо ви закриєте їм ряд газобетонних блоків, волога все одно буде випаровуватися з закритих блоків через ряд вище.

При використанні вбудованого теплої підлоги висоту перекриття зазвичай збільшують на діаметр труби теплої підлоги. Труба розташовується між сітками верхній частині перекриття.

Взяли італійську трубу Tiemme Cobra-Pex 16х2 мм. До кризи не на багато дорожче вітчизняної від Ростерм коштувала. Зараз більше ніж в два рази дорожче 8). З нашої не порівняти, набагато жорсткіше і за характеристиками більше запас. На першому поверсі мабуть доведеться підтримувати вітчизняного виробника :).

Почали будівельний сезон як годиться з закупівлі провіанту. Тут я вирішив спробувати армійські пайки армії Росії. Дуже навіть смачно.

В'яжемо арматурні каркаси.

Тут ще є нюанс як робити. Якщо робити відразу на всю площу, то це Багатопрогоновий перекриття (з упором на середню і зовнішні стіни) см. Рис. вище. Якщо робити перекриття частинами. Спочатку одну половину від зовнішньої стіни до внутрішньої, потім іншу, то це однопролітного перекриття. Армування однопрогонових та багатопрогонових перекриття різний.

Тут потрібно зробити застереження. Справа в тому що якщо використовувати Багатопрогоновий схему на один проліт то все буде нормально крім зайвої витрати арматури. Схема Windera такий і є (універсальної з «захистом від дурня»).

Яке перекриття однопролітного або Багатопрогоновий вибрати, вирішується в залежності від вихідної довжини вашої арматури, щоб укласти її максимально економічно і з меншою кількістю обрізків. А так же залежить від технології бетонування. Може зручніше або є можливість заливати бетон частинами, тоді вибираємо однопролітного схему.

Місця де можна розривати-нарощувати арматуру також визначені. На перекритті фундаменту (у нас однопролітного перекриття) на одній половині будинку Ф12 арматура (проліт 3,4 м), а на іншій Ф14 (проліт 4,4м).

А ось над першим поверхом арматура в балкових частинах над великим прольотом проходить Ф14 йде без розривів над середньою стіною і ще по доброму повинна йти на чверть наступного прольоту, але у мене трошки коротше. Над меншим прольотом йде арматура A500 Ф12 і зав'язується з Ф14.

Хомути з A500 Ф6 спочатку на чверть прольоту з кожного боку йдуть з кроком 200мм, потім ближче до центру з кроком 400мм (трохи заощадив). Перехлест у хомута повинен бути у верхній частині каркаса.

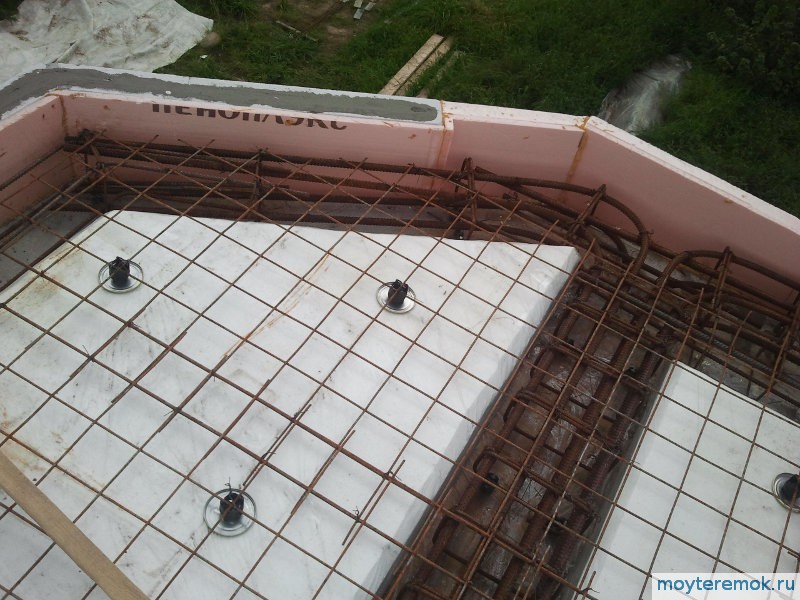

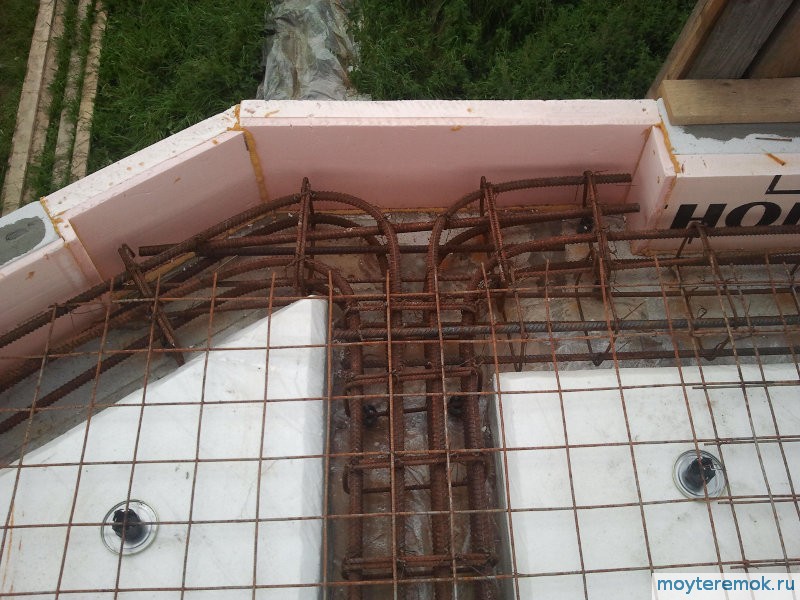

Район еркера. Видно еркерниє балку, арматура Ф18 якої загнута в обидві сторони на стіну і пов'язана з іншим каркасом.

Щоб підставки під армосетку з Вр 5мм 100х100 НЕ вмінается в пінопласт, під них підкладені звичайні кришки для банок.

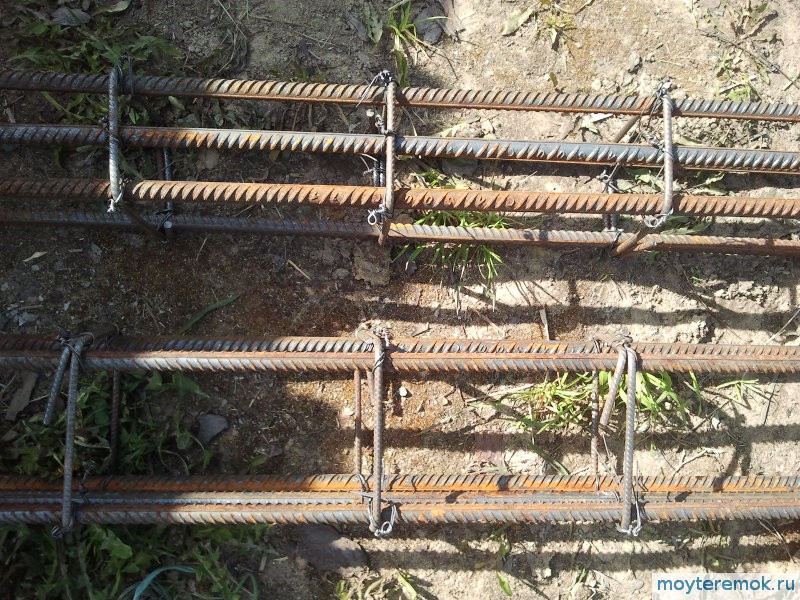

На землі робив каркаси з арматури для перекриття фундаменту. При перекритті першого поверху каркаси в'язалися вже за місцем.

Досить нудне заняття в'язати каркаси для ВЕГО перекриття.

Каркас крупним планом. Всі фотки клікабельні, натискаємо щоб збільшити.

Еркерниє балка з іншого боку заходить на стіну більш ніж на метр і пов'язана із загальним армуванням. Для того щоб в зоні обпирання не було моста холоду, використовується утеплення ЕППС 5 + 2 см. Місця з утеплювачем посилені дошками на час заливки.

Над сходовим прольотом робляться здвоєні балки. Те-є арматури більше в два рази і ширина теж. Як би дві звичайні балки поруч.

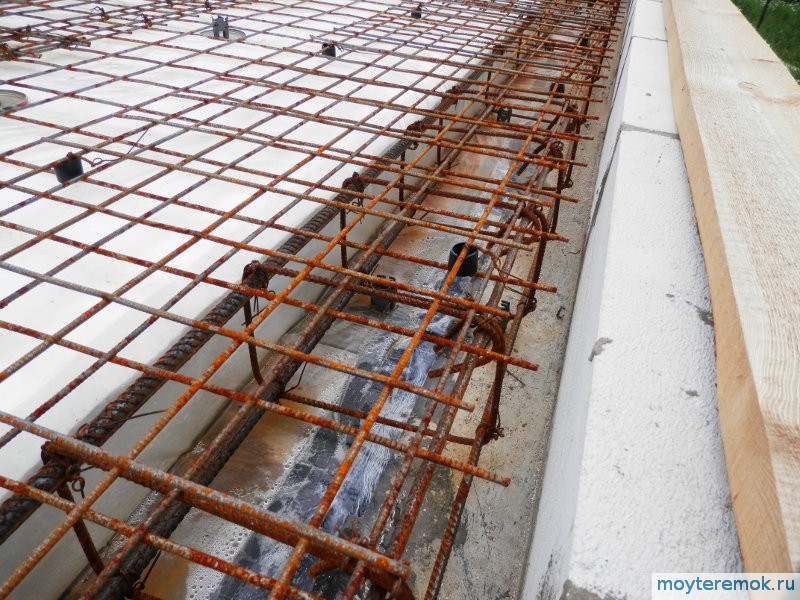

Однопролітного перекриття над фундаментом. Якраз видно незнімну опалубку з газобетону по центру внутрішньої стрічки ростверку (фундаменту).

Спирається перекриття з розрахунку 15см. Хоча на таких малих прольотах можна і більше (Winder перераховував).

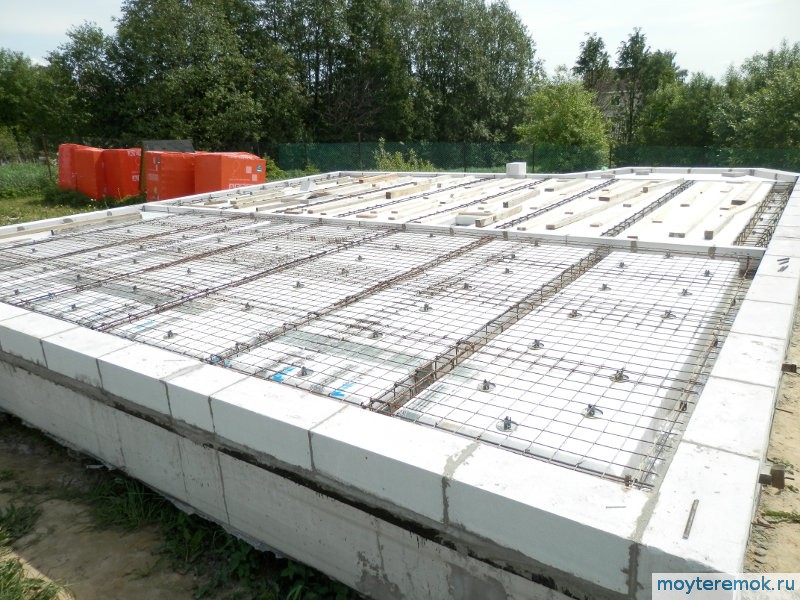

Розклали пінопласт і армокаркаси. Піднявся сильний вітер, тому довелося накидати дощок. Дошки прибирали в міру розкладки сітки першого шару.

Підняли сітку з Вр ф5мм 1 на 2 метри осередок 100х100мм на другий поверх. Більшого розміру на той момент не було. Зручніше використовувати сітку 2м х 3м. Розрізаємо 1,3 м х 3м і 0,7м х 3м. Укладаємо 1,3 м вниз, перекриваючи два ребра і між ними, а 0,7 кладемо вгору над ребром. Тобто без обрізків і без стиків між ребрами.

Підклали дошки, щоб не порвала поліетилен над пінопластом.

Армування в області сходового прольоту з подвійними ребрами.

Хмарно сітка першого ряду. Перехлест робився мінімум півтори осередки майже всюди близько двох вийшло. Краще ставити більше підставок, а то маса бетону навіть з кришками сильно тисне в пінопласт.

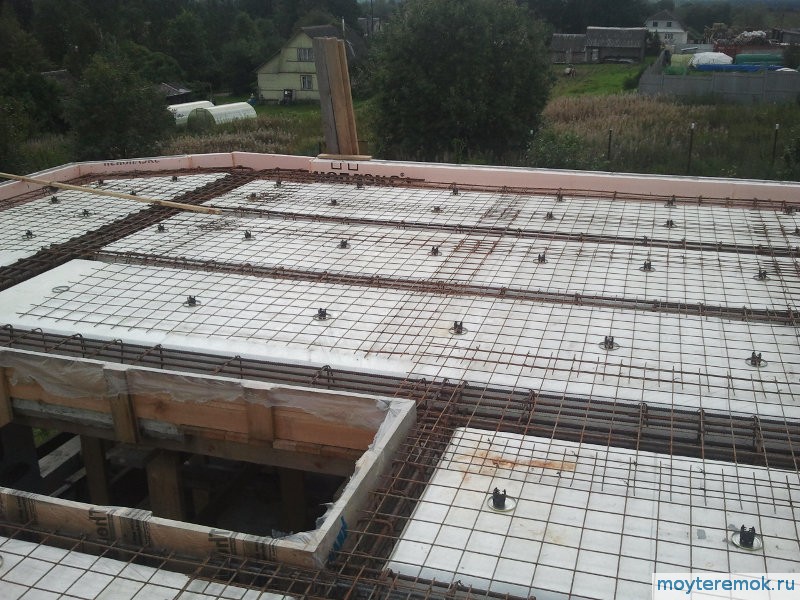

Багатопрогоновий перекриття над першим поверхом, тут армокаркаси ребер проходять над внутрішньою стіною будинку. Для забезпечення зазору між сітками нарізали трубу ПНД 25мм. Дешево і ефективно.

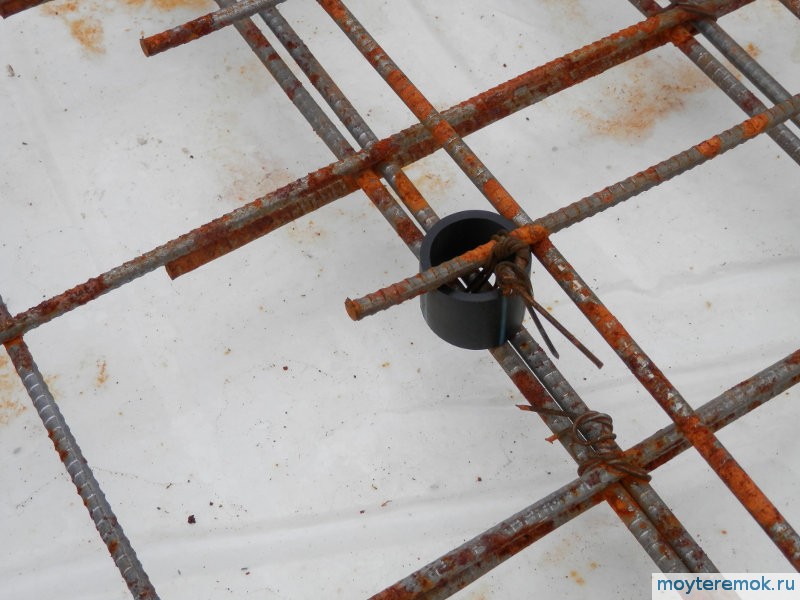

Такі кільця кріпляться за допомогою в'язального дроту. Відрізок дроту загинаємо навпіл, обхоплюємо пруток нижньої сітки, пропускаємо через кільце з ПНД обидва кінці і закручуємо над прутом верхньої сітки.

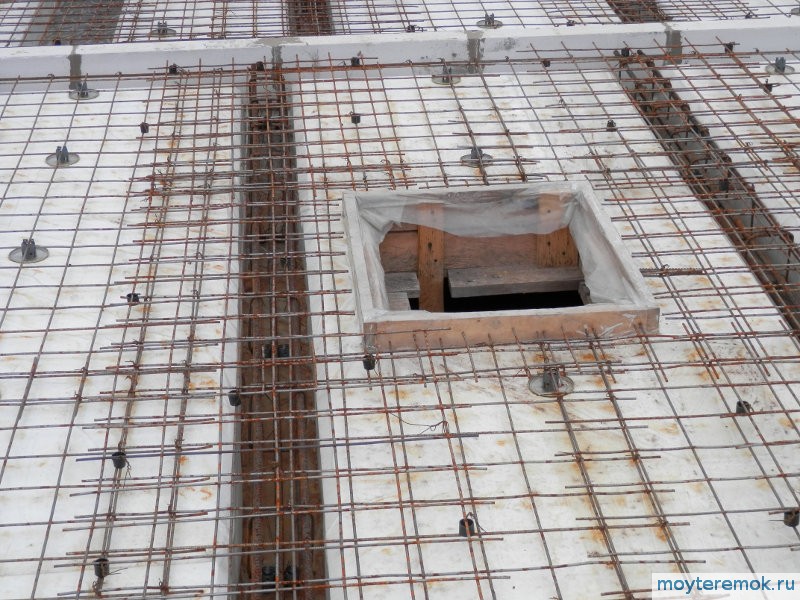

Люки і отвори можна робити в ребристому монолітному перекритті в будь-якому місці між ребер.

Схема армування периметра залежить від відстані, що залишився до краю.

Фотки з трубами теплої підлоги поки не знайшов, додам пізніше.

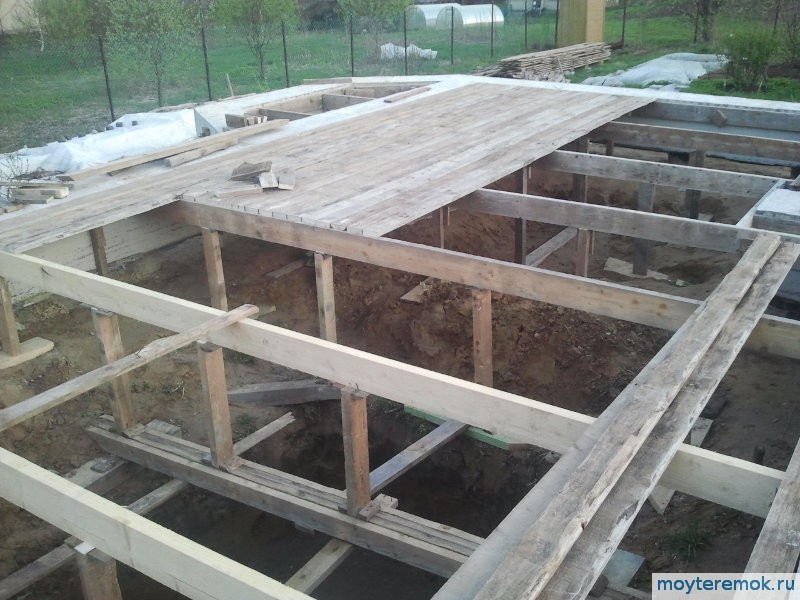

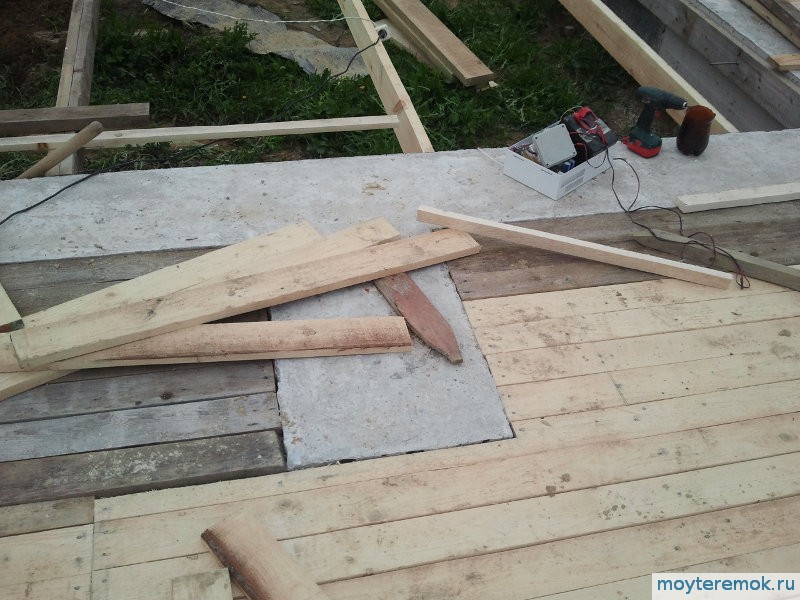

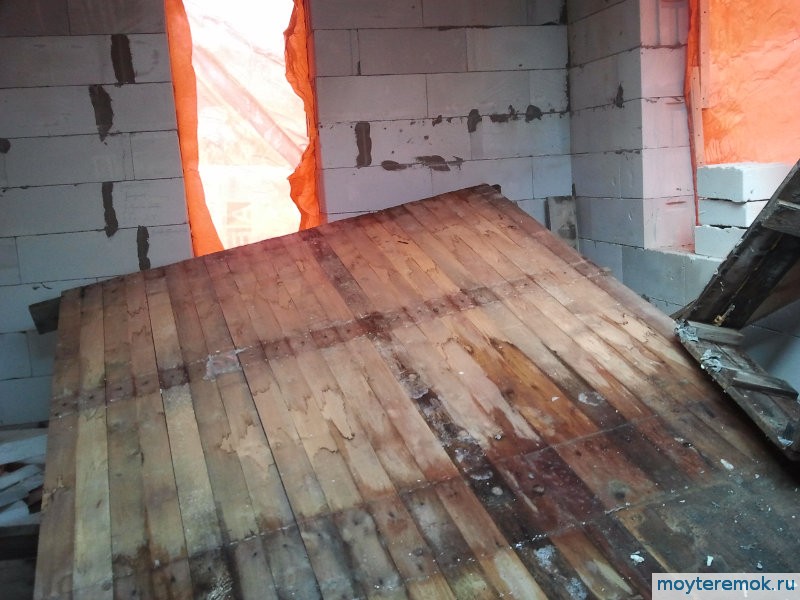

Опалубку робили в такий спосіб.

Закупили пінопласт Knauf по 10 і 5 см завтовшки.

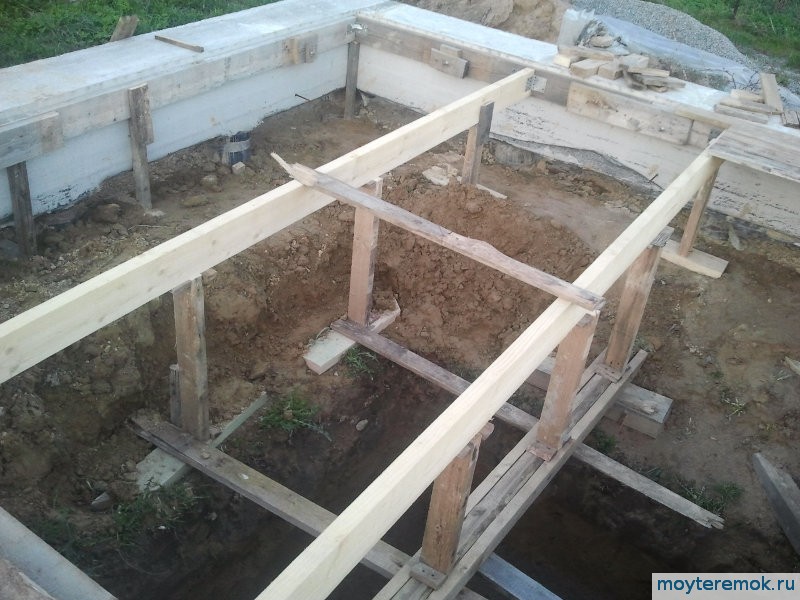

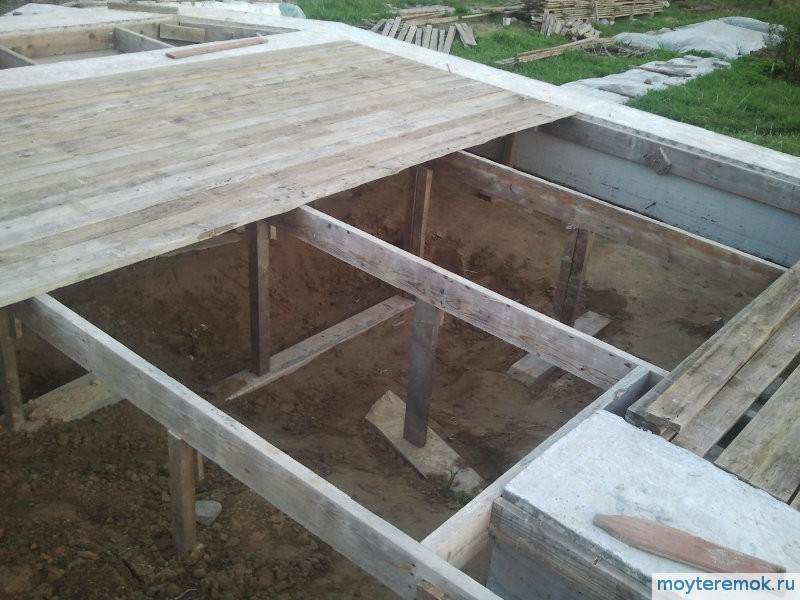

Над ямою льоху довелося городити балку з чотирьох дощок 100х40, щоб в неї уперти опалубку.

При перекритті фундаменту, по периметру пустили дошки 150х40 на ребро і прикріпили до ростверку. Ростверк я дірявитимуть не став, в ньому вже були шпильки Ф8мм, що залишилися від скріплення опалубки самого ростверку.

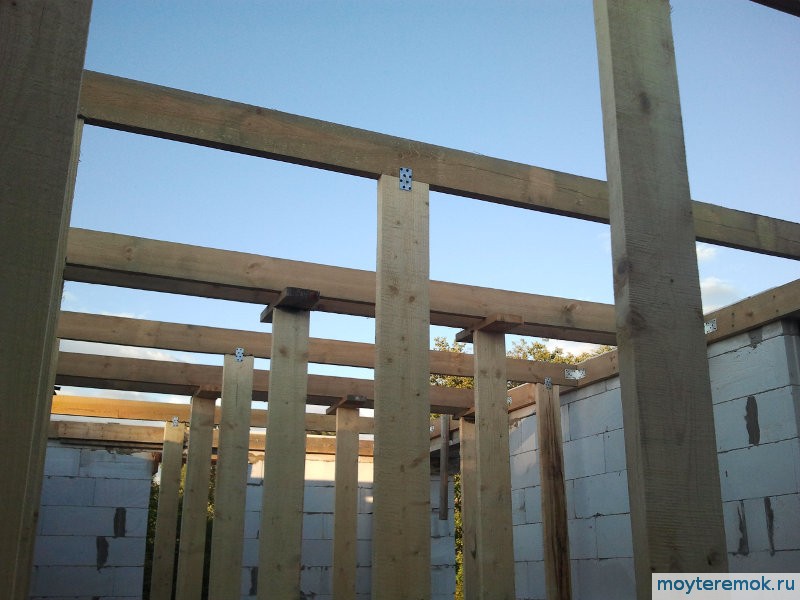

На другому перекритті (першого поверху) такі дошки кріпилися до стін на саморізи 120мм. В одному місці кріплення вкручував по два самореза під різними кутами.

Потім ставимо дошки 150х40 на ребро, хоча на такі прольоти можна і плазом, так щоб вони опинилися під ребрами майбутнього монолітного перекриття. Ми кріпили їх на сталеві куточки різної формації, в середньому 100х90х100. Куточки кріпилися на саморізи Ф6мм білі, згодом на покрівельні та на купу інших.

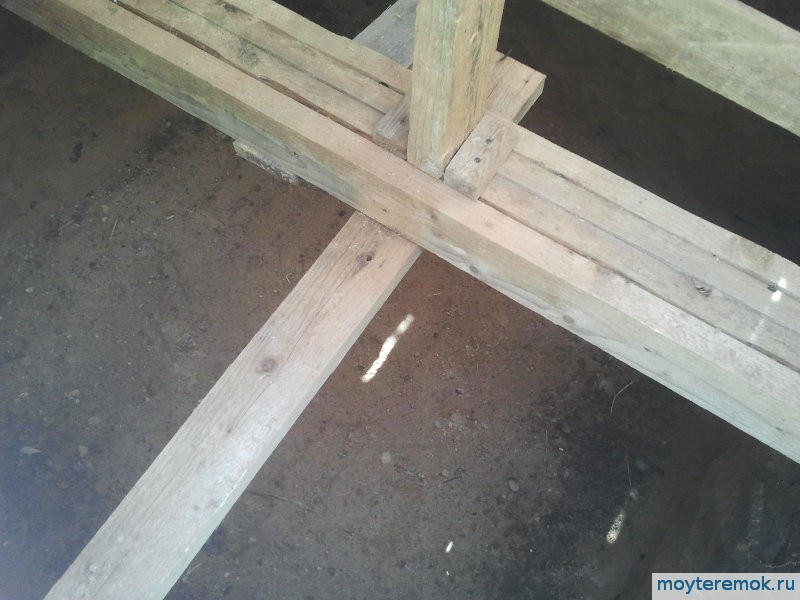

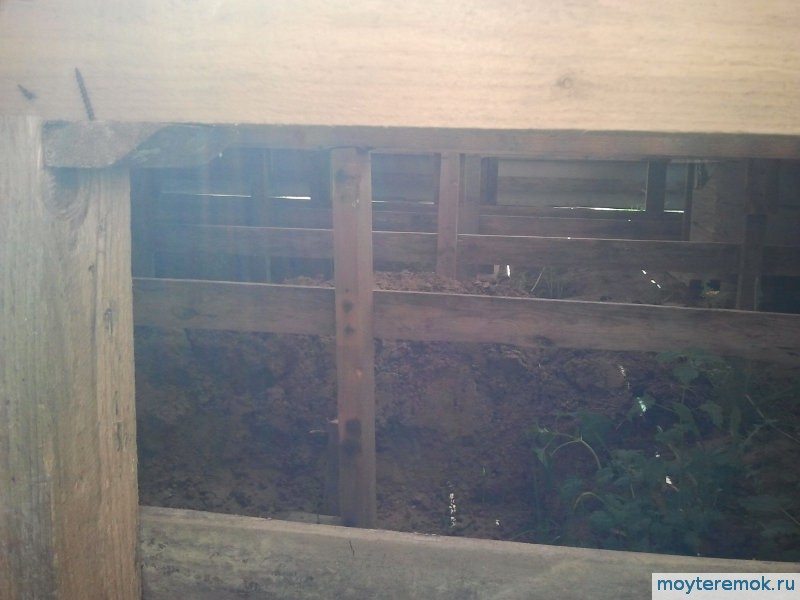

Щоб підпірки не втекли при заливці в грунт, поклали під них обрізки дощок.

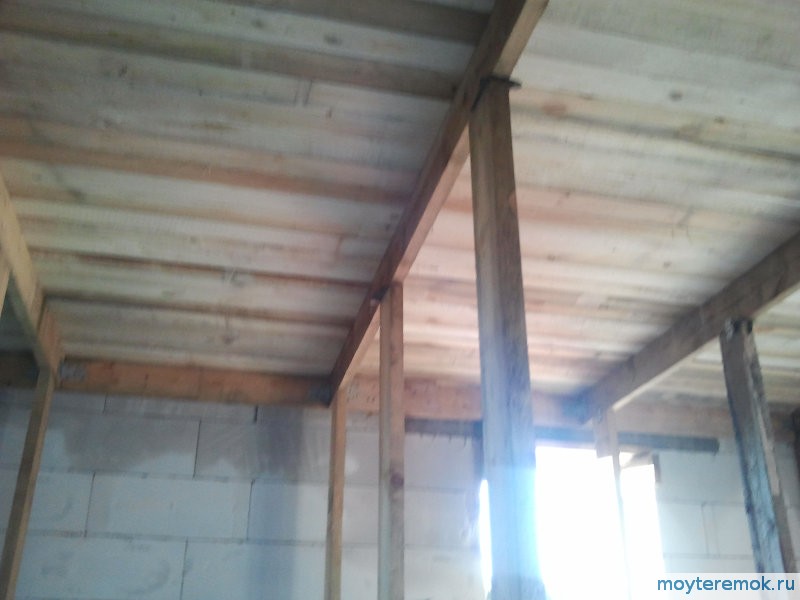

Розпірки в підпіллі.

Перші блоки незнімної опалубки з газобетону.

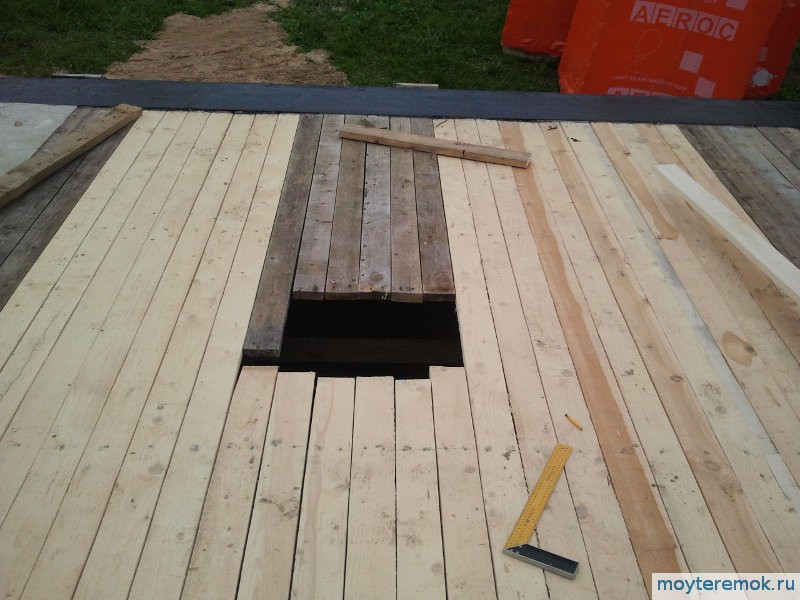

Отвір в опалубці для того щоб залити плиту підлоги льоху. Заливка велася одночасно з перекриттям.

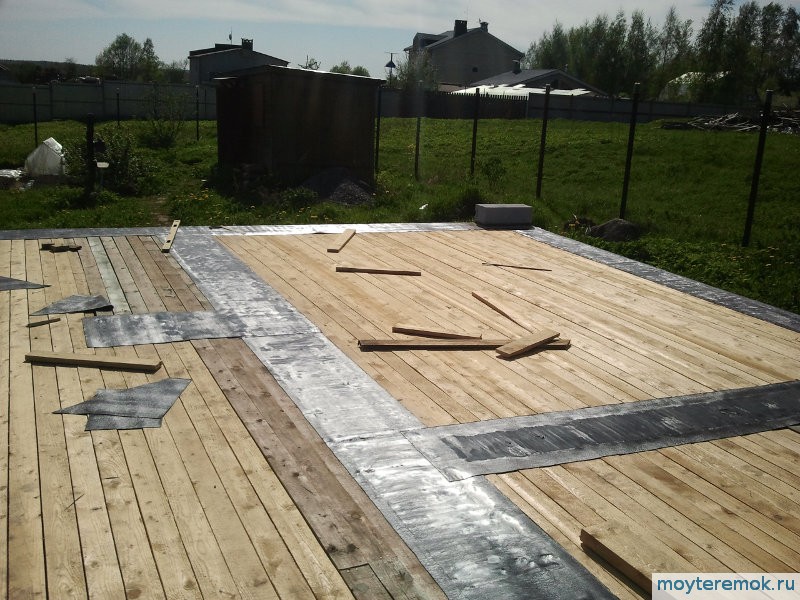

Поверхня ростверку (фундаменту) спочатку промазали бітумних праймером, потім наплаву гідроізоляцію Лінокром від Техноніколь.

На середню частину ростверку (під середньою стіною) клали посередині перегородкові підпиляними блоки 100х250х625 211 КЖБІ Сертолово D500, що залишилися від будівництва малого будинку, підпиляних стороною вниз. Можна сильно не намагатися відпилювати рівно, розчин все знівелює.

При будівництві перекриття над ростверком, по периметру зробили не знімну опалубку з газобетонних блоків. використовували Aeroc 250x200x625 D500. Блок був перевернутий, так щоб висота стала 200. Разом з шаром цементопесчаного розчину вийшло якраз близько 21см. Між собою блоки клалися на клей Aeroc річний.

Над першим поверхом для ребристого монолітного перекриття так само виготовлялася незнімна опалубка з ГБ Aeroc 250x150x625 D400. Блок не перевертався, тобто висота опалубки склала 25см. Після кладки опалубки в неї по периметру на монтажну піну був приклеєний утеплювач екструдований пінополістирол 50мм.

Так само тут ми вирішили використовувати варіант з вбудованим водяним теплою підлогою (тому висота перекриття трохи зростає, а саме десь на діаметр труби). За релігії класичних стяжок з теплою підлогою так робити не можна. Велику площу там ділять деформаційними швами. За релігії фундаментів УШП виходить можна. Там заливають великі площі теплої підлоги разом з плитою фундаменту.

На практиці ж одночасне лиття цілком прокатує. Утеплювач в опалубці так само виконує функцію демфера при тепловому розширенні бетону перекриття. Хоча як показує практика (вона чомусь не підтверджує теорію), то навіть без демфера нічого б не сталося.

Дешевий китаєць CMI показав себе в роботі відмінно, виявився набагато зручніше ніж побутової Bosch і поки терпить мої навантаження. Потім взяв ударну дриль CMI за копійки спецом на будівництво. Відчувається що не те в плані комфорту, але Фігаро по-звірячому. Терпить всі мої знущання

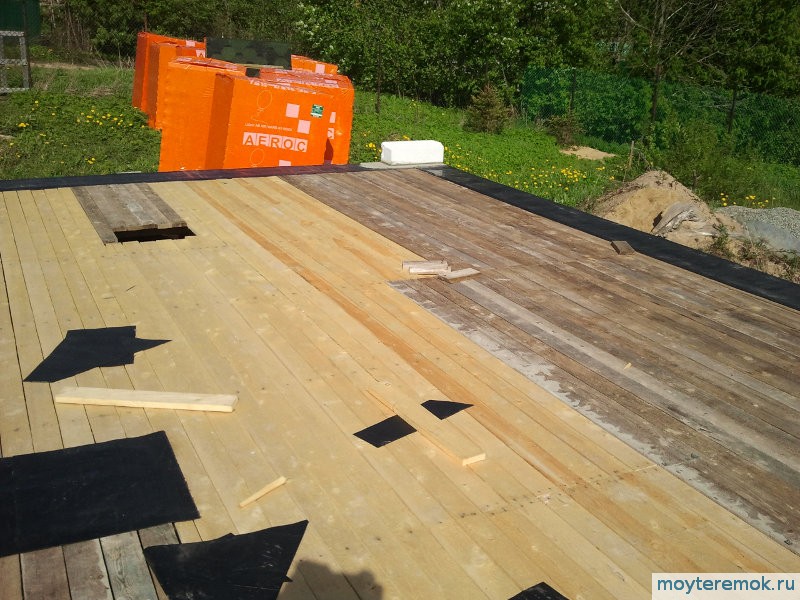

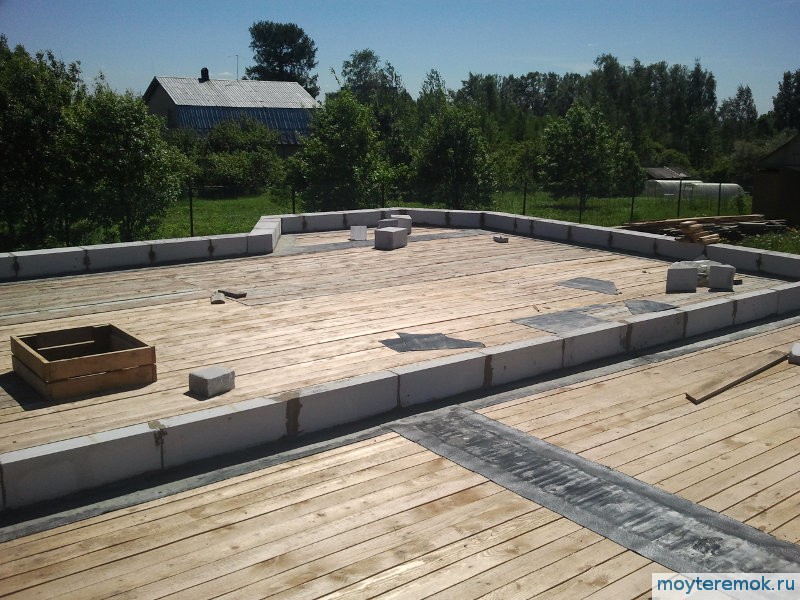

Оффтоп прогнав, тепер до справи. Настил прибив цвяхами 70. Над кожним ребром по цвяху. Пам'ятайте, що вам ще розбирати потім цю конструкцію.

Опалубку для формування ребер практично повністю взяла на себе моя друга половина. Для неї використовувався пінопласт Knauf з неясними до кінця характеристиками (щільність). Укладали два листа 100мм і на нього 50мм з підрізаній по інструкції на 20мм кромкою. Між ребрами виходить ширина пінопластового листа то пак 1метр.

Пінопласт ні чим до опалубки не кріпляться і між собою теж. Тримається за рахунок поліетилену, який щедро прикріплений до дерев'яної опалубки степлером. Скріпки 8мм. Надалі його ще притисне своєю вагою армокаркас.

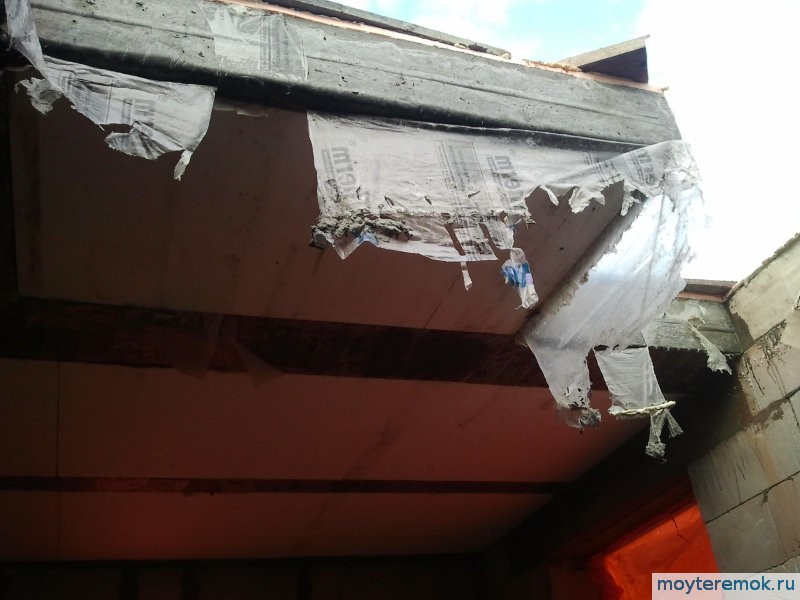

Брали простій не щільний, дешевий поліетилен. Частково використовували поліетилен з упаковки пінопласту.

Під час роботи над опалубкою можуть виникнути проблеми. У нас вони виникли :)

• Ще не зібрано армокаркас, потрібно класти обважнювачі (ми використовували дошки і обрізки ГБ) на поліетилен-пінопласт, інакше при сильному вітрі конструкція намагається полетіти.
• Птахи пробивають поліетилен і кришать пінопласт зі страшною силою. Задолбался скотчем все це справа приводити в більш менш нормальний вигляд. Підвішували пластикові тарілки. Їх колише на вітрі, що трохи поліпшує ситуацію, відлякуючи птахів.

Заливка перекриття бетоном.

Раніше я все намагався розтягнути. Розкласти роботу частинами. Зараз я не прихильник таких методів і вам не раджу, звичайно якщо немає особливих обставин. Буває, наприклад, що товарний бетон ні як не доставити, тоді доводиться лити частинами самомес.

Ми заливали обидва ребристих монолітних перекриття товарним бетоном М350 (B25) з Пуміка (міксер з вбудованим бетононасосом). Хоча перекриття розраховане під марку бетону М200.

Але по-перше більш висока марка знівелює косяки, якщо вони були - це запас міцності. По-друге нам ніколи чекати місяць поки бетон набере потрібну міцність.

Бетон марки М350 набере необхідну міцність для продовження будівництва вже за тиждень. По-третє сам виробник може трохи накосячіть.

Перше перекриття залили сімейним підрядом: я, дружина і батя. Було дуже легко заливати з Пуміка. Я легко справлявся мало не однією рукою. Це професіоналізм водія, який керував стрілою. Він практично читав мої думки. Так буває далеко не завжди. Коли ми заливали ростверк, хобот їли їли утримували удвох. Водила сильно врубав насос - поспішав і погано дивився за роботою.

Так як тут є опалубка над внутрішньою стіною теж, то брали шестиметрову сороковку і їй вирівнювали поверхню.

На заливку другого перекриття покликав одного. Це перекриття вже Багатопрогоновий, як рівно його залити довелося довго думати. Спочатку хотів натягнути троси, але так нічого і не встиг. В результаті перед самою заливкою натягнув кілька капронових ниток. Не дуже звичайно, але виявилося що краще ніж нічого.

Батя на верх не поліз. Тримати хобот було важче, ніж на першому перекритті, але все ж набагато легше ніж на ростверку. З огляду на попередній досвід лили частинами. Залили сектор, вимкнули насос, провібріровалі. Розтягнули надлишки. Дружина правилом пішла загладжувати верх, а ми продовжили заливку наступного сектора.

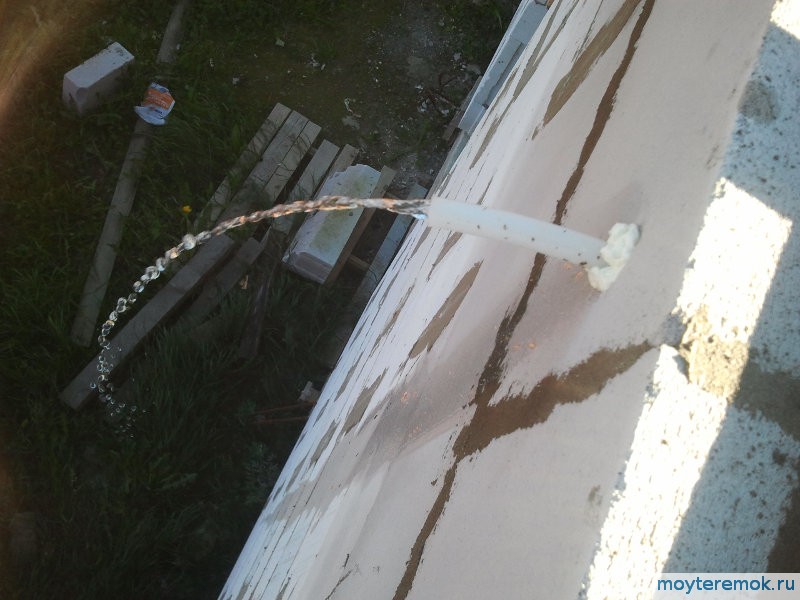

Коли перекриття затверділо через те що незнімна опалубка з ГБ вище на 2-3 см ніж поверхня перекриття, на перекритті набиралася дощова вода. Для зливу були пророблені отвори і вставлені трубки (шматки труби від теплої підлоги).

Розбирання опалубки.

На розбирання пішло багато часу. Розбирали великими прольотами. Вага прольотів грає на руку. Трохи розгойдати і бабах. Головне під ним не стоятиме.

Поверхня перекриття гладка як скло.

Ребристе перекриття в зоні сходового прольоту.

Спочатку воно чорне, що здивувало, але виявляється якщо віддерти плівку воно сохне і ставати звичного сірого кольору.
