Будь-яке будівництво вимагає попередньої підготовки. Все починається зі створення проекту, в якому вказуються особливості майбутньої будови. Раніше така документація створювалася вручну, тепер існують спеціальні комп'ютерні програми.

Про технічну сторону побудови проекту докладніше може розповісти архітектор, саме ці фахівці проектують всі будівлі. професійно складена проектна документація дозволить уникнути помилок в процесі будівництва.

З чого почати

Щоб мати можливість скласти проект будинку на комп'ютері, необхідно встановити програму, яка зможе впоратися з цим завданням. Сьогодні є різноманітне програмне забезпечення, Найбільш популярними є:

• Ashampoo Home Designer 2.0 дозволить спроектувати будівлю в тривимірному просторі. Завдяки спеціальній функції, можна побачити будівлю в масштабі. Це дозволить зрозуміти, як буде виглядати майбутня будова. Крім того, можна розставити меблі і спланувати розміщення на ділянці інших об'єктів;
• онлайн-сервіси дозволять скласти проект будинку без скачування і установки програм. У мережі існують різні сайти, з цієї кількості кожен зможе вибрати щось найбільш відповідне для себе.

Використовуючи спеціальні програми або ресурси можна намалювати будинок мрії, а всі розрахунки комп'ютер виконає сам.

створення проекту

Після входу в програму необхідно намалювати проект будівлі, який би відповідав вашим розмірами. Вибираючи різні інструменти, можна відобразити двері, вікна та інші елементи будинку.

Проектуючи другий поверх, необхідно просто скопіювати вже створені елементи першого, при цьому просто вказуються основні розміри приміщень.

Також конструюється і дах. Бібліотеки, наявні в програмі, дозволять вибрати необхідний елемент. Ви зможете вибрати потрібну фактуру, колір і матеріал.

Внутрішнє планування будівлі вимагає наявності певних знань, наприклад, про стандартні розміри сучасних меблів. У базі програми є всі ці дані. Ви зможете розставити зразки меблів в проектованому будинку, щоб оцінити створене простір.

При створенні проектів професійні архітектори повинні враховувати багато різних нюансів, які дозволяють зробити проживання в будинку комфортним. Маючи спеціальну програму, впоратися з цим завданням зможе кожен, хто має комп'ютер і вміє ним користуватися.

Як »побудувати» будинок за кілька хвилин - в цьому відео:

Сучасний світ користується величезною кількістю комп'ютерних технологій, з якими намалювати план приватного будинку дуже просто. Спеціально для проектування було розроблено велику кількість багатофункціональних програм.

Однак ці програми мають складний інтерфейс. Для роботи вони використовують велику кількість самих різних інструментів, причому зрозуміти, як ними користуватися, можуть тільки проектувальники. Тому можна скористатися іншим способом для створення плану будинку. Найпростішим варіантом вважається Word зі своїм набором інструментів.

Накреслити план будинку не кожному під силу, для багатьох це стає проблемою. Якщо людина ніколи такою проблемою не займався, він може зіткнутися з масою труднощів. Щоб правильно, потрібне дотримання певних положень.

1. Спочатку потрібно визначити розміри майбутньої будови. Щоб накреслити якісний план, потрібно рулеткою провести точні вимірювання. Щоб намалювати майбутнє будівлю, можна пофантазувати і придумати архітектурні доповнення.
2. Креслення починається з проведення осей, що показують центр капітальних стін.

   Приклад креслення фасаду будинку і планування

На плані будинку показуються:

• Система вентиляції;
• Дверні номера;
• Висота підлоги;
• Номери вікон.

На накреслені плані показуються зроблені раніше виміри. В обов'язковому порядку зазначаються загальні габарити будівлі. Крім цього, повинна бути промальована прив'язка:

• перегородок;
• Віконних прорізів;
• Дверних ніш.

План чертится в певному масштабі, зазвичай 1: 100, інакше кажучи, одному метру відповідає 10 мм лінія. В принципі масштаб креслення підбирається в залежності від габаритів будівлі. Він може бути 1:50; 1: 200. Що вийшло малюнку присвоюється назва «План першого поверху».

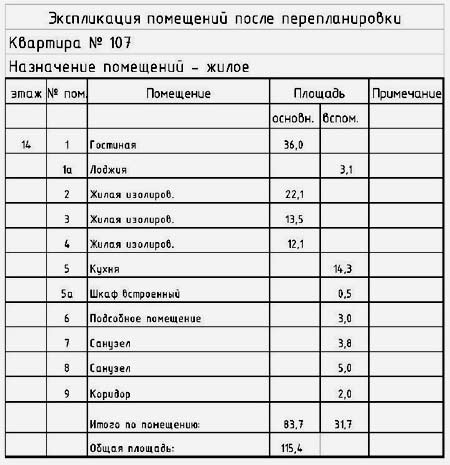

Потім виконується експлікація приміщень, зведена в таблицю, що складається з декількох стовпців:

• Перший - експлікаціонний номер;
• Другий - назва приміщення;
• Третій - площа будівлі.

Таблицю креслять на аркуші, обрамленому рамкою, з намальованим штампом.

Кілька популярних програм для проектування

Безумовно, сьогодні проектування будівель і малювання плану будинку робиться за допомогою комп'ютерних програм. Всі вони мають різну складність і інтерфейс.

Google SketchUp

Ця програма дозволить з легкістю по заданих параметрах. Вона здатна переглядати проекти будинків, зроблених в 3D, а також проводити їх редагування.

Програма відрізняється універсальністю: окрім проектування можна додавати до власним проектом різні деталі.

Google SketchUp більше відноситься до дизайнерській роботі. У ній відсутні ГОСТи, немає стандартизованих розмірів. У програмі можна буде цілком реалістично побачити будинок, побудований з будівельних матеріалів, закладених в плані.

Для полегшення роботи з програмою в неї вбудовано велику кількість навчального матеріалу. Для сучасного дизайну є можливість додати базу елементів, розроблених іншими користувачами, наприклад, ексклюзивний диван або вінтажний стілець.

FloorPlan3D

За допомогою такої розробки можна. Є можливість подивитися проект майбутньої будівлі в тривимірному вимірюванні.

Давно хотіли намалювати проект свого будинку? Створювати дизайн приміщення не складно, але потрібно знати певні правила і кроки для правильного виконання задуманого дизайну.

Перед тим, як приступати до креслення визначте кількість поверхів і кімнат, їх розташування в будинку. Спочатку продумане рішення позбавить від зайвої роботи, план будинку вийде з першого разу. Обов'язково пам'ятайте про масштаб. Креслити проект будинку потрібно тільки відповідно натуральним розмірами.

Для роботи нам знадобиться:

• аркуш паперу (формат залежить від масштабу проекту). Для зручності можна знайти міліметровий папір, вона продається в канцтоварах.
• звичайний олівець;
• кольорові олівці або фломастери;
• кулькова ручка або лайнер чорного кольору, бажано з тонким стрижнем;
• лінійка;
• ластик;
• лекало (для промальовування меблів або сантехніки).

Коли всі інструменти, включаючи бажання малювати, вже в наявності, можна приступати до роботи.

Якщо Ви не змогли знайти міліметровий папір, візьміть звичайний аркуш і тоненькими лініями, за допомогою лінійки расчертите його.

Крок 1

Починати потрібно з периметра будинку. Спочатку намальовані олівцем лінії повинні бути легкими і тонкими, що б легко можна було виправити випадкові помилки. Пізніше можна буде навести або зафарбувати всі деталі креслення. Отже, ми намалювали зовнішні стіни будинку. Для позначення зовнішніх стін, прийнято малювати їх двома паралельними лініями. Відстань між лініями може бути будь-який, двох поділів міліметрового паперу цілком достатньо. Зовнішні стіни товщі внутрішніх і відразу повинні кидатися в очі. Несучу стіну можна заштрихувати.

Якщо в будинку буде кілька поверхів, креслите їх копіюючи перший на наступні листи. Існує кілька варіантів: можна прикласти аркуш паперу на вже створений план першого поверху і скопіювати розташування стін, або намалювати новий план від руки, з урахуванням масштабу і розмірів.

крок 2

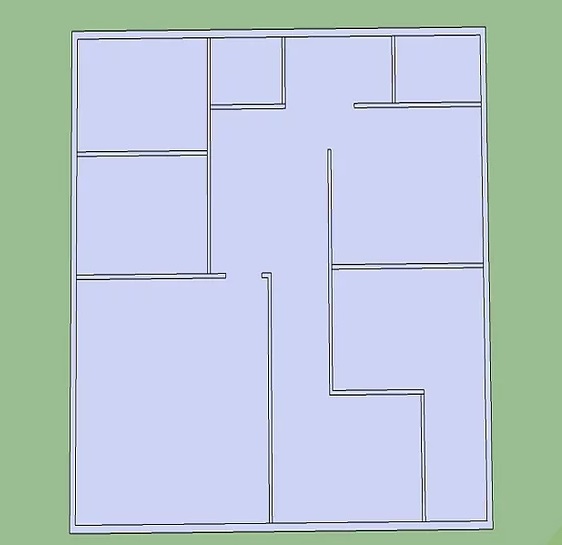

Коли периметр будинку готовий, можна приступати до промальовуванні внутрішніх стін. Вони позначаються подвійною лінією, як і зовнішні, але лінія повинна бути значно тонше. Для того, щоб намалювати план будинку правильно, потрібно бути уважним до деталей. Не забувайте позначати на плані гардеробні, підсобні приміщення або інші дрібні кімнатки будинку. Подумайте де буде розташовуватися побутова техніка (пральна і сушильна машини, бойлер, фільтри для води і т.д.).

крок 3

Креслимо вікна і двері. Майте на увазі, що вікна і двері можуть бути різного розміру. Продумайте з якого боку вікна зробити більше і ширше, а в якій кімнаті вистачить і маленького віконця. Далі, вхідні двері завжди більше і товщі, ніж міжкімнатні. Такі незначні дрібниці обов'язково позначати на плані будинку, інакше іншим людям буде складно в ньому орієнтуватися.

Вікна відобразити дуже просто - потрібно стерти ластиком частина стіни. Стерті ділянки стіни потрібно закрити перпендикулярної лінією. Вікно, як і стіни повинно мати свою товщину, намалювати її можна за допомогою ще однієї лінії. Зверніть увагу, що кількість вікон Завіт від вашого бажання, але кожна кімната повинна мати вікна (крім підсобних приміщень, там вони не обов'язкові). Також, можна схематично відобразити, як буде виглядати відкрите вікно. Використовуйте для цього не цільну лінію, а штрихи.

Двері малюються подібно до вікон, уважно продумайте момент відкриття дверей. Це залежить від розташування кімнат і вдома.

крок 4

Коли основа будинку готова. Можна розставляти елементи сантехніки, шафи, кухонні та іншу побутову техніку. За допомогою лекал, які можна скачати в інтернеті і роздрукувати на принтері. З їх допомогою ви з легкістю продумає і намалюєте умивальники, унітази, душові кабінки або ванну, платтяні шафи, плиту, духовку, холодильник і т.д. Якщо лекала знайти не вдалося, просто намалюйте все елементи схематично, з урахуванням розмірів, і обов'язково підпишіть їх. Також, заздалегідь порадившись з електриком, визначте і на плані кількість і розташування розеток.

крок 5

Настала черга розміщувати меблі. Цей крок значно наблизить до остаточної мети, і ви зможете оцінити вид кімнат. Намалювавши, дивани, тумби, ліжка, телевізори, столи, стільці і навіть квіткові горщики, Ви наочно побачите, як будуть виглядати кімнати. Але, без лекала з цим кроком буде дуже складно впоратися. Підберіть відповідні шаблони, роздрукуйте і розмістіть по дому. Хоча, можна впоратися і без них. Креслите квадратики, за допомогою лінійки або ліній міліметрового паперу, тільки не забувайте враховувати реальні розміри і масштаб.

крок 6

Будинок готовий. Тепер потрібно намалювати проект внутрішнього двору. Там можна розмістити гараж або спеціальне місце для парковки машин, альтанку, ганок і доріжки. Якщо є необхідність розмістіть місце для квітника або саду. На відміну від стін будинку, гараж і ганок потрібно промальовувати одинарної лінією.

крок 7

Завершальний крок - підписи всіх елементів дизайну і різнобарвне позначення всіх елементів будинку. Написи найкраще робити тонкої чорною ручкою. Пишіть друкованими літерами і зробіть написи не великими, але зрозумілими. Сміливо використовуйте абревіатури.

Для повноти картини варто навести всі лінії ручкою або чорним фломастером і зафарбувати різними кольорами. Наприклад, дерев'яні деталі, двері і ганок можна замалювати коричневим кольором, двір і сад - зеленим, вікна - блакитним, стіни, доріжки - сірим.

Ваш проект готовий.

Якщо вам знадобилося терміново намалювати план будинку або лазні самому, просто для наочності, для уточнення тих чи інших розмірів приміщень, то не треба шукати спеціальної програми.

Спеціальні програми зазвичай багатофункціональні, маю складний інтерфейс. Вони розраховані на проектувальників, тому вам знадобиться багато часу, щоб в ній розібратися, навчитися користуватися.

намалювати планування лазні або будинку дуже швидко і досить професійно для будівництва своїми руками можна в звичайному Ворде. Наприклад, план лазні з парною намальований мною за допомогою інструментів Word.

Отже, послідовність дій:

1. створюємо файл Ворд через «файл» - «створити» - «Word»
2. заходимо в нього
3. в меню малювання вибираємо значок «прямокутник»

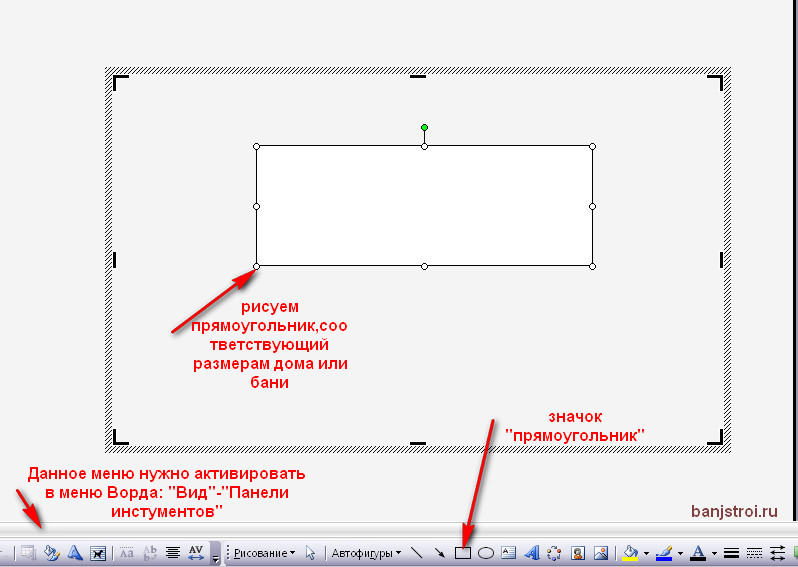

   малюємо загальний розмір лазні за допомогою значка «прямокутник»

4. малюємо прямокутник
5. коригуємо його розміри відповідно до масштабу: по верхній лінійці відміряє загальну довжину лазні (в даному прикладі вона дорівнює 7м) і підсувається ширину прямокутника, яка повинна бути рівною 3м по бічній лівій лінейке.Такім образів у нас з'явилася будівля (будинок або лазня) загальними розмірами 3х7 м
6. Позначаємо внутрішні стіни між приміщеннями скориставшись значком «лінія». Перше і друге приміщення розмежовуємо лініями, ширина між якими 2м. Третє приміщення відповідно виходить 3м




7. Якщо необхідно зменшити або збільшити дані приміщення, то зрушуємо лінії, що позначають стіни між приміщеннями, клікнувши на них (активізувавши лінію).
8. Позначаємо на плані дверні прорізи знову ж за допомогою значка «лінія» .На кресленнях двері позначається косою лінією, яка означає відкриту дверь.Наносім такі лінії в кожному приміщенні
9. Пишемо найменування приміщень. Клікнувши на значок в крайньому лівому кутку «Додати об'єкт WordArt», викликаємо вікно вибору надпісі.Вибіраем будь-яке, краще попроще.Говорім «ок» .Після чого заповнюємо у вікні напис, попередньо обравши розмір шрифту. З'явилася, напис на плані захоплюємо і переміщаємо в те місце, яке їй призначено. Отже, повторюємо цю послідовність дій з усіма написами, які необхідно нанести на план




   Малюємо напис за допомогою інструменту WordArt

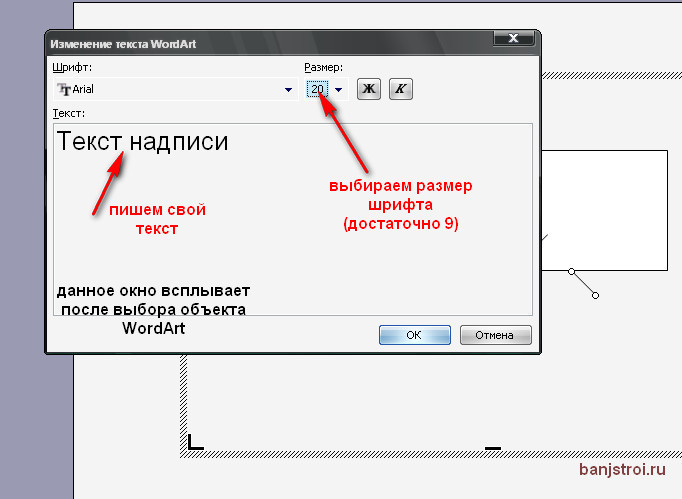

   Вибираємо шрифт і пишемо напис у вікні WordArt

10. Наносимо на план розмірні лінії за допомогою значків «стрілка» і «лінія». «Лінія» потрібна для вертикальних ліній, а «стрілку» малюємо між ними.

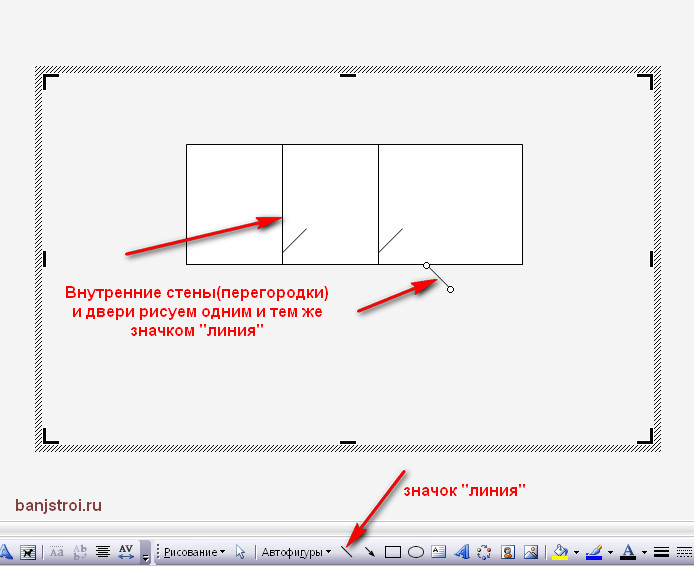

    Малюємо лінії внутрішніх стін і дверей значком «лінія»




    Малюємо розмірні лінії значком «стрілка»

11. Над кожною розмірною лінією ( «стрілкою») пишемо цифри, що відповідають розмірам приміщень за допомогою інструменту WordArt (див. П.9). Якщо розміри мають однакове значення, то можна скористатися лівою клавішею миші і зробити копію напису, а потім вставіть.Ето швидше, ніж писати напис в інструменті WordArt
12. Щоб цифра ширини (висоти) приміщення стала уздовж розмірної лінії її необхідно розгорнути, для цього йдемо в «малювання», повернути-відобразити-повернути на 90 градусів.
13. Знову пишемо напис-найменування креслення «План лазні» -см.п.9
14. Малюємо додаткові елементи на плані: піч та душ, скориставшись або «лінією» або «прямокутником». Також пишемо поруч найменування цих елементів плану.
15. На закінчення в можете написати внизу креслення примітки, в яких описуєте конструктивні особливості вашого проекту: стіни, фундамент, дах або необхідні пояснення до плану лазні.
16. Креслення плану лазні або будинку-готов.Конечно, це ескіз, так як на ньому не накреслені і не позначені товщини зовнішніх і внутрішніх стін, віконні та дверні прорізи. Але, більш детальний план ви можете зробити по необхідності.




    Намалювати план будинку можна в звичайному редакторі Word

Намалювати план будинку або лазні в звичайному редакторі Word набагато легше, ніж освоювати програму, призначену для фахівців. А найчастіше більшого й не потрібно. Такий план виглядає і читається легше і зрозуміліше, ніж ескізи від руки.
