Перш, ніж розглянути питання про те, як зробити своїми руками дах, потрібно визначитися зі значеннями слів "дах" і "покрівля": чи є між ними різниця і як саме. Практичний господар, бажаючи зменшити витрати на будівництво прагне зробити більшість робіт самостійно, не залучаючи професіоналів і правильне розуміння термінів і позначень в будівельних роботах йому просто необхідно. Тому так важлива якісна інформація про те, як правильно виконати монтаж того чи іншого архітектурного елемента, що будується.

Дах - найважливіший елемент конструкції будинку, що забезпечує захист від впливів навколишнього середовища і визначає естетичний вигляд будівлі.

Отже, дах - це верхня частина будівлі, що закриває внутрішні приміщення від навколишнього середовища, а покрівля - це верхнє покриття даху, виконане з волого-і вітрозахисного покриття.

Тому значення цих слів абсолютно різні. Вибудувана дах своїми руками є предметом гордості кожного господаря. Але щоб вона була довговічною і дійсно прикрашала будівлю, потрібно знати, як її роблять.

Типи скатних дахів

Дахи бувають двох видів: плоскі і скатні. Оскільки перші зводяться забудовниками вкрай рідко, більш детально розглянемо, які бувають бувають даху зі скатами:

1. Односхила система - досить рідкісний вибір. Вона має ухил від однієї стіни до іншої. Приватні забудовники їх часто вибудовують для гаражів, сараїв, підсобних приміщень. У міському житловому будівництві вони використовуються там, де небажано влаштовувати водовідвідні системи і скидати снігу.
2. Двосхилий дах будинку - найпоширеніший варіант. Використовується повсюдно.

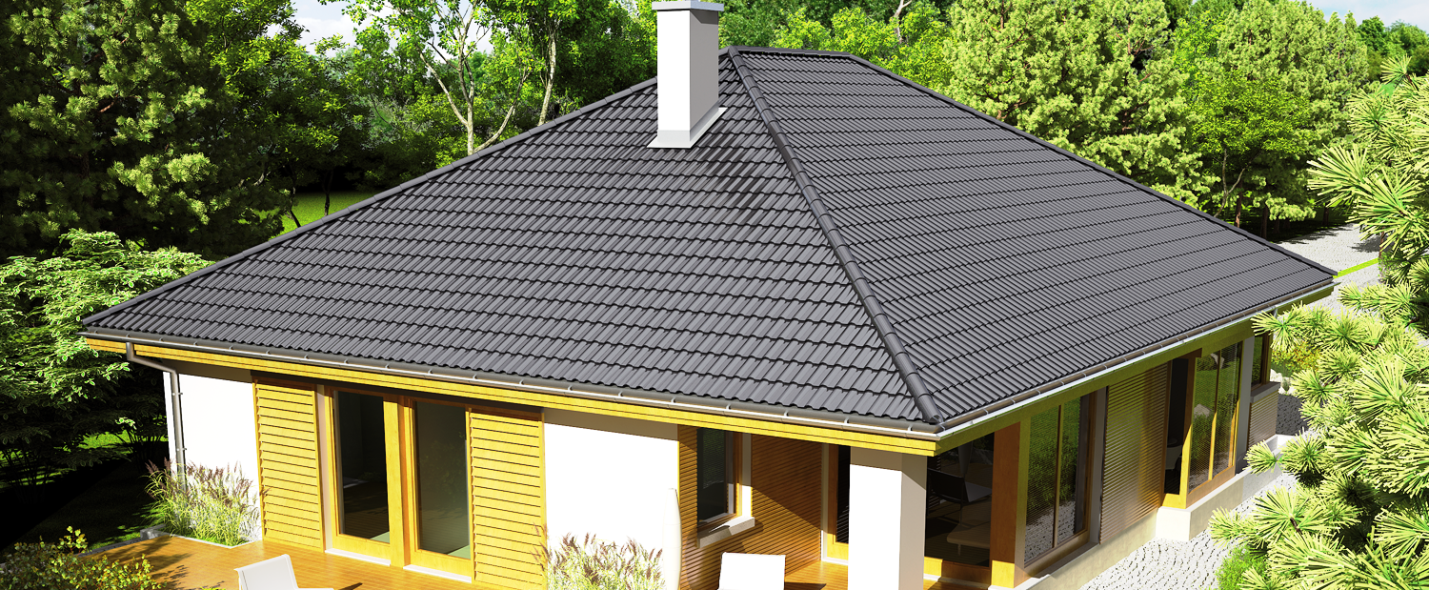

3. Полувальмовая (чотирьохскатний) - неодмінний атрибут дачних будиночків.
4. Чотирьохскатна шатровий дах являє собою конструкцію, скати якої з'єднані між собою в одній точці і спускаються по різним сторонам будівлі.
5. Шпилеобразное система оформлена у вигляді декількох крутих трикутних скатів, що з'єднуються в одній точці. Використовуються в зведенні веж, еркерів, будівель з круглими стінами.

Що потрібно знати при виборі конструкції даху зі скатами

Чим вище кут ската у даху, тим менша кількість часу буде залишатися на ній сніг, відповідно створювати менші навантаження.

1. Якщо кут ската буде перевищувати 50 градусів, то сніг на ньому не затримається. Відповідно, навантаження на покрівлю в холодну пору року буде незначною. Значить, в розрахунках можна закласти менший коефіцієнт міцності крокв і заощадити на будівельних матеріалах.
2. Для дахів з 20 градусним кутом ухилу скатів перетин крокв повинно бути максимальним, так як такої конструкції доведеться витримувати значні навантаження.
3. Вимоги щодо пожежної безпеки до дахів наступні: при впливі відкритого вогню вона повинна протистояти йому без особливого для себе збитку протягом 15-30 хвилин. Щоб ваша конструкція відповідала цим показником, знайте, що межа вогнестійкості вищий у дахів з кроквами максимального перетину, обробленими вогнебіозахисні складом.
4. Якщо будинок будується в північному регіоні, то покрівля повинна передбачати якісне утеплення. Отже, навантаження на конструктивні елементи даху зросте. Це потрібно враховувати при виборі будівельного матеріалу.
5. Чим менше кут ската, тим більшим буде витрата покрівельних матеріалів, так як нахлест між листами покриття в цьому випадку повинен бути більш широким.
6. Чим крутіше дах, тим довший потрібно її звис. Він оберігає стіни будівлі від попадання на них дощової води і снігу.
7. Визначаючись з вибором типу даху, перш за все задумайтеся про матеріал для покрівлі. Його вага визначає, яку кроквяну схему вибрати. Найважча покрівля - з керамочерепіца. Для неї робимо посилену кроквяну конструкцію та потужний фундамент.

Монтаж конструкції двосхилим даху

Розглянемо, як зробити своїми руками найпоширеніший тип даху будинку до такої схеми укладання крокв: вони укладаються на балки перекриття верхнього поверху будинку.

установка мауерлата

Схема пристрою двосхилим даху.

З його монтажу починається зведення будь-якого даху. Будівельники називають цей конструктивний елемент і по-іншому: сволок, мурлати, матка і ін. Мауерлат - це дерев'яний брус перерізом 150х100 або 150х150 мм, який встановлюється на стіни будинку. Він призначений для розподілу навантаження від ваги даху, включаючи снігове і вітрове, на стіни будівлі. Укладати брус потрібно по внутрішньому краю стіни на подвійний шар руберойду, а з зовнішнього боку слід захистити дерево від несприятливого впливу навколишнього середовища за допомогою ряду цегляної кладки або гідроізоляційним і облицювальним матеріалом.

Часто у забудовника виникає питання: чи потрібно кріпити мауерлат до стін? Так як дах завжди важить досить багато, брус цей, як думають багато хто, нікуди не дінеться. Але кріпити його потрібно, бо в разі урагану ваш будинок цілком може залишитися без даху: її просто знесе вітром. Способів кріплення мауерлата до стін кілька. На практиці найчастіше використовуються наступні:

1. Якщо будівля збудована з цегли, то грамотний будівельник, закінчуючи кладку стін, неодмінно замурую у 2-3 ряду від верху дерев'яні бруски. До них за допомогою вертикально встановлюваних скоб буде кріпитися мауерлат.
2. Якщо будинок з піно-або газобетону, то поверх стін потрібно зробити пояс із залізобетону. Під час його пристрої на відстані 1,5-2 м (не рідше) потрібно встановити різьбові шпильки. У брусі під них висвердлюють отвори, він закладається на шпильки і притягається до стін гайками.

Перед тим, як встановити своїми руками бруси на стіни, їх потрібно скріпити між собою. Робиться це в такий спосіб: випилюємо наполовину товщини дерева з його обох торців відрізки в 10-15 см і зрощувати бруси між собою, скріплюючи їх болтами або цвяхами. При установці сволока важливо врахувати, щоб вона дивилася повинна виступати над поверхнею стіни на 2-3 см. Цим ми доб'ємося того, щоб вага даху передавався мауерлату, а не стін.

Встановлюємо балки перекриття

Кут нахилу двосхилим даху повинен бути не менше 35 градусів.

Вони являють собою бруси перетином 200х100 або 150х100 мм. Довжина балок повинна такої, щоб укладені на стіни, вони утворювали винос, відповідний ширині майбутнього карниза. У більшості випадків вона складає 40-50 см. Простіше кажучи, ці бруси повинні бути більше довжини будинку на певну відстань. Балки встановлюються в одному напрямку через рівні проміжки. Цю роботу потрібно виконувати в суворій послідовності:

1. Спочатку своїм руками укладаємо бруси у протилежних стін, відступивши від їх краю 50-60 см.
2. Між крайніми балками натягуємо шнур, який послужить орієнтиром для установки наступних.
3. Якщо брус не лягає рівно на сіна, то можна підкладати під нього дерев'яні плашки і підтесував в цьому місці мауерлат.
4. Відстань між балками вибирається з урахуванням кроку і перетину майбутніх крокв. Наприклад, якщо крокви вирішено монтувати з "статевих" дощок 50х150 мм, то крок буде 60 см. Це найоптимальніший варіант, який значно спрощує подальші роботи, так як ширина покрівельного утеплювача теж становить 60 см. У цьому випадку його не доведеться підрізати і нарощувати .
5. Тепер монтуємо своїми руками поперечні бруси, які стикуються одним кінцем з крайньої балкою, а другим виходять за стіну на відстань карниза з боку фронтонів. Відстань між цими перемичками - 1 м.
6. Всі балки перекриття притягуємо до мауерлату цвяхами на 150, сталевими ріжками або саморізами.
7. Для того щоб під час робіт по можна було легко пересуватися, настилаємо на балки звичайні дошки.

Встановлюємо коньковий брус

1. Починаємо монтувати своїми руками допоміжні стійки. Вони являють собою П-образні дерев'яні розпірки, висота яких повинна відповідати висоті, на якій планується встановити коник, тобто висоті даху. Професіонали радять брати її рівною висоті першого поверху (від грунту до мауерлата, якщо будинок одноповерховий).
2. Спочатку збираємо своїми руками і встановлюємо стійки на протилежних сторонах даху.
3. Потім натягуємо між ними шнур і по ньому встановлюємо проміжні з кроком 2,5-3 м.
4. Коли все стійки кроквяної ферми будуть встановлені, укладаємо на них, строго посередині, коньковий брус. Зазвичай він являє собою дошку 50х200 або 50х150 мм. Міцно кріпити його до допоміжних стійок не потрібно. Поки буде досить декількох саморізів.

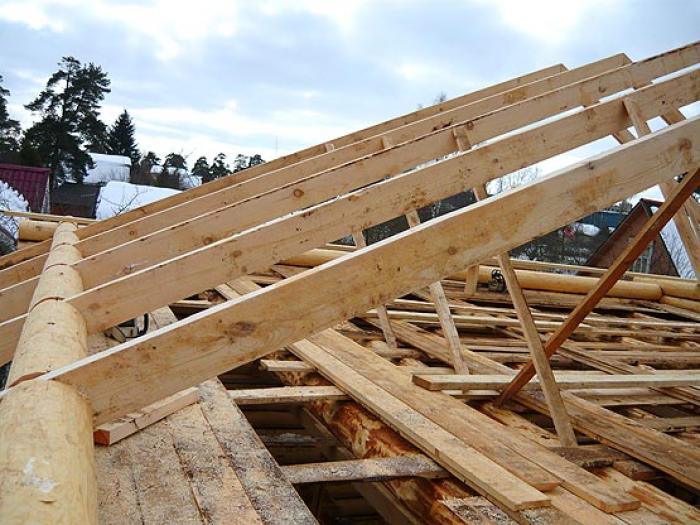

Монтаж кроквяної системи

Кроквяна система двосхилого даху.

Так як крокви повинні бути строго однакової довжини, перед початком робіт робимо своїм руками шаблон, за яким будемо їх відміряти. Для цього візьмемо дошку 25х150 і докладемо її одним кінцем до коника, а іншим - до балки. У місцях зіткнення поставимо мітки і по ним відпив дошку. Незважаючи на те, що шаблон нам знадобиться і значно полегшить роботу, все ж добитися суворої геометричности споруди складно і ще не раз доведеться підганяти довжину крокв.

Встановивши крокви з одного ската даху, після нього встановлюємо йому протилежне по іншому схилу. Це зніме навантаження на коньковий брус. Якщо не дотримуватися цієї послідовності, то коник вигне і конструкція вийде ненадійною. Якщо скат дуже довгий (більше 6 м) і стандартної довжини дощок для пристрою крокв недостатньо, цю проблему можна вирішити двома способами:

• замовити на пилорамі довший матеріал;
• зрощувати між собою дві наявні дошки, нашів на них відрізок з точно такого ж матеріалу.

Кожне крокви кріпимо до Конов брусу парою-трійкою цвяхів. Для того щоб своїм руками притягнути його до балки, використовуємо кріпильні залізні пластини або саморізи по дереву. Сталеві скоби в цих роботах використовувати небажано, так як вони "працюють" на розтягнення.

Кожне крокви підсилюємо встановлюючи ближче до балки опорну стійку. Якщо дах у нас мансардні, ці стійки будуть основою для бічних стін.

Працюємо над пристроєм фронтонів і підшиваємо карниз

Зробимо гідроізоляцію і обрешітку

При точному дотриманні послідовності і правильному виконанні всіх робіт, покрівля Вашого будинку нічим не поступатиметься, тієї яку б її виготовили майстри.

• для зручності робіт по периметру будинку потрібно встановити лісу;
• настилаємо на крокви перший гідроізоляційний шар: спеціальну плівку і кріпимо її будівельним степлером;
• беремо рейки 25х50 мм і починаємо монтувати своїм руками контробрешетку. З цим не повинно виникнути проблем, так як до кожного покрівельного матеріалу при покупці додається інструкція, як її зробити своїми руками;
• по контробрешітці встановлюємо вертикальні стійки з тієї ж рейки. Таким чином, ми отримуємо повноцінну обрешітку;
• робимо фронтонний звис і відлив:

1. До виступаючим з боку фронтону торцях обрешітки підшиваємо знизу дошку 25х150. Це буде вітрова дошка фронтоном схилу.
2. По всій висоті фронтону встановлюємо своїми руками перемички, які будівельники називають "кобили". Вони повинні відстояти один від одного на 1 м.
3. До кобилкам знизу кріпимо своїми руками дошки 25х150 в два шари. На них ми будемо монтувати сайдинг або інший облицювальний матеріал.
4. Зробимо за допомогою заздалегідь приготовлених трикутних кобилок фронтонний відлив. Його теж обшивають подвійним шаром дощок 25х150.

Монтаж покрівельного матеріалу

Вибір тут не дуже великий: металочерепиця, профільований металопрофіль, керамічна черепиця, шифер, ондулін, оцинковане залізо. Всі вони міцні, довговічні, водонепроникні. Який з них купити залежить від уподобань власника будинку. Розглянемо, як монтувати своїм руками покрівельний матеріал на прикладі профнастилу.

Покрівля з профнастилу: вибираємо матеріал

Звернемо увагу на товщину листа і його марку. Для легкої покрівлі рекомендується вибирати листи марки С8, С10, С13, С18, С25 і С44. Якщо потрібно більш міцне покриття, то купуйте НС35 або НС44. Форма хвилі може бути як трапецієвидна, так і синусоїдальна. Висота хвилі повинна бути від 20 мм. Колір профнастилу повинен гармоніювати з колірним рішенням облицювальний матеріал всього будинку.

Кількість матеріалу розраховуємо, виходячи з площі одного листа профнастилу, який ви будете купувати. У розрахунках потрібно врахувати, що покрівельне покриття монтується внахлест на 10-15 см. Плюс до цього потрібно закласти запас 4-5% від площі даху будинку. Для двосхилим конструкції досить просто підрахувати, скільки матеріалу знадобиться. Але якщо покрівля складна, ламана, то потрібно звернутися з цим питанням до професіоналів.

Необхідні додаткові елементи:

• торцева планка;
• карнизна планка;
• розжолобну планка;
• планки примикання;
• ендова;
• планки снігозатримання;
• коньковие елементи.

Монтаж профнастилу на дах

1. Правила безпеки: пересуватися потрібно в м'якому взутті строго по заглибинах між хвилями. Працюємо в рукавичках, тому що краї листів гострі.
2. Монтаж листів профнастилу починаємо з нижньої частини схилу. По всій його ширині настилаємо своїми руками перший шар листів. Покрівля укладається внахлест на 1-2 хвилі.
3. Кріпильні деталі - саморізи з гумовими прокладками. Їх укручуємо тільки в поглиблення між хвилями.
4. Верхній ярус листів профнастилу укладаємо внахлест не менше 15 см на нижній.
5. Монтуємо своїми руками коньковий елемент: якщо ухил скатів даху невеликий, то використовуємо гумовий ущільнювач. Нахлест коника на профнастил повинен бути не менше 20 см.
6. Монтаж планок примикання починаємо з нижньої частини труби. Штробі цегла, промиваємо шов, виставляємо один край планки в трубу. Фіксуємо сполучної стрічкою, кріпимо до профнастилу. Так робиться двосхилий дах своїми руками.

Вирішити завдання як правильно зробити дах будинку, щоб вона прослужила довго без ремонту, допоможе домовласникові інформація в інтернеті і технічна література на цю тему. Потрібні певні навички і знання про окремі елементи конструкції даху, її вузлах і деталях, про види матеріалу і технології проведення робіт з облаштування покриття покрівлі.

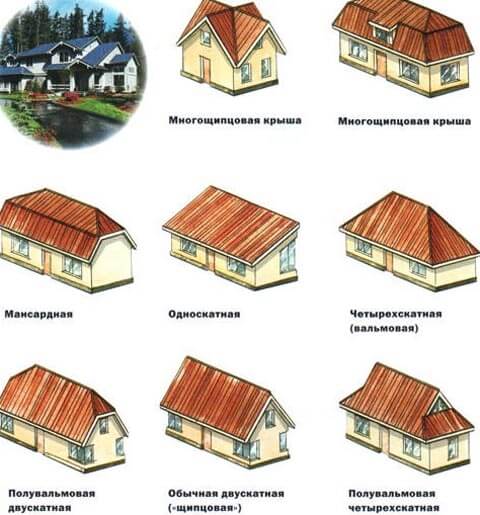

Різноманітність сучасних дахів

Сучасні дахи роблять плоскими і скатними, одноколірними і різнокольоровими, з горищами та без них, з різних покрівельних матеріалів і навіть використовують солому (див.: ""). При розробці проектів фахівці класифікують покрівлі на похилі (скатні) і ті, що не мають ухилу. Плоскі дахи мають на увазі наявність невеликого кута нахилу - не більше 5 градусів.

У свою чергу скатні дахи за своєю формою поділяють на:

• одно-, дво-, і багатоскатні;
• шатрові;
• вальмовиє;
• ламані;
• круглі;
• щипцові.

Насправді геометричних конструкцій дахів більше і вибір багато в чому залежить від уподобань забудовника. При проектуванні будівлі форма скатної покрівлі багато в чому залежить від його архітектурного вигляду і призначення підпокрівельного простору. Це може бути як рівний скат, так і ламана химерна конструкція з різноманітною кривизною.

Каркасом даху незалежно, яка буває покрівля, завжди є кроквяна система або ферма. До крокв кріплять обрешітку, необхідну для монтажу покрівельного матеріалу.

Будівельні матеріали для побудови даху

Після вибору форми даху необхідно визначитися з матеріалом, з якого буде створюватися поверхню покрівлі і кроквяна конструкція, і розрахувати його кількість. Найміцнішим вважається покриття з черепиці, але вона в порівнянні з металевими листами і шифером важить набагато більше за рахунок того, що роблять її з обпаленої глини. Вибір матеріалу в подальшому позначиться на довговічності даху.

Для побудови системи крокв потрібно придбати пиломатеріали з натуральної деревини - брус, дошки, рейки, а для цього треба знати, як порахувати обсяг лісу. Також необхідно купити плівку для гідроізоляції, теплоізоляцію, кріпильні вироби, в тому числі саморізи і цвяхи. Витрата матеріалів також залежить від розмірів будинку, складності конструкційного рішення даху і виду покриття.

Елементи кроквяної системи

Головною деталлю кроквяної системи є крокви. Крім цього конструкція містить наступні основні елементи:

Кут нахилу скатів даху

Залежить ухил від параметрів кроквяної конструкції (її висоти) і ширини будівлі, тому даху бувають:

• з маленьким нахилом;
• із середнім ухилом;
• з сильним нахилом.

Також на величину ухилу скатів впливає:

• дизайнерське рішення щодо оформлення будівлі і його зовнішнього вигляду;
• вид покрівельного матеріалу, оскільки для кожного з них існує рекомендований кут нахилу;
• здатність конструкції даху протистояти вітрових навантажень та атмосферних опадів. Чим сильніше в даній місцевості вітер, тим менше повинен бути ухил скатів. В іншому випадку зі збільшенням кута нахилу зменшується опірність вітру і підвищується парусність - в результаті чого дах може просто знести. З іншого боку на крутому схилі сніг і дощ довго не затримуються на відміну від покрівлі, яка має мінімальний кут нахилу.

Як виміряти ухил покрівлі

У технічній документації (на кресленнях і схемах) ухил даху прийнято позначати буквою «і». Як вже говорилося, вимірюють його в процентному вираженні або в градусах. Дізнатися кут нахилу можна або шляхом математичного розрахунку, або користуючись геодезичним приладом під назвою уклономіром. Також для вимірювання користуються електронними та крапельними рівнями з уклономіром.

Коли такого приладу немає, виробляють математичні обчислення. Для цього буде потрібно знати відстань від коника до карниза даху по вертикалі (H) і довжину відрізка між верхньою і нижньою точкою ската по горизонталі (L). Формула для розрахунку кута нахилу ската виглядає наступним чином: i \u003d H: L. Отриманий результат у відсотках дізнаються, помноживши його на 100.

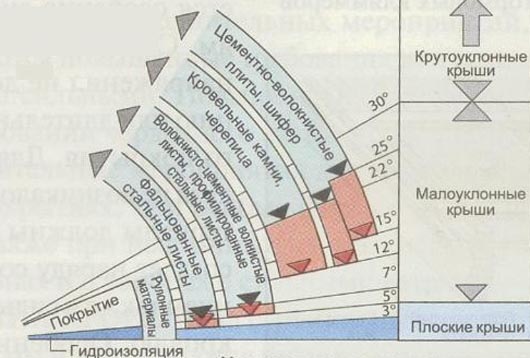

Мінімальні ухили і покрівельні покриття

До того, як правильно робити дах, вибирають дахове покриття, виходячи з ухилу ската покрівлі.

Згідно нормативної документації, мінімальний нахил повинен становити:

• для поверхні з бітумних рулонних матеріалів, покладених в 3 або 4 шари - від 0 до 3 градусів або 5 відсотків;
• для покрівлі, виконаної з бітумних 2-шарових рулонних покриттів, не більше 15%;
• якщо використовується шифер - 9 градусів або 16%;
• для покриття з ондуліна - мінімум 5 градусів;
• коли застосовується керамічна або бітумна черепиця, мінімальний нахил повинен становити 11 градусів;
• в разі використання металочерепиці - близько 14 градусів.

Шпренгельних покрівельна система

Елементи шпренгельної системи підрозділяються на деталі, на які виявляється:

навантаження, яка відноситься як до кроквяної конструкції, так і до шпренгелів.

Облаштування даху з теплоізоляцією

Нормативи, що визначають як правильно зробити покрівлю, передбачають створення ізоляційних шарів для забезпечення надійного захисту внутрішніх приміщень будівлі.

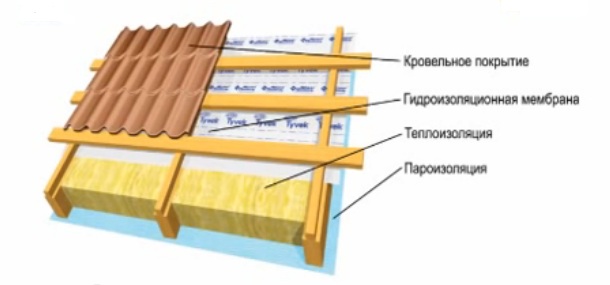

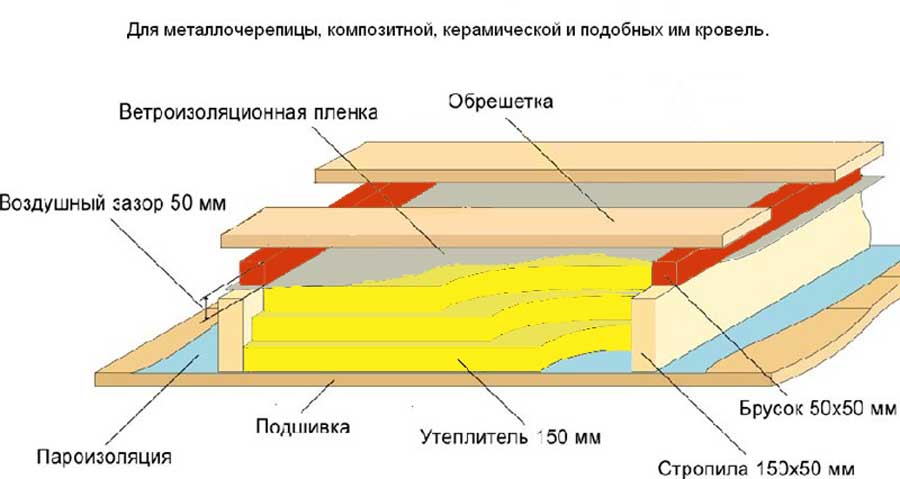

Покрівельний «пиріг» виглядає наступним чином:

• перший шар, найнижчий - пароізоляція, вона необхідна для захисту утеплювача;
• другий шар - теплоізоляційний матеріал;
• третій шар - гідроізоляційна плівка;
• четвертий шар (фінішний) - дахове покриття.

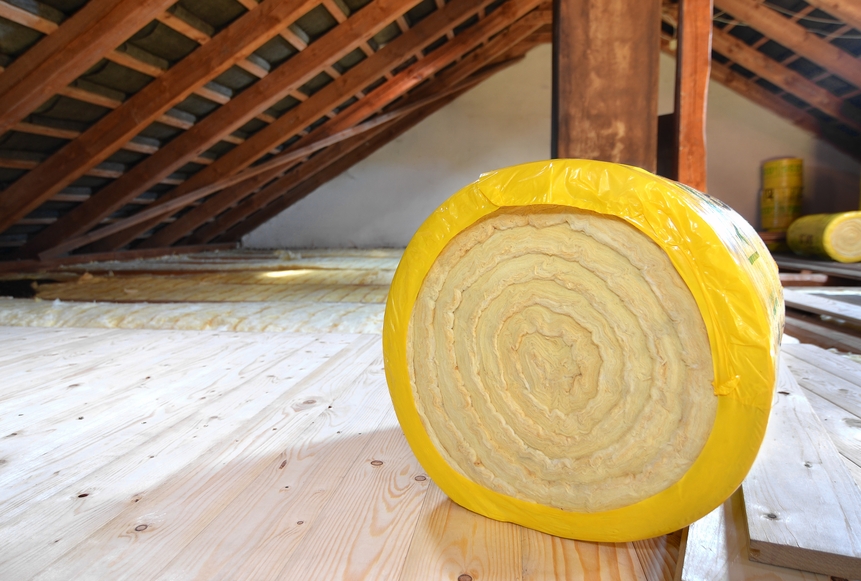

Фахівці радять перш, як змонтувати покрівлю, помістити утеплювач між кроквами. Найчастіше використовують мінеральну вату, оскільки вона відрізняється довговічністю, екологічною безпекою, легкістю, стійкістю до зношування. Пінопласт навпаки не рекомендується до застосування через високу токсичність і вогненебезпечності. Шар укладається теплоізоляційного матеріалу в залежності від кліматичних умов повинен складати від 5 до 10 сантиметрів.

Створення вентильованого даху

При створенні теплої стріхи потрібно забезпечити вентиляцію підпокрівельного простору, між утеплювачем і покрівлею. Викликано це в першу чергу необхідністю:

• запобігання утворенню конденсату на обрешітці з боку холодного горищного приміщення;
• забезпечення природного руху повітряних мас на горищі, шляхом створення вентиляційних отворів, витяжних шахт, спеціальних вентиляційних вікон і т.д .;
• видалення вологи з шару теплоізоляції і дерев'яних елементів конструкції даху;
• зниження можливості утворення криги на поверхні покрівлі.

Щоб забезпечити вхід повітря, на нижній поверхні карниза роблять зазори, сумарна ширина яких не може бути менше 20 міліметрів, якщо підшивка виконана з дерева. Коли вона зроблена з пластикового сайдингу або алюмінію, для підшивки необхідно використовувати матеріали з перфорацією.

Для того щоб повітря, циркулювати якому допомагає різницю в тиску, міг покинути підпокрівельний простір, влаштовують витяжний вентиляційний вихід в напрямку від коника до карниза. Його роблять на відстані приблизно одного метра від коника.

Висота вентканалов і розміри вхідних отворів для вентиляції роблять в залежності від кута нахилу ската і вологості внутрішніх покрівельних шарів. Якщо ухил даху не перевищує 5 градусів, тоді висота вентканала повинна бути дорівнює 100 міліметрів, коли він становить від 5 до 25 градусів - 60 міліметрів. У тому випадку, якщо розмір нахилу 25-40 градусів - 50 міліметрів, коли кут перевищує 45 градусів - більше 40 міліметрів. Наведені значення актуальні при довжині ската до 10 метрів. Якщо цей параметр більше, тоді висоту вентиляційного зазору необхідно збільшити на 10% або передбачити монтаж аераційних патрубків. Такий параметр вентзазоре як висота одночасно є розміром бруска для контррейки. Стандартно довжина брусків становить 3 метри.

До того, як поставити дах на будинок повністю, поверх гідроізоляції, встановленої на крокви, монтують контррейки за допомогою 90-міліметрових єршоні цвяхів, їх забивають на відстані приблизно 5 сантиметрів від краю, дотримуючись проміжок не більше 50 сантиметрів.

Як облаштувати звіси даху, деталі на відео:

Облаштування місць примикання труб

Облаштування обходу місць знаходження труб для різних покрівельних покриттів відрізняється. Воно виконується з використанням комплектуючих виробів для покрівлі. Зробити правильно і естетично примикання покрівельних матеріалів до труб - захід особливо важливе. Підрізати шифер або черепицю неважко, більше проблем викликає монтаж примикання, адже не можна допустити виникнення в подальшому протікання.

Наприклад, для металочерепиці або металопрофілю та аналогічних матеріалів застосовують металеві планки примикання відповідно до кольору покриття. Для дахів, виконаних їх листів шиферу, використовують більш дешеві комплектуючі з оцинковки.

У разі укладання на покрівлю бітумної черепиці примикання до труби забезпечує ендовий килим. Для натуральних черепиць застосовують спеціальну клейку стрічку разом з металевим фартухом відповідно до кольору покриття для даху.

Будь-який будинок складається з трьох основних частин - опорного будови, коробки і верхньої будови. Саме верхня будова визначає функціональність споруди, її надійність і комфортність проживання. Разом з тим воно цілком може бути виконано своїми руками, якщо вивчити особливості та принципи побудови даху будинку.

види покрівель

Залежно від форми будови коробки будівлі і його розмірів застосовуються різні за будовою покрівлі, багато з яких можна зробити своїми руками.

двосхилі дахи

Найбільш часто зустрічаються конструкції даху будинку, легко піддаються розрахунку та виконання своїми руками.

Кут нахилу крокв варіюється в інтервалі 20 - 50 о, він вибирається залежно від величини вітрових і снігових навантажень, що діють в регіоні будівництва. Зробити такий дах своїми руками не складе труднощів. Простота конструкції дозволяє правильно розрахувати потребу в матеріалах, не допускаючи перевитрати.

вальмові покрівлі

Такі конструкції відрізняються від двосхилих - наявністю додаткових бічних площин з певним ухилом.

Датська вальма - дах будинку формують таким чином, що відсікається лише частина фронтону. Таким чином надходять в разі, коли потрібно збільшити обсяг мансардного приміщення.

Скруглення покрівлі в нижній її частині - нетиповий випадок, зазвичай все скати виконуються прямими.

Норвезька вальма - дах виконують з перекриттям в верхній частині фронтону, що дає можливість, зокрема, влаштувати козирок над балконними або лоджійнимі елементами будівлі.

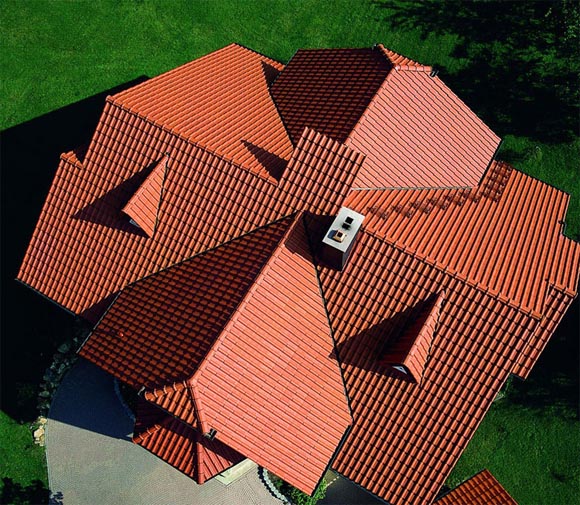

Багатоскатні покрівлі - такий дах влаштовують з чисто дизайнерських міркувань, не жертвуючи при цьому її функціональними якостями. Кроквяні системи при цьому проектуються із застосуванням комп'ютерних програм, А виконання навряд чи можливе своїми руками без спеціальних навичок. Такі покрівлі можуть правильно зробити тільки кваліфіковані фахівці.

Для фінішного покриття таких покрівель в якості фінішного зовнішнього покриття застосовуються малоформатні матеріали у вигляді черепиці. Матеріали широкого формату можуть використовуватися нераціонально.

кроквяні системи

Верхня будова будівлі являє собою складну конструкцію, яка складається з ряду елементів:

Монтаж кроквяної системи вальмовой даху

Перш ніж до нього приступити, потрібно правильно організувати робоче місце:

• встановити на місце стельові балки і закріпити їх;
• настелити чорновий горищний підлогу відповідно до проекту.

В якості підготовчого заходи обов'язково потрібно зробити ескізний проект кроквяної системи, що дозволить правильно розрахувати потребу в матеріалах залежно від кута нахилу скатів, користуючись міліметрівкою, олівцем і лінійкою, можна своїми руками заздалегідь підготувати креслення основних елементів деталей на дах будинку.

Установка хребтової балки (коньковий брус)

При симетричній установці скатів вісь конькового бруса буде проходити строго по поздовжній осі будівлі:

• скориставшись розмірами з ескізного проекту, потрібно вирізати і встановити на місце лежень - опорний елемент конькового бруса за посередництвом стійок;
• вирізати стійки, встановити їх на лежень і закріпити вертикально тимчасовими укосинами;
• встановити коньковий брус на стійки і закріпити його до стійок, використовуючи пластини і саморізи довжиною не менше 50 мм. Кріплення зробити по обидва збігається площинах (4 місця);
• ретельно виставити отриману конструкцію по поздовжній осі будівлі, перевірити вертикальність, остаточно закріпити стійки на лежня металевими куточками (8 місць - 4 пластини і 4 куточка);
• вирізати за місцем і встановити накосние крокви, що з'єднують коньковую балку з кутами мауерлата, кріпити пластинами і куточками. Якщо все діагональні крокви одного розміру, симетрична дах виконаний правильно;
• кроквяні ноги потрібно встановити в запили, щоб забезпечити упор в коньковую балку і мауерлат. Тому доцільно попередньо виготовити відповідний шаблон з більш легкої дошки (25 мм) і по ньому вирізати кроквяні ноги;
• крок установки крокв найкраще узгодити з шириною утеплювача, з якого буде формуватися покрівельний пиріг. Це дозволить економити матеріали і час при його виготовленні;
• після установки крокв доцільно відразу ж встановити елементи жорсткості системи - підкоси і шпренгелів, деталі вирізаються за місцем;
• нарожнікі також виготовляються за місцем з урахуванням розмірів утеплювача і встановлюються з кріпленням через пластини;
• всю кроквяну систему по периметру будівлі потрібно обрізати з урахуванням величини схилу по шнуру. При необхідності, для збільшення схилу можна встановити кобили - подовжувачі крокв.

Продовження робіт залежить від сформованих погодних умов. Якщо стоїть стійка погода і прогноз сприятливий, можна приступити до формування покрівельного пирога. В іншому випадку цю операцію можна виконати поле установки фінішного покриття даху, зсередини.

Формування покрівельного пирога

Призначення цього елемента - теплозбереження в будинку. Розраховано, що в будинках з утепленими горищними приміщеннями витрати на опалення знижуються на 20 - 25%. Таким чином, витрати на утеплення повернуться у вигляді економії за рахунок витрат енергоносіїв.

Порядок виконання робіт наступний:

1. Виконати підбиття опорних дощок зсередини для укладання утеплювача. Матеріал - обрізні або необрізна дошка товщиною 25 мм, ширина не більше 150 мм, ошкурювання обов'язково.
2. Укласти шар парової захисту, застосовуючи поліетиленову плівку. Її потрібно укладати внахлест з перекриттям не менше 10 см, стики бажано проклеїти будівельним скотчем.
3. Укласти зверху матеріал утеплювача. При його виборі на дах потрібно враховувати особливості матеріалу. Волокнисті матеріали схильні вбирати воду, при цьому вони утворюють грудки, а вода псується, з'являється неприємний гнильний запах, дуже ймовірна псування дерев'яних конструкцій. Тому для покрівельного пирога кращі плитні матеріали типу пінопласту та інших подібних.
4. Поверх утеплювача потрібно укласти водозахисну мембрану, її особливість полягає в односторонньому пропуску води і вологи. Матова лицьова поверхня не пропускає воду зовні, а волога зсередини вільно переміщається через мікроскопічні отвори в повітря, таким чином, покрівельний пиріг проходить регулярну просушку.

решетування

Цей елемент є несучою поверхнею для фінішного покрівельного покриття, крім того, він скріплює воєдино всю конструкцію верхньої будови будинку.

Решетування буває:

• суцільна - відстань між окремими дошками може становити 5 - 10 мм;
• розріджена - відстань між окремими елементами до 250 мм;
• рідкісна - відстань між дошками до 900 мм;
• контробрешетка - виконується для забезпечення вентиляційного отвору під фінішним покриттям з профнастилу або черепиці.

Суцільне решетування застосовується при використанні в якості фінішного покриття малоформатних матеріалів, таких як черепиця.

Матеріалом для обрешітки зазвичай служить обрізні або необрізна дошка товщиною 25 мм. Не слід використовувати дошки товщиною не менше 15 см, постійно відчуваючи вплив вологи, дошки обрешітки піддаються викривленню. Результатом може стати спучування окремих елементів покрівлі з порушенням її суцільності. Обрешітку на дах будинку, зважаючи на простоту виконання, можна зробити своїми руками.

Укладання фінішного покриття покрівлі

Залежно від складності, дах будинку можна доручити фахівцям, а двускатную просту покрівлю можна правильно покрити і своїми руками. В процесі виконання обрешітки і установки фінішного покриття потрібно дотримуватися черговість установки добірних елементів на дах, зробити окремі роботи позачергово, часом просто неможливо без порушення сполучених елементів.

додаткові приміщення

Пристроюючи до будинку додаткові веранди або кімнати, потрібно враховувати, що фундамент в прибудові буде жити самостійним життям ще мінімум п'ять років. Відповідно поведе себе і дах. Тому на прибудові потрібно передбачити можливість вільного переміщення її елементів без втрати основних якостей.

висновок

Завершення будівництва - відповідальний етап, проте, ще тільки приступаючи до робіт, потрібно пам'ятати, що вся деревина, що застосовується в конструкціях, повинна пройти антисептичну і протипожежну обробку. Інакше всі витрати можуть виявитися марними.

Приступаючи до виконання робіт своїми руками, потрібно розуміти, що кожен крок потребує обдумування і аналізі. Успіхів вам!

Міцність будинку і комфорт багато в чому залежать і від надійності даху. А як зробити покрівлю власноруч, не вдаючись до допомоги професіоналів і сторонніх організацій, і які інструменти знадобляться для її зведення, розглянемо поетапно.

Для виконання робіт знадобляться наступні інструменти (список приблизний і залежить від типу даху та матеріалу для покриття конструкції):

• молоток (підсікати, фігурний, молоток-ручник, із загнутим кінцем);
• дерев'яна киянка з долотом і стамескою;
• домкрат;
• кернер і рулетка;
• покрівельні та спеціальні ножиці для різання металу, якщо планується використання металевих листів і сталевих елементів;
• дискова або стрічкова пила;
• сокиру;
• покрівельні кліщі;
• шпатель;
• ножівка;
• напилок;
• столярний штап;
• зензубель;
• фальцебель;
• зенковки;
• заклепочник.

Покрівлю можна побудувати з наступних матеріалів (знову ж, список приблизний і матеріали залежать від ескізного проекту даху, а також від вартості будівельного об'єкта):

• черепиця;
• азбестоцементні плити (шифер);
• металеві покрівлі;
• шиферні цвяхи, якщо дах буде з шиферу;
• сталева фальцева покрівля;
• утеплювач;
• сланцева покрівля;
• рулонний покрівельний матеріал;
• покрівлі з натуральних матеріалів (солома, дерево, очерет);
• дерев'яні бруси (15,12,10), необрізні дошки, дошки 40-50 мм на 150 мм;
• сталева фальцева покрівля;
• дріт для розтяжок;
• бітумний шифер;
• мідна і алюмінієва фальцевая покрівлі;
• профільований настил;
• гідробар'єр та інші матеріали, в залежності від покрівлі і плану.

Етапи будівництва даху будинку

Роботи по будівництву даху можна поділити умовно на кілька етапів: кріплення мауерлата, монтаж каркаса, посилення покрівлі, решетування, вентиляція, монтаж крапельників і підкладки, внутрішнє утеплення даху.

Яка б форма не була обрана для проекту, але основні вимоги - це міцність і легкість. Майбутня дах повинна бути настільки міцною, щоб витримувати важку вагу покрівлі зі снігом, при цьому не тиснути на стіни будинку, від чого може просісти фундамент. Тому виділимо основні складові даху - це міцні несучі конструкції, підстава та покриття.

кроквяна система

Основа каркаса, яка задає форму і міцність майбутнього даху, робиться з крокв, а вони - з обрізної дошки товщиною від п'ятдесяти міліметрів. Ширина дощок залежить від виду крокв. Якщо при будівництві даху використовуються наслонние крокви, то ширина повинна бути від ста п'ятдесяти міліметрів.

Для висячих крокв використовуються дошки шириною від ста вісімдесяти міліметрів. Обрізна дошка повинна бути сухою і високої якості, а інакше дах з часом деформується.

Щоб рівномірно розподілити навантаження на внутрішні опори будинку, по осі стіни потрібно встановити брусчатую балку з перетином п'ятнадцять на п'ятнадцять.

Потім встановлюється карниз з балок, з виступом в 39-51 сантиметрів і короткі балки. Вся конструкція кріпиться до мауерлату саморізами і цвяхами.

Потім потрібно встановити коньковий брус. Брущата дошка повинна бути п'ятдесят на сто п'ятдесят сантиметрів. Висота конькового бруса і висота 1-ого поверху повинні бути рівними.

Після бруса встановлюється кроквяна ферма. Залежно від розміру будинку, застосовують три способи: стик внахлест, встик торцями крокв, установка на коньковий брус.

У всіх трьох випадках виробляється зміцнення, і під все не крайні крокви встановлюються стійки і ригеля.

Пристрій фронтонів - кінцевий етап конструкції даху

Спочатку потрібно встановити стійки, які послужать каркасом, і спланувати віконні прорізи. Якщо передбачається балкон, то для виходу на нього необхідно спланувати дверний проріз.

Тепер фронтон можна зашити дюймової дошкою і створити стік води, після чого укласти сто-міліметрову смугу з влагоустойчивого матеріалу, яка буде захищати від снігу та води.

І останнім етапом, в пристрої фронтону обшиваються карнизні дошки, а на крокви кріпляться власники водостічної труби.

решетування

Залежно від кута нахилу даху і покрівельного матеріалу, вибирається необхідна частота обрешітки. Наприклад, решетування вразбежку виконується для укладання покрівельного матеріалу з великою вагою, а якщо використовується м'який матеріал, то, можна зробити подвійну обрешітку. Головне, щоб дотримувалися рівне відстань між обрешітки і щільне закріплення їх на несучих конструкціях.

Залишилося завершити влаштування фронтальних схилу і відливу.

Укладання покрівлі

Монтаж даху завершується укладанням покрівлі.


Шифер, штамповану черепицю, сталеві листи укладають у вигляді одношарової конструкції. Листи з'єднуються в замок, а натуральний матеріал, рулон і стрічкова черепиця укладаються багатошарової конструкцією, в поздовжньому або поперечному напрямку, внахлест.

Щоб уникнути проникнення вологи, холоду, протягів та інших погодних сюрпризів, зверху крокв укладають гідроізоляційний і теплоізоляційний шари.

Отже, як зробити дах, від етапу кроквяної системи до покрівлі, в теорії розібралися. Залишилося підібрати конструкцію, матеріал і застосувати на практиці вищеописану інструкцію.

Дах є одним з найважливіших елементів будь-якої будівлі. Від якості виконання покрівлі безпосередньо залежить безпека, надійність і комфортність експлуатації будинку. При бажанні дах будинку можна облаштувати своїми руками. Перш ніж приступати до основної роботи вивчіть особливості існуючих різновидів покрівельних систем і виберіть найбільш підходящий варіант системи для вашого випадку.

Найпростіший у виконанні варіант - це односхилий покрівля. Для житлових приміщень, як правило, не використовується. Найчастіше односхилі даху облаштовуються на різних господарських будівлях, прибудовах, лазнях і т.д.

Найбільш популярний варіант - двосхилий дах. Також є гранично простий в облаштуванні. Оптимально підходить для пристрою на будинках невеликої площі.

Трохи більш складною в зведенні, але також дуже популярною і зручною є вальмовая дах. Може мати різні модифікації. В цілому ж така покрівля складається з чотирьох скатів і оптимально підходить практично для будь-яких будинків.

Не менш цікавим варіантом є полувальмовая покрівля. Ця конструкція являє собою свого роду симбіоз четирехскатной покрівлі і двосхилим даху. Оптимально підходить для великих будинків і заміських котеджів.

Ще одним варіантом четирехскатной конструкції є шатрова покрівля.

Любителям оригінальних і цікавих рішень можна порекомендувати звернути увагу на ламані покрівлі. Однак новачкам за їх виконання братися не рекомендується. Ламані конструкції хоч і цікаво виглядають, але їх навряд чи можна назвати занадто простими в зведенні. Ламана дах - це відмінне рішення для будинків з облаштованим мансардним поверхом.

Більш складним варіантом з безліччю різноманітних модифікацій є скатна Багатощипцовий покрівля. Її зведення вимагає від виконавця наявності відповідного досвіду або ж кваліфіковано й допомоги від спеціалізовані их будівельників.

Таким чином, кожен господар може самостійно вибрати покрівлю, яка найкращим чином підійде під його вимоги. Однак початківцям майстрам рекомендується орієнтуватися на двосхилі і чотирьохскатні конструкції.

З чого будувати дах?

Від покрівельного покриття залежить не тільки зовнішній вигляд покрівлі, але і порядок облаштування кроквяної системи. Чим важче фінішний матеріал, тим міцнішими повинні бути крокви.

Найбільший вагу серед використовуються покрівельних матеріалів має натуральна керамічна черепиця.

Крокви виготовляються з дерев'яного бруса. Також для облаштування каркаса знадобляться дерев'яні дошки і рейки. Не забудьте про тепло- і Влагоізоляціонний м матеріалах, а також кріпильних елементах у вигляді цвяхів і шурупів.

Заздалегідь прорахуйте витрата матеріалів. Розрахунки в кожному випадку індивідуальні. Враховуйте площа і особливості конструкції вашої покрівлі.

Последовательнос ть робіт по монтажу даху

Робота з облаштування покрівлі виконується в кілька етапів. Виконайте послідовно кожен з них, і ви отримаєте надійну і довговічну дах.

Перший етап. Даний елемент являє собою міцний і товстий брус, закріплений по периметру верхніх граней стін будинку. Мауерлат виконує функції опори під майбутню кроквяну систему і в цілому покрівлю.

Закріпіть брус за допомогою анкерних болтів. Анкера рекомендується встановлювати ще на стадії заливки армирующего пояса. У такій ситуації досить буде просто укласти анкера в розчин так, щоб їх кінці виступали з бетонної конструкції. В результаті залишиться лише насадити брус на виступаючі кінці анкерів, попередньо просвердливши в деревині відповідні кріпильні отвори.

На етапі кріплення мауерлата вам знадобиться кувалда. З її допомогою ви зможете насадити брус максимально щільно.

Другий етап. Крокви виготовляються з дощок або товстого бруса. Не економте на вихідних матеріалах. Саме на крокви припадатиме найбільше навантаження, тому дана частина покрівельної системи повинна бути максимально надійною.

Для скріплення крокв використовуйте розпірки, стяжки, ригеля і різного роду перемички. Один кінець кроквяної ноги встановлюйте на мауерлат, а другий зістиковують вгорі з встановленої навпроти кроквяної ногой.Шаг між кроквами підбирається індивідуально з урахуванням розміру даху і ваги обраного фінішного покритія.Чем вищою буде навантаження на крокви, тим з меншим кроком їх потрібно встановлювати.

У місцях стику вгорі крокви утворюють елемент під назвою коник. Між брусами встановлюються спеціальні зміцнюють перемички, вони ж ригеля. В цілому кроквяна система має вигляд безлічі трикутників, з'єднаних за допомогою перемичок. Найкраще збирати такі трикутники внизу, а після просто піднімати і закріплювати на даху в готовому вигляді.

Починайте монтаж з 2-х крайніх трикутників. Встановіть їх і скріпіть за допомогою конькової балки, а потім виконайте установку залишилися стропильних трикутників, остаточно зафіксувавши всі елементи цвяхами і придатними за розміром шурупами. Для посилення системи встановіть перемички і додаткові стяжки.

Третій етап. Завдяки цим рейках буде створюватися необхідний вентиляційний зазор між теплоізоляцією і фінішним покриттям.

Четвертий етап. Прібейте до планок контробрешетування рейки обрешітки. Зафіксуйте елементи обрешітки поперек крокв. На цьому основа покрівлі готова. Переходьте до монтажу захисних матеріалів.

Додаткові заходи з облаштування даху

До укладання фінішного матеріалу покрівельна конструкція обов'язково повинна бути пароізолірована, утеплена і захищена від вологи. Пароізоляція виконується за допомогою спеціальних мембран. Купуйте відповідний матеріал в будівельному магазині і закріпіть його до елементів каркаса за допомогою будівельного степлера і металевих скоб.

Також плівку можна закріплювати вже після того як буде покладений утеплювач. У цьому моменті самі орієнтуйтеся, як вам зручніше. Пароізоляційна плівка кріпиться з боку горищного приміщення.

Для утеплення традиційно застосовується мінеральна вата. Це якісний і зручний в монтажі матеріал, який досить просто укласти між кроквами і додатково закріпити. Також для утеплення підходить пінопласт і безліч інших більш сучасних і дорогих матеріалів.

Традиційно укладається 10-сантиметровий шар утеплювача. У регіонах з дуже холодним кліматом товщину теплоізоляції можна збільшити.

Зверху утеплювач вкривається гідроізоляційні м матеріалом. Найкраще використовувати спеціальну паропроницаемую диффузионную плівку. Вона буде випускати пар з дому, але не дозволить зовнішньої волозі проникнути всередину. Гідроізоляційні ю плівку рекомендується укладати з 10-сантиметровим напуском. Стики проклеюють металізовані й клейкою стрічкою. Саму ж плівку кріпите до каркасу покрівлі з допомогою дюбелів або будівельного степлера.

Tyvek Soft - паропроникна гідроізоляційна мембрана

Укладання фінішного покриття

При виборі покрівельного покриття орієнтуйтеся на свої уподобання і доступний бюджет. Самим недорогим, популярним і простим у використанні матеріалом є шифер. Однак від його використання часто відмовляються через не самого привабливого зовнішнього віда.Поетому шифер зазвичай використовується для покриття господарських та інших будівель, а будинок вкривають більш респектабельним і привабливим матеріалом.

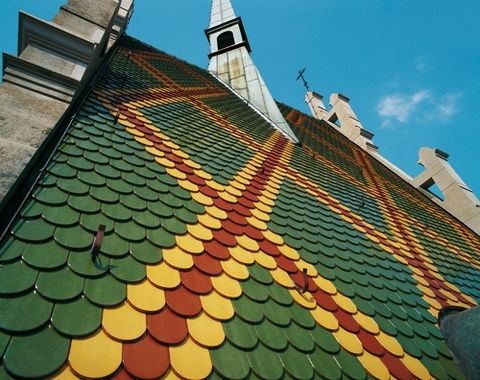

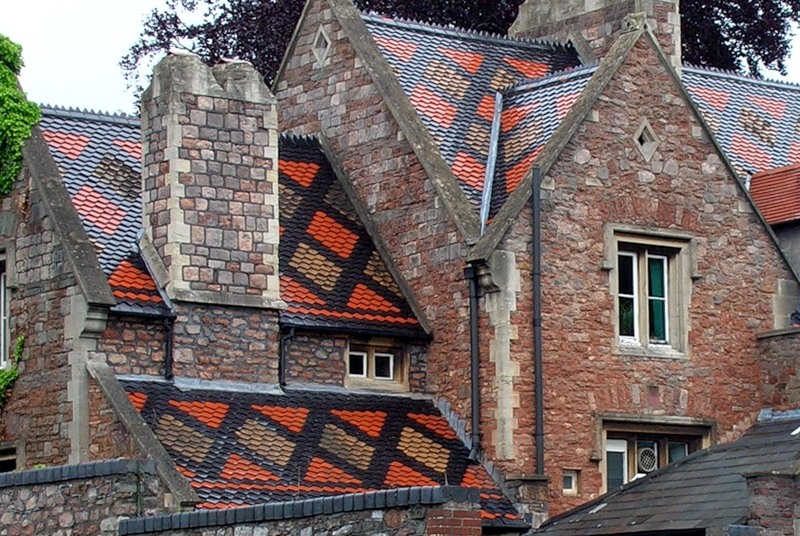

Благородним і прекрасним в усіх відношеннях покрівельним матеріалом є натуральна керамічна черепиця. Якщо ви плануєте віддати вибір саме на користь натуральної черепиці, враховуйте досить велику вагу цього матеріалу. Приділіть особливу увагу якості і надійності виконання кроквяної системи.

Черепиця характеризується великим терміном служби, має високі експлуатаційні характеристики і прекрасний зовнішній вигляд, але коштує досить дорого. Саме через високу вартість багато власників відмовляються від використання металочерепиці. Однак при бажанні замість натурального матеріалу можна використовувати його аналог - металочерепицю.

Листи з оцинкованої сталі зі спеціальним полімерним покриттям практично ні в чому не поступаються натуральній черепиці, зате відрізняються набагато меншою вагою і більш доступною вартістю. У продажу доступний великий асортимент металочерепиці з найрізноманітнішим покриттям, що дозволяє підібрати ідеальний матеріал конкретно для вашої даху.

Металочерепиця дозволить вам істотно заощадити час на облаштуванні покрівлі. Цей листовий матеріал укладається просто і швидко, а готове покриття має прекрасний зовнішній вигляд, що імітує поверхню з окремих черепиць.

Кожен покрівельний матеріал укладається відповідно до індивідуальної технологією. Наприклад, листи і окремі фрагменти накладаються один на інший або ж підсуваються один під одного. Перед початком роботи обов'язково розберіться, як виконується монтаж саме вашого матеріалу.

Головне - не економити на матеріалах. Якісне покрівельне покриття - гарантія тривалого терміну служби будинку і безпеки його мешканців. Надалі при бажанні ви можете заощадити на додаткових аксесуарах, наприклад, на водостоку. Однак покрівельні матеріали повинні бути виключно високої якості.

Після завершення монтажу фінішного покриття потрібно обов'язково встановити водостік. Без цього елемента стіни будинку буде постійно заливати водою, що не кращим чином позначиться на їх состояніі.Для пристрою водостоку чудово підійдуть пластикові труби, попередньо розпиляні надвоє по поздовжній стороні.

Таким чином, в самостійному монтажі даху будинку немає нічого складного. Наступні дії, пам'ятайте отримані рекомендації, і ви зробите дах, ні в чому не поступається конструкції професійної збірки.
