Давно хотіли намалювати проект свого будинку? Створювати дизайн приміщення не складно, але потрібно знати певні правила і кроки для правильного виконання задуманого дизайну.

Перед тим, як приступати до креслення визначте кількість поверхів і кімнат, їх розташування в будинку. Спочатку продумане рішення позбавить від зайвої роботи, план будинку вийде з першого разу. Обов'язково пам'ятайте про масштаб. Креслити проект будинку потрібно тільки відповідно натуральним розмірами.

Для роботи нам знадобиться:

• аркуш паперу (формат залежить від масштабу проекту). Для зручності можна знайти міліметровий папір, вона продається в канцтоварах.
• звичайний олівець;
• кольорові олівці або фломастери;
• кулькова ручка або лайнер чорного кольору, бажано з тонким стрижнем;
• лінійка;
• ластик;
• лекало (для промальовування меблів або сантехніки).

Коли всі інструменти, включаючи бажання малювати, вже в наявності, можна приступати до роботи.

Якщо Ви не змогли знайти міліметровий папір, візьміть звичайний аркуш і тоненькими лініями, за допомогою лінійки расчертите його.

Крок 1

Починати потрібно з периметра будинку. Спочатку намальовані олівцем лінії повинні бути легкими і тонкими, що б легко можна було виправити випадкові помилки. Пізніше можна буде навести або зафарбувати всі деталі креслення. Отже, ми намалювали зовнішні стіни будинку. Для позначення зовнішніх стін, прийнято малювати їх двома паралельними лініями. Відстань між лініями може бути будь-який, двох поділів міліметрового паперу цілком достатньо. Зовнішні стіни товщі внутрішніх і відразу повинні кидатися в очі. Несучу стіну можна заштрихувати.

Якщо в будинку буде кілька поверхів, креслите їх копіюючи перший на наступні листи. Існує кілька варіантів: можна прикласти аркуш паперу на вже створений план першого поверху і скопіювати розташування стін, або намалювати новий план від руки, з урахуванням масштабу і розмірів.

крок 2

Коли периметр будинку готовий, можна приступати до промальовуванні внутрішніх стін. Вони позначаються подвійною лінією, як і зовнішні, але лінія повинна бути значно тонше. Для того, щоб намалювати план будинку правильно, потрібно бути уважним до деталей. Не забувайте позначати на плані гардеробні, підсобні приміщення або інші дрібні кімнатки будинку. Подумайте де буде розташовуватися побутова техніка (пральна і сушильна машини, бойлер, фільтри для води і т.д.).

крок 3

Креслимо вікна і двері. Майте на увазі, що вікна і двері можуть бути різного розміру. Продумайте з якого боку вікна зробити більше і ширше, а в якій кімнаті вистачить і маленького віконця. Далі, вхідні двері завжди більше і товщі, ніж міжкімнатні. Такі незначні дрібниці обов'язково позначати на плані будинку, інакше іншим людям буде складно в ньому орієнтуватися.

Вікна відобразити дуже просто - потрібно стерти ластиком частина стіни. Стерті ділянки стіни потрібно закрити перпендикулярної лінією. Вікно, як і стіни повинно мати свою товщину, намалювати її можна за допомогою ще однієї лінії. Зверніть увагу, що кількість вікон Завіт від вашого бажання, але кожна кімната повинна мати вікна (крім підсобних приміщень, там вони не обов'язкові). Також, можна схематично відобразити, як буде виглядати відкрите вікно. Використовуйте для цього не цільну лінію, а штрихи.

Двері малюються подібно до вікон, уважно продумайте момент відкриття дверей. Це залежить від розташування кімнат і вдома.

крок 4

Коли основа будинку готова. Можна розставляти елементи сантехніки, шафи, кухонні та іншу побутову техніку. За допомогою лекал, які можна скачати в інтернеті і роздрукувати на принтері. З їх допомогою ви з легкістю продумає і намалюєте умивальники, унітази, душові кабінки або ванну, платтяні шафи, плиту, духовку, холодильник і т.д. Якщо лекала знайти не вдалося, просто намалюйте все елементи схематично, з урахуванням розмірів, і обов'язково підпишіть їх. Також, заздалегідь порадившись з електриком, визначте і на плані кількість і розташування розеток.

крок 5

Настала черга розміщувати меблі. Цей крок значно наблизить до остаточної мети, і ви зможете оцінити вид кімнат. Намалювавши, дивани, тумби, ліжка, телевізори, столи, стільці і навіть квіткові горщики, Ви наочно побачите, як будуть виглядати кімнати. Але, без лекала з цим кроком буде дуже складно впоратися. Підберіть відповідні шаблони, роздрукуйте і розмістіть по дому. Хоча, можна впоратися і без них. Креслите квадратики, за допомогою лінійки або ліній міліметрового паперу, тільки не забувайте враховувати реальні розміри і масштаб.

крок 6

Будинок готовий. Тепер потрібно намалювати проект внутрішнього двору. Там можна розмістити гараж або спеціальне місце для парковки машин, альтанку, ганок і доріжки. Якщо є необхідність розмістіть місце для квітника або саду. На відміну від стін будинку, гараж і ганок потрібно промальовувати одинарної лінією.

крок 7

Завершальний крок - підписи всіх елементів дизайну і різнобарвне позначення всіх елементів будинку. Написи найкраще робити тонкої чорною ручкою. Пишіть друкованими літерами і зробіть написи не великими, але зрозумілими. Сміливо використовуйте абревіатури.

Для повноти картини варто навести всі лінії ручкою або чорним фломастером і зафарбувати різними кольорами. Наприклад, дерев'яні деталі, двері і ганок можна замалювати коричневим кольором, двір і сад - зеленим, вікна - блакитним, стіни, доріжки - сірим.

Ваш проект готовий.

Будь-яке будівництво вимагає попередньої підготовки. Все починається зі створення проекту, в якому вказуються особливості майбутньої будови. Раніше така документація створювалася вручну, тепер існують спеціальні комп'ютерні програми.

Про технічну сторону побудови проекту докладніше може розповісти архітектор, саме ці фахівці проектують всі будівлі. професійно складена проектна документація дозволить уникнути помилок в процесі будівництва.

З чого почати

Щоб мати можливість скласти проект будинку на комп'ютері, необхідно встановити програму, яка зможе впоратися з цим завданням. Сьогодні є різноманітне програмне забезпечення, Найбільш популярними є:

• Ashampoo Home Designer 2.0 дозволить спроектувати будівлю в тривимірному просторі. Завдяки спеціальній функції, можна побачити будівлю в масштабі. Це дозволить зрозуміти, як буде виглядати майбутня будова. Крім того, можна розставити меблі і спланувати розміщення на ділянці інших об'єктів;
• онлайн-сервіси дозволять скласти проект будинку без скачування і установки програм. У мережі існують різні сайти, з цієї кількості кожен зможе вибрати щось найбільш відповідне для себе.

Використовуючи спеціальні програми або ресурси можна намалювати будинок мрії, а всі розрахунки комп'ютер виконає сам.

створення проекту

Після входу в програму необхідно намалювати проект будівлі, який би відповідав вашим розмірами. Вибираючи різні інструменти, можна відобразити двері, вікна та інші елементи будинку.

Проектуючи другий поверх, необхідно просто скопіювати вже створені елементи першого, при цьому просто вказуються основні розміри приміщень.

Також конструюється і дах. Бібліотеки, наявні в програмі, дозволять вибрати необхідний елемент. Ви зможете вибрати потрібну фактуру, колір і матеріал.

Внутрішнє планування будівлі вимагає наявності певних знань, наприклад, про стандартні розміри сучасних меблів. У базі програми є всі ці дані. Ви зможете розставити зразки меблів в проектованому будинку, щоб оцінити створене простір.

При створенні проектів професійні архітектори повинні враховувати багато різних нюансів, які дозволяють зробити проживання в будинку комфортним. Маючи спеціальну програму, впоратися з цим завданням зможе кожен, хто має комп'ютер і вміє ним користуватися.

Як »побудувати» будинок за кілька хвилин - в цьому відео:

Якщо вам знадобилося терміново намалювати план будинку або лазні самому, просто для наочності, для уточнення тих чи інших розмірів приміщень, то не треба шукати спеціальної програми.

Спеціальні програми зазвичай багатофункціональні, маю складний інтерфейс. Вони розраховані на проектувальників, тому вам знадобиться багато часу, щоб в ній розібратися, навчитися користуватися.

Намалювати планування лазні або будинку дуже швидко і досить професійно для будівництва своїми руками можна в звичайному Ворде. Наприклад, план лазні з парною намальований мною за допомогою інструментів Word.

Отже, послідовність дій:

1. створюємо файл Ворд через «файл» - «створити» - «Word»
2. заходимо в нього
3. в меню малювання вибираємо значок «прямокутник»




   Малюємо загальний розмір лазні за допомогою значка «прямокутник»

4. малюємо прямокутник
5. коригуємо його розміри відповідно до масштабу: по верхній лінійці відміряє загальну довжину лазні (в даному прикладі вона дорівнює 7м) і підсувається ширину прямокутника, яка повинна бути рівною 3м по бічній лівій лінейке.Такім образів у нас з'явилася будівля (будинок або лазня) загальними розмірами 3х7 м
6. Позначаємо внутрішні стіни між приміщеннями скориставшись значком «лінія». Перше і друге приміщення розмежовуємо лініями, ширина між якими 2м. Третє приміщення відповідно виходить 3м




7. Якщо необхідно зменшити або збільшити дані приміщення, то зрушуємо лінії, що позначають стіни між приміщеннями, клікнувши на них (активізувавши лінію).
8. Позначаємо на плані дверні прорізи знову ж за допомогою значка «лінія» .На кресленнях двері позначається косою лінією, яка означає відкриту дверь.Наносім такі лінії в кожному приміщенні
9. Пишемо найменування приміщень. Клікнувши на значок в крайньому лівому кутку «Додати об'єкт WordArt», викликаємо вікно вибору надпісі.Вибіраем будь-яке, краще попроще.Говорім «ок» .Після чого заповнюємо у вікні напис, попередньо обравши розмір шрифту. З'явилася, напис на плані захоплюємо і переміщаємо в те місце, яке їй призначено. Отже, повторюємо цю послідовність дій з усіма написами, які необхідно нанести на план




   Малюємо напис за допомогою інструменту WordArt




   Вибираємо шрифт і пишемо напис у вікні WordArt

10. Наносимо на план розмірні лінії за допомогою значків «стрілка» і «лінія». «Лінія» потрібна для вертикальних ліній, а «стрілку» малюємо між ними.




    Малюємо лінії внутрішніх стін і дверей значком «лінія»




    Малюємо розмірні лінії значком «стрілка»

11. Над кожною розмірною лінією ( «стрілкою») пишемо цифри, що відповідають розмірам приміщень за допомогою інструменту WordArt (див. П.9). Якщо розміри мають однакове значення, то можна скористатися лівою клавішею миші і зробити копію напису, а потім вставіть.Ето швидше, ніж писати напис в інструменті WordArt
12. Щоб цифра ширини (висоти) приміщення стала уздовж розмірної лінії її необхідно розгорнути, для цього йдемо в «малювання», повернути-відобразити-повернути на 90 градусів.
13. Знову пишемо напис-найменування креслення «План лазні» -см.п.9
14. Малюємо додаткові елементи на плані: піч та душ, скориставшись або «лінією» або «прямокутником». Також пишемо поруч найменування цих елементів плану.
15. На закінчення в можете написати внизу креслення примітки, в яких описуєте конструктивні особливості вашого проекту: стіни, фундамент, дах або необхідні пояснення до плану лазні.
16. Креслення плану лазні або будинку-готов.Конечно, це ескіз, так як на ньому не накреслені і не позначені товщини зовнішніх і внутрішніх стін, віконні та дверні прорізи. Але, більш детальний план ви можете зробити по необхідності.




    Намалювати план будинку можна в звичайному редакторі Word

Намалювати план будинку або лазні в звичайному редакторі Word набагато легше, ніж освоювати програму, призначену для фахівців. А найчастіше більшого й не потрібно. Такий план виглядає і читається легше і зрозуміліше, ніж ескізи від руки.

Багато з нас мріють про власний заміському будинку, Куди можна було б приїхати на вихідні і відпочити від настирливої \u200b\u200bі гамірного міського життя. І якщо говорити про самостійне будівництво такого будинку, то найскладнішим етапом буде, мабуть, підбір відповідного проекту, повністю відповідає вимогам і побажанням майбутнього власника. Самостійно спроектувати будинок досить складно, ця процедура вимагає певних знань і навичок.

Спочатку потрібно з'ясувати, яким повинен бути заміський котедж. Вимог може бути досить багато, але всі вони зводяться до трьох важливих моментах:

• поліфункціональний ості;
• простоті конструкції;
• естетичності.

В Інтернеті є маса вже готових проектів, як типових, так індивідуальних. Але при виборі того чи іншого з них поспішати не варто, перш за все, варто визначитися - чи дійсно так потрібен саме індивідуальний проект?

Важливо! Такі проекти використовуються переважно для нестандартних ділянок, де будівництво типового будинку проблематично або навіть неможливо.

Оптимальним варіантом (в плані часу і фінансів) буде покупка стандартного проекту з подальшою прив'язкою до конкретного ділянкою досвідченим архітектором. Але це за умови, що буде потрібно лише легка коригування, а якщо потрібно повністю міняти проект, то краще відразу замовляти індивідуальний варіант.

якщо плануєтьсяпроектування будинку своїми руками, То навряд чи вийде обійтися без кваліфіковано го фахівця, т. К. При складанні можуть виникнути проблеми з численними технічними деталями - кількість і місцерозташування їм світильників, підведенням каналізації, товщиною / висотою стін та ін. Виходячи з цього, можна виділити лише два можливих (читай: недорогих) варіанту.

1. Можна звернутися до дизайнерів, які зроблять ескіз будинку, але без будь-яких технічних деталей. З таким ескізом можна без проблем побудувати невеликий дачний будиночок, але тільки найпримітивнішої планування.
2. Інший спосіб заощадити - попросити допомоги у студентів-проект іровщіков, вже ознайомилися з основами професії.

Важливо! Незалежно від того, хто і як складав проект, будівництво потрібно довірити кваліфіковано му виконробу, здатному «на око» визначити, що саме потрібно зробити для втілення тієї чи іншої деталі.

Якщо цього не зробити, то в разі руйнування будинку звинувачувати буде нікого, оскільки згідно із законом виконроб не може відповідати за відповідність проекту будинку вимогам техніки безпеки.

Якщо до проектування будинку був притягнутий архітектор, то потрібно пам'ятати про основні вимоги та по можливості виконати їх.

1. Потрібно надати архітекторові план ділянки, результати геологічних досліджень, детальний опис усіх наявних елементів ландшафту (ліси, сільських доріг, водойм і т. Д.), Здатних вплинути на місце розташування е вдома.
2. Також потрібно повідомити виконавця про всі обмеження, що накладаються керуючою компанією або законодавство м. Це може бути, наприклад, заборона на будівництво у водоохоронній зоні, вимоги до міцності фасаду, висоті будинку.
3. У більшості випадків вводи комунікацій потрібно підключати за свій рахунок. Це стосується і газопостачання, яким повинні займатися виключно спеціалізовані ті компанії.
4. До того як приступити до роботи, архітектор запропонує замовнику заповнити так званий опитувальний лист, де будуть вказані основні вимоги до проекту. Всі ці моменти є обопільним узгоджуються в письмовому вигляді.
5. Іноді архітектор сам пропонує внести певні корективи. Яскравим прикладом таких корективів може бути спальня для літніх членів сім'ї, яку переносять з другого на перший поверх, щоб не довелося часто пересуватися по сходах.
6. Замовники нерідко зневажливо ставляться до документів, що в корені неправильно. Необхідно ретельно вивчати і заповнювати опитувальний лист - це дозволить значно скоротити час складання проекту.
7. Створення індивідуального проекту займає багато часу - в середньому для цього потрібно три місяці. Цей момент є додатковим стимулом до самостійного складання проекту.

Важливо! Іноді замовник після ознайомлення з готовим проектом бажає внести корективи або доповнення. Зрозуміло, це теж збільшить термін складання.

Проект своїми руками

Як говорилося раніше, проект будинку з примітивною плануванням можна скласти своїми руками. Для створення ескізу «будинку мрії» будуть потрібні тільки папір і олівець, ніякі специфічні навички або диплом архітектора не потрібні. Нижче приведена последовательнос ть основних дій.

Етап 1. Геологічна розвідка

Проектування повинно починатися з георозвідки ділянки. Це дозволить отримати точну інформацію про властивості грунту і глибину залягання підземних вод (останнє необхідно при плануванні фундаменту і підвального приміщення). Розвідку бажано проводити навесні, коли підземні води піднімаються на найвищий рівень.

Етап 2. Визначення масштабу

Спочатку береться аркуш паперу в клітинку. Припустимо, один метр ділянки - це дві клітини. В такому випадку масштаб буде 1: 100, тобто, 1 мм в проекті буде дорівнювати 10 см в життя.

Етап 3. Розмітка контуру ділянки

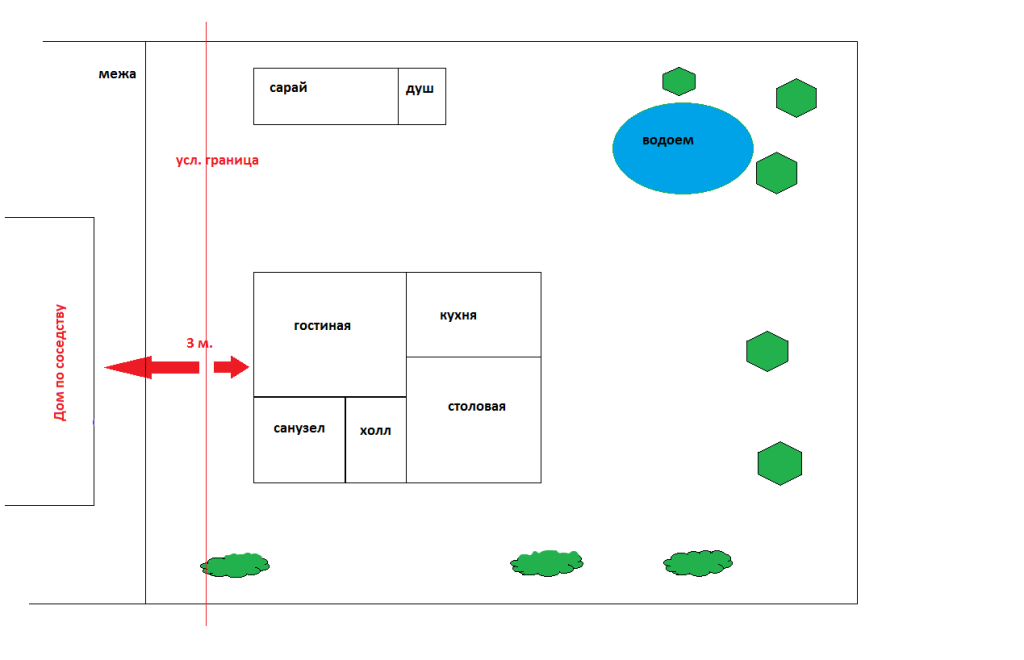

Далі потрібно накреслити контур ділянки з усіма прилеглими будівлями, щоб правильно визначити місце розташування е вдома. На цьому ж етапі визначається кількість поверхів і чи будуть інші споруди у дворі. Якщо на ділянці вже є якісь об'єкти, які не будуть забиратися (наприклад, басейн), то вони наносяться в першу чергу. Так проектування буде проводитися з урахуванням вільного простору.

Важливо! Потрібно бути готовим до багаторазового використання рулетки, адже все потрібно зробити відповідно до масштабу.

Етап 4. Початок планування

Припустимо, в будинку будуть два поверхи, дві спальні, два туалети, вітальня, кухня і підвал.

Якщо поруч є якісь споруди, то потрібно, щоб між ними і будинком було мінімум три метри - це необхідно для пожежної безпеки.

Етап 5. Підвальне приміщення

Далі потрібно приступити до планування підвального приміщення. Якщо рівень підземних вод досить високий, то облаштування підвалу збільшить загальну вартість приблизно на третину. Тому бажано замість цього просто зробити додаткове приміщення, але за умови, що площа ділянки дозволяє це.

Етап 6. Перший поверх

Після визначення висоти і виду фундаменту вирішується питання зі будматеріалом, який буде використаний для зведення будинку. Далі малюється хол, з ним стикуються вітальня з кухнею, а в утвореному «кишені» розміщується туалет.

Потім потрібно подивитися, що вийшло. Відразу обмовимося, що засмучуватися при цьому не варто, адже це лише чорновий ескіз.

Вийшло досить добре, але дещо можна підправити.

1. Кухню і туалет потрібно розташувати по сусідству - це полегшить планування комунікацій. У першому варіанті проекту ці приміщення розташовані далеко один від одного.
2. У вітальні зазвичай збирається багато людей, тому її площа повинна бути відповідною. Слід дещо зменшити хол і розширити тим самим вітальню.
3. Також потрібна сходи на другий поверх, тому і для неї потрібно підшукати місце.
4. На першому ескізі не було допоміжних приміщень - таких, наприклад, як котельня.

Можливо, буде потрібно зміна підвалу. У другому варіанті ескізу з'явилися деякі зміни.

1. Столову поміняли місцями з кухнею, т. К. Вихід з вітальні повинен вести саме в їдальню, де буде збиратися сім'я.
2. Змінилися розміри санвузла. Ванну кімнату було вирішено розташувати на другому поверсі, тому вільний простір першого було зекономлено на користь котельні.
3. З'явилася сходи.
4. Збільшилася вітальня.

Етап 7. Другий поверх

На другому поверсі все набагато простіше. Туалет розташований в тому ж місці, щоб не виникло проблем при підведенні комунікацій. Стіна між спальнею і кімнатою відпочинку кілька переміщається на користь спалень.

Також необхідно розпланувати всі вікна і вхідні двері.

Етап 8. Дах

При проектуванні даху слід пам'ятати про одне просте правило: чим більше вигинів і з'єднань, тим вище вартість будинку. До того ж, занадто складний дах буде ненадійною і з часом в місцях вигинів утворюються течі.

Етап 9. Термоізоляція

З метою зниження тепловтрат все нежилі приміщення потрібно розмістити в північній частині будинку. Крім того, термоізоляція багато в чому залежить від якості використовуваних для утеплення матеріалів, а також від місця розташування я вікон.

Важливо! Незважаючи на те, що на папері будинок виглядає ідеально, будучи вже збудованим він може вже не сподобатися. Разом з тим, за недопрацьованим і «сирому» ескізу можна побудувати цілком пристойний котедж, який прослужить не одне десятиліття.

Етап 10. Твердження

Отже, проект практично готовий, залишається віднести його в архітектуру на затвердження. Швидше за все, у відомстві запропонують кілька його доопрацювати - відмовлятися не варто. Крім самого проекту, в архітектуру потрібно надати:

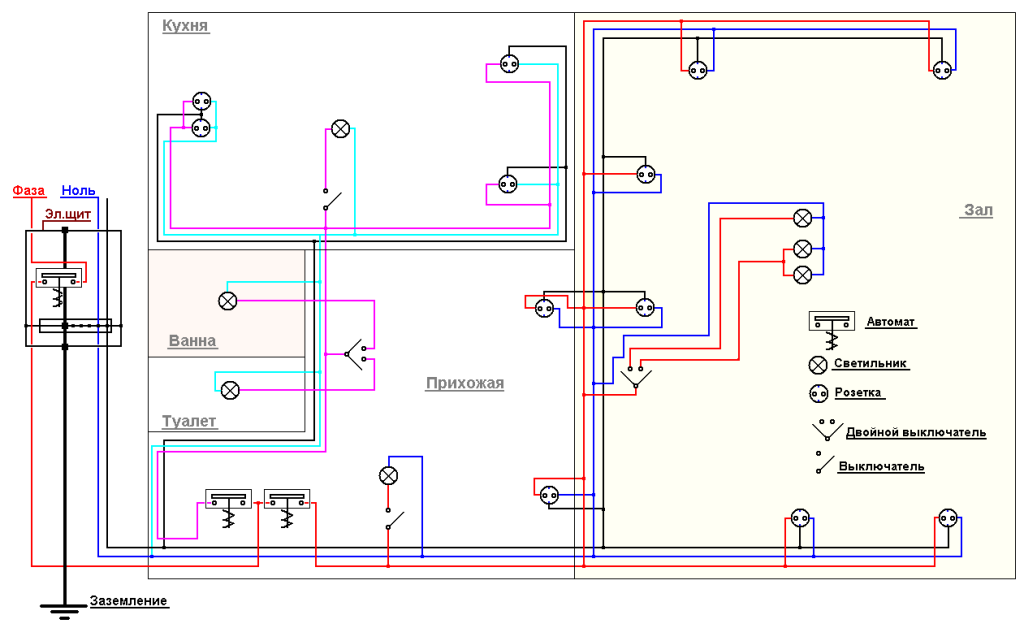

• схему розводки електромережі;






  Двотрубна система опалення

Важливо! рису нки повинні супроводжуватися реальної кошторисом на будматеріали.

висновки

Проектування будинку, як і будь-яке інше важливий захід, слід продумати заздалегідь, т. К. Від цього може залежати майбутнє. У наведеному вище проект вже врахована можливість зростання чисельності сімейства (на другому поверсі дві спальні - одна з них дитяча).

Відео - Проектування будинку своїми руками
