Подробиці Категорія: Кріпильні з'єднання Переглядів: 250

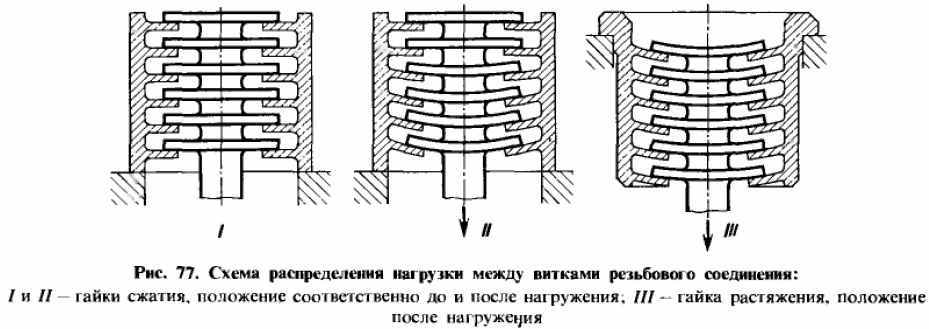

У різьбових з'єднаннях звичайної конструкції розподіляється нерівномірно. Перші витки різьблення, розташовані у опорної поверхні гайки, навантажені набагато більше, ніж наступні. Теоретичними і експериментальними дослідженнями встановлено, що перший виток сприймає до 30% всього навантаження, а найдальші витки залишаються практично ненавантаженими. Причина цього явища полягає в несприятливому поєднанні деформацій гайки і стрижня під навантаженням. Ділянки стрижня, найближчі до навантаження, розтягнуті на повну силу. Витки різьблення стрижня, деформуючись, як і стрижень, також зміщуються в напрямку дії навантаження (рис. 77).

В гайки картина зворотна: найближчі до опорної поверхні ділянки тіла гайки стиснуті повною силою, що діє на з'єднання, витки різьблення зміщуються в напрямку, протилежному зміщення витків стрижня. Найбільше змішання має перший виток, звідси підвищене навантаження на перший виток.

На наступних витках деформація і напруження розтягання стрижня зменшуються в міру передачі сили від стрижня на гайку. Зменшується і деформація стиску в гайці, звідси зменшення навантаження на кожний наступний виток.

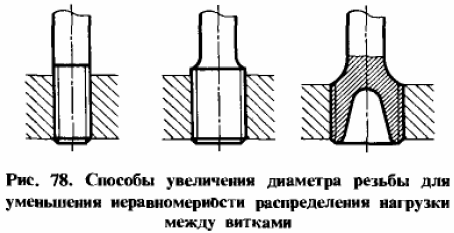

Явище виражено тим різкіше, чим більше абсолютна величина деформацій розтягування в стрижні і зворотних їм у напрямку деформацій стиснення в гайці, т. Е. Що стоїть напруги в різьбовому з'єднанні. Тому з точки зору міцності і рівномірного розподілу навантаження між витками, вигідно розвивати перетину нарізної частини стержня і гайки збільшенням діаметра різьби (рис. 78).

З цієї ж причини рівномірність розподілу навантаження по витків менше в з'єднаннях ввертними болтами і на Ввертне кінці шпильок, де перетину корпусу зазвичай значно більше перетинів стрижня. Виняток становлять корпусу з легких сплавів з малим значенням модуля пружності, що знижує жорсткість корпусу.

Різьбові з'єднання здатні до певної міри самоупрочняться. Якщо напруги в найбільш навантажених витках перевершують межа плинності, то витки різьблення піддаються пластичної деформації зсуву і зминання, що викликає збільшення кроку найбільш навантажених витків гайки і зменшення кроку найбільш навантажених витків стрижня, в результаті чого навантаження на витки вирівнюється. Це явище особливо характерно для різьбових з'єднань, виконаних з м'яких і пластичних матеріалів. У з'єднань, виконаних з твердих і міцних матеріалів, здатність самоупрочняться набагато менше.

Існує ряд дієвих способів, що забезпечують рівномірний розподіл навантаження по витків різьби стержня і гайки.

Рішення полягає в тому, щоб змусити гайку деформуватися в тому ж напрямку, в якому деформується стрижень. Цього можна досягти перенесенням опорної поверхні гайки вище останнього витка (рис. 79, II). Розташоване під опорною поверхнею тіло гайки ( «спідниця») в цьому випадку піддається деформації розтягування; зміщення витків гайки направлено в ту ж сторону, що і зміщення витків стрижня. Звідси - більш рівномірний розподіл навантаження по витків.

Подібні гайки, що отримали назву «висячих» гайок або гайок розтягування (На відміну від звичайних гайок, які називають гайками стиснення), широко застосовують у відповідальних різьбових з'єднаннях в машинобудуванні. Недолік цих гайок - збільшені осьові і радіальні габарити, а також необхідність збільшення діаметра отвору в корпусі під "спідницю" гайки.

Якщо опорна поверхня гайки розташована між першими і останніми витками (рис. 79, III), то виходить так звана гайка розтягування-стиснення. Нижче опорної поверхні тіло гайки піддається розтягування, вище - стиску. Будучи менш громіздкими, ніж гайки розтягування, ці гайки практично рівноцінні, тому що позитивний ефект розтягування «спідниці» доповнюється позитивним ефектом всебічного обтиску верхніх витків в результаті пружної деформації верхньої частини гайки під дією сил, прикладених до опорної поверхні.

Для отримання ще більшої рівномірності розподілу навантаження по витків різьби в деяких випадках роблять вибірку на торці стержня (рис. 79, IV), що збільшує піддатливість верхніх витків стрижня. Цей спосіб застосовується переважно дли болтів великого діаметра.

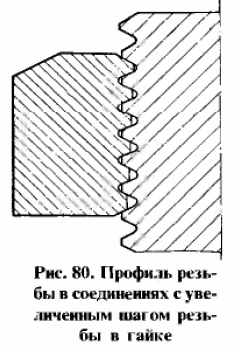

Для рівномірного розподілу навантаження по витків роблять крок різьби гайки на кілька мікрометрів більше кроку різьблення на стрижні (рис. 80).

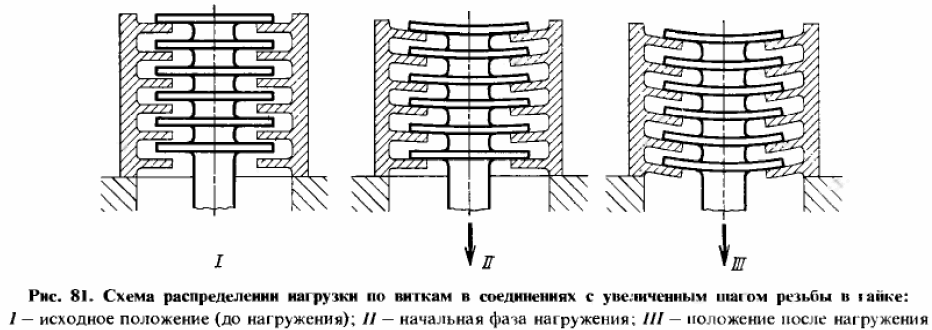

Робота такого з'єднання схематично представлена \u200b\u200bна рис. 81. У вихідному положенні, без навантаження (рис. 81, I), нижні нитки стрижня відстають від витоків гайки. У міру додатку навантаження в результаті розтягування стрижня і стиснення гайки витки стрижня послідовно сідають на витки гайки (рис. 81, II) При повному навантаженні все витки рівномірно вступають в роботу (рис. 81, III).

Цей спосіб не вимагає зміни форми гайок і технологічно дуже простий: досить при виготовленні мітчиків передбачити збільшення кроку. Необхідне збільшення кроку різьблення можна визначити з наступного.

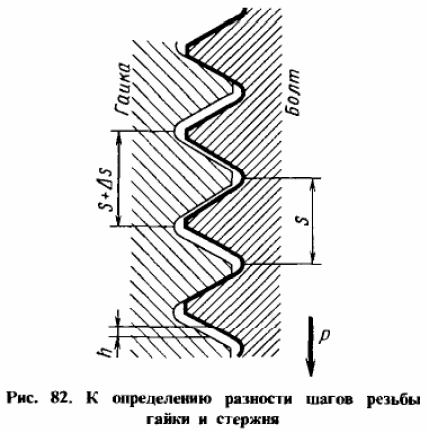

Нехай стрижень навантажений силою Р (рис. 82). Зазор між крайнім (нижнім) витком стержня і гайки h \u003d zΔs, де Δs - перевищення кроку різьблення гайки над кроком різьби стержня; z - число попередніх витків (рахуючи від верхнього, щільно прилягає витка).

Цей зазор h повинен бути обраний деформацією розтягування λ раст стержня і деформацією стиснення λ сж гайки під дією сили Р, т. Е. Має бути дотримано рівність h \u003d λ раст + λ сж.

де l \u003d zs - довжина нарізного сполучення; E - модуль пружності (передбачається, що матеріал стержня і гайки однаковий); F 1 - площа перетину нарізної частини стержня; F 2 - площа перетину гайки.

отже,

Наближено можна прийняти

де d 0 - середній діаметр різьби; S - розмір гайки «під ключ».

В діапазоні найбільш уживаних діаметрів кріпильних різьб (d \u003d 8-20 мм) відношення d 0 / S ≈ 0,67 для полегшених гайок, d 0 / S ≈ 0,6 для нормальних гайок.

отже,

де коефіцієнт 1,8 відноситься до полегшених гайок, 1,5 - до нормальних.

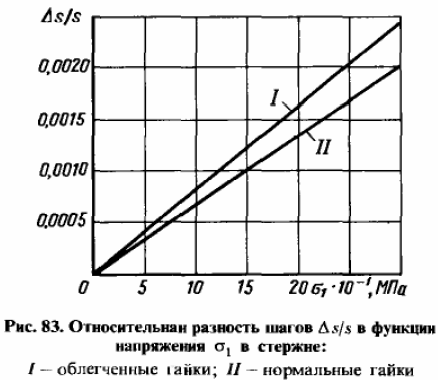

На діаграмі (рис. 83) наведені в функції растягивающего напруги σ 1 в стрижні значення Δs / s для полегшених і нормальних гайок, підраховані за виразом (10). Величина Е прийнята рівною 22 х 10 4 МПа (сталь).

При звичайних в силових з'єднаннях напружених σ 1 \u003d 200 МПа значення Δs / s для полегшеної гайки одно 0,0016. Отже, при кроці різьби 2 мм крок різьби гайки повинен бути більше кроку різьблення болта на 0,0016 · 2 \u003d 3,2 мкм.

З діаграми (рис. 83) видно, що необхідна різниця кроків залежить від величини напруги в стрижні. Отже, в поєднанні з різницею кроків, визначеної за розрахунковим напрузі, на початку навантаження працюватимуть верхні витки. З наближенням навантаження до розрахункової нижні поверхні всіх витків стрижня лягають на верхні поверхні витків гайки, і настає рівномірний розподіл навантаження між витками. При перевищенні розрахункового навантаження більш навантаженими виявляться нижні витки.

Залежність різниці кроків від величини напруги побічно підтверджує зроблений висновок про доцільність максимального збільшення перерізів нарізної частини стержня і гайки, т. Е. Діаметра різьби.

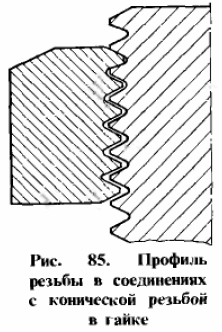

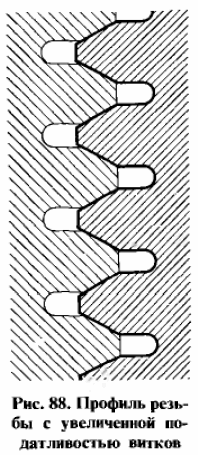

Інші способи збільшення рівномірності розподілу сил по витків; надання різьбі в гайках невеликий конусности (рис. 84, 85), зріз нижніх витків різьби гайки на конус (рис. 86, 87), застосування різьблення спеціального профілю зі збільшеною піддатливість витків (рис. 88), покриття - нетехнологічними і менш ефективні.

Конічна різьба, наприклад, не допускає нарізування напроход, що є неодмінною умовою високопродуктивного нарізування гайок в масовому виробництві.

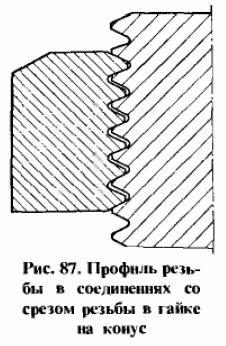

Зріз різьблення на конус вимагає додаткової (індивідуальної) обробки.

На рис. 89 показана гайка з попередньо обтиснутими верхніми витками при вільних нижніх витках - конструкція, практично рівноцінна гайок з конічною різьбою.

більш рівномірному розподілу навантаження по витків сприяє введення пластичної або пружний прошарок між витками гайки і стрижня (наприклад, кадміювання або цинкування різьблення). Недолік цього способу - стирання прошарку з часом (особливо в часто розбираються з'єднаннях). На рис. 90 показані інші способи підвищення рівномірності розподілу навантаження по витків.

На рис. 90, I-VII представлені гайки з розвантажувальними виточками у нижніх витків. Конструкція переслідує, двояку мету - з одного боку збільшити податливість нижніх витків, а з іншого - забезпечити обтиснення верхніх витків силами, що діють на опорну поверхню гайки при затягуванні. Останній ефект особливо характерний для конструкції на рис. 90, IV. У конструкціях на рис. 90, VIII, IX той же ефект досягається введенням сферичних шайб під гайку, які, крім того, надають гайки здатність самовстановлюється.

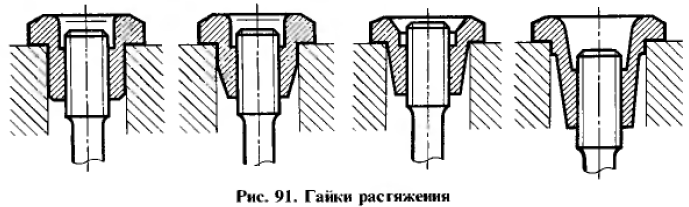

На рис. 91 показані конструктивні різновиди гайок розтягування; на рис. 92, I-VI - гайок розтягування-стиснення. У конструкції на рис. 92, IV, V опорної поверхні гайки додана конічна форма з метою збільшень ефекту пружного обтиснення верхніх витків.

Даремно Олександр Македонський, перебуваючи з походом в Азії, картав свого вчителя в листі: "Ти вчинив неправильно, оприлюднивши вчення, призначені тільки для усного викладання. Чим же ми будемо відрізнятися від інших людей, якщо вчення стануть загальним надбанням? Я хотів би перевершувати інших не так могутністю, скільки знаннями про вищих предметах. " Але Аристотель заспокоїв учня, стверджуючи, що ці навчання хоча і опубліковані, але в той же час як би і не опубліковані, а тому хвилюватися немає про що. І дійсно, всі хто намагався осягнути суть праць Аристотеля, можуть це підтвердити.

А тим часом люди не тільки використовують, а й виготовляють пластини і оболонки з найдавніших часів і почали це робити задовго до того, як з'явилася писемність. Наприклад, керамічні тарілки, горщики, ковані щити, стіни будинків - все це оболонки або пластини, які мають часто дуже складні геометричні форми. Останнім часом до них додалися залізобетонні плити перекриття, великою різноманітністю форми хоч і не відрізняються.

Але якщо при виготовленні кухонного начиння цілком можна обійтися накопиченим досвідом попередніх поколінь, то при влаштуванні залізобетонних плит, перекриттів з металевого листа або фанери з опертям по контуру все-таки потрібно хоча б мінімальний розрахунок, тому як розміри подібних перекриттів, способи обпирання і види додаються навантажень різняться досить сильно.

Як же бути в подібній ситуації людині, затіяла будівництво бюджетного будиночка з монолітної залізобетонної плитою перекриття, опертої по контуру чи яку іншу пластиною в конструкції будинку? Варіантів два:

1. Звернутися до обраним (замовити розрахунок плити перекриття, а краще - всього будинку, в проектній організації).

2. Спробувати самому розібратися в тонкощах і хитросплетіннях розрахунку пластин.

Скажу відразу, дана стаття не допоможе вам з небаченою досі легкістю і швидкістю розраховувати пластини, але дасть загальне уявлення про особливості їх розрахунку.

Вступ

Людині, що не обізнаному в тонкощах опору, може здатися, що розрахунок пластин мало чим відрізняється від розрахунку стрижнів (балок). І це дійсно так, коли мова йде про пластинах, в яких виникає лінійне напружений стан, що буває тільки при відповідному розташуванні опор. У всіх інших випадках у пластинах виникає плоский напружений стан і це необхідно враховувати при розрахунках. І не просто плоский напружений стан, а неоднорідність цього стану в різних точках пластини (плити) навіть при рівномірно розподіленим плоскою навантаженні. Через що ж виникає ця різниця напружених станів?

Почнемо здалеку. В теорії стрижень - це фізичне тіло, висота і ширина якого значно менше довжини. На практиці це дозволяє розглядати стрижень (на першій стадії розрахунку) як фізичне тіло, має тільки один значимий параметр - довжину, а висотою і шириною знехтувати за умови, що висота і ширина - це є постійні параметри по всій довжині балки.

Візьмемо до прикладу (чисто віртуально) дерев'яну дошку довжиною 2 метри, шириною 25 см і висотою (завтовшки) 0.5 см і покладемо її на два стандартних цегли так, щоб дошка спиралася по краях на цеглу по всій ширині дошки. В ідеальному випадку, тобто коли дошка і цеглини мають ідеальну геометричну форму, цеглу поставлені паралельно один одному і перпендикулярно осі х , До того ж знаходяться на площині, ми отримуємо класичний стрижень - балку з двома шарнірними опорами - цеглою, на яку діє лінійна рівномірно розподілене навантаження (на цьому і нижченаведених малюнках, на розрахункових схемах б) навантаження не відображено, але само собою мається на увазі):

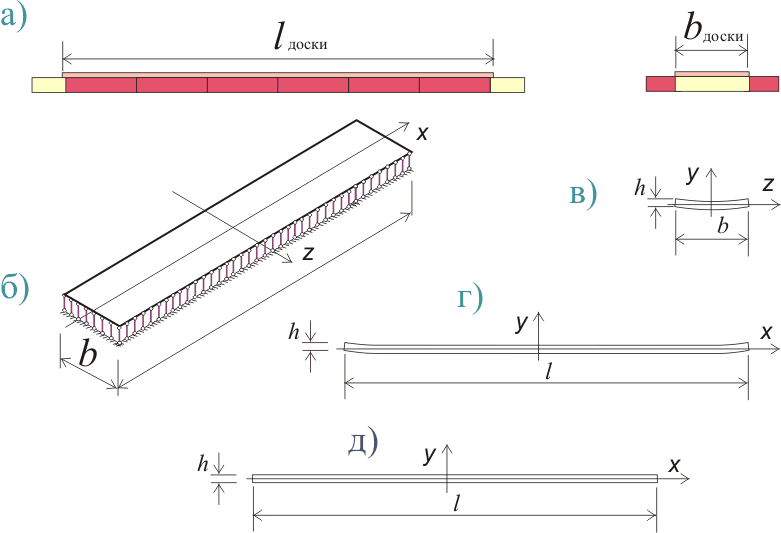

малюнок 360.1. а) дошка на цеглинах, б) розрахункова схема для дошки довжиною 2 метри, в) поперечний переріз дошки, г) переріз дошки, що проходить через нейтральну вісь (на малюнку не показана)
