Вам знадобиться

• - рулетка або лазерний далекомір;
• - аркуш паперу, ватману, міліметрової паперу;
• - олівець, ручка;
• - ластик;
• - лінійка;
• - циркуль;
• - кутник.

Інструкція

В першу чергу візьміть звичайний аркуш паперу і накресліть чорновий варіант плана. Схематично вкажіть всі кімнати, підсобні приміщення і коридори між ними. Якщо вам потрібен поверховий план, Для кожного поверху візьміть окремий аркуш паперу.

З рулеткою або лазерним далекоміром обійдіть всі приміщення і виміряйте всі відстані: довжину і ширину кімнат, розміри ніш і виступів, розташування вікон і дверей. Крім того, якщо необхідно, відзначте висоту стель, види обробки, орієнтацію вікон, архітектурні деталі, товщину стін і т.д. Кожне вимірювання відстаней відзначайте на чорновому плане.

Якщо в приміщенні не всі кути прямі, а є гострі або тупі кути, а також круглі конструкції, поступайте таким чином: розбийте складну конструкцію на кілька простих. Наприклад, якщо потрібно зробити креслення кімнати з напівкруглим еркером, розділіть її на прямокутник і півколо, потім виміряйте максимальна відстань між точками кола (діаметр). Розділивши його на два, ви отримаєте радіус. На кресленні знайдіть середину уявного кола і за допомогою циркуля обведіть край.

Візьміть аркуш ватману або міліметрового паперу і почніть малювати план приміщення в закінченому вигляді. Використовуйте для цього простий олівець, невдалі лінії періть ластиком. Відзначте масштаб, найзручніший при цьому - 1:50, в такому випадку простіше перераховувати відстані.

Почніть з самої крайньої кутової кімнати, за якою вже точно немає ніяких об'єктів. Накресліть її у вигляді прямокутника і, відштовхуючись від неї, намалюйте контури всіх кімнат і коридорів. Уважно стежте за дотриманням пропорцій і прямих кутів.

відзначте на плане всі вікна, двері (з зазначенням боку відкривання), ніші, виступи, балкони, сходові марші і т.д. Заштрихуйте контур стін, залишаючи вікна і двері не заштрихованими.

Вимоги до оформлення креслень вказані в державних стандартах. Необхідно дотримуватися їх для того, щоб креслення легше було "читати" не тільки самому автору, а й іншим зацікавленим особам.

Інструкція

Креслення будують на міліметровому папері або ватмані. Папір нарізається відповідно до стандартів. Найбільш часто використовується формат А4 - 210 мм на 297 мм. У школах і непрофільних інститутах також часто використовують аркуші формату А3, лист А3 вміщує 2 аркуша А4. Також є формати А2, А1 і А0.

На аркуші викреслюють рамку і блок підпису. Рамка повинна стояти від трьох країв на 5 мм, а від лівого краю (по ньому будуть зшивати листи) на 20 мм. У правому нижньому кутку викреслюють таблицю, в якій вказують різну інформацію, яка залежить від призначення креслення. Учні та студенти зазвичай пишуть номер креслення, автора, найменування, дати підпису креслення і прізвище перевіряючого. Ця таблиця називається основним написом креслення.

Після того як ви накреслили план, встановіть розміри. Повинні бути обов'язково вказані габаритні розміри всієї будівлі. Також потрібно показати прив'язку кожної перегородки, двері і вікна. Прийміть масштаб плану 1: 100, тобто 1 метр в дійсності - це 10 мм на кресленні. Якщо даний масштаб не підходить в зв'язку з габаритами будівлі, можна прийняти масштаб 1:50 або 1: 200. Підпишіть готовий план ( «План 1-го поверху»). Зробіть експлікацію приміщень, яка представляє собою таблицю з 3-х стовпців (1 - експлікаціонний номер, 2 - найменування приміщення, 3 - площа приміщення). Все це помістіть на лист з рамкою і штампом.

Корисна порада

Якщо у вас не вийшло самостійно накреслити проект, то варто звернутися до фахівців.

джерела:

• як намалювати проект будинку

план евакуації складається з графічної і текстової частини. Основою графічної частини є поверховий план. Якщо площа поверху досить велика (більше 1000 кв.м), то складаються секційні плани на кожну окрему секцію поверху.

На поверховий план вкажіть можливі шляхи евакуації з кожного приміщення. Вони повинні бути вказані зеленими стрілками, які ведуть до основним, запасним і аварійних виходів. На графічної частини за допомогою затверджених умовних позначень відзначте місця розміщення рятувальних засобів і засобів пожежогасіння, незадимлюваних сходових кліток, зовнішніх пожежних драбин.

на плані евакуації відзначте і місце розміщення самого плану, щоб в разі небезпеки читає його людина змогла зорієнтуватися по ньому з шляхами евакуації.

Схему підпишіть тими особами, які склали план евакуації, Внизу повинні бути підписи співробітників, що ознайомилися з нею. план евакуації повинен бути затверджений керівником організації і погоджений з інспекцією пожежного нагляду, яка займається дана будівля, споруда.

Відео по темі

складання плану квартири на етапі підготовки до ремонту допоможе уникнути подальших переробок і заощадити значну частину коштів. Можна звернутися за допомогою до фахівців або спробувати зробити це самостійно.

Інструкція

Почніть складання плану квартири з докладного обміру висоти, ширини і довжини всіх приміщень за допомогою рулетки. Нанесіть на план всі наявні виступи, ніші і неправильні кути.

На наступному етапі складіть план квартири на міліметрівці, задавши масштаб. Найчастіше використовується масштаб 1:50 або 1: 100. Так, наприклад, при виборі масштабу 1: 100, кожен метр габаритних розмірів приміщення буде дорівнює 1 см на плані.

Відзначте на плані висоту стін, дверних і віконних прорізів. Щоб вам було легше орієнтуватися, зовнішні стіни позначте подвійною лінією товщиною 0,5 см, а перегородки усередині приміщення - такими ж лініями, але в два рази тонше.

Вікна на плані позначте як прямокутники, обмежені з двох сторін, з двома лініями (стеклами) усередині. Двері позначте косими лініями, спрямованими в бік, в яку вони будуть відкриватися.

Завершивши з плануванням приміщення, нанесіть на отриманий план меблі. Щоб позначити її на папері у вигляді геометричних фігур, уявіть, що ви бачите стіл, шафа або диван зверху.

Використовуйте один з варіантів пошуку найкращого розташування меблів на плані. Найпростіший спосіб - намалювати меблі на щільному папері або картоні, а потім вирізати і розміщувати фігури на плані.

Інший варіант - калька. Прикладіть цю прозору папір до плану, і намалюйте на ній меблі. Зробіть кілька ескізів бажаного інтер'єру, а потім виберіть кращий.

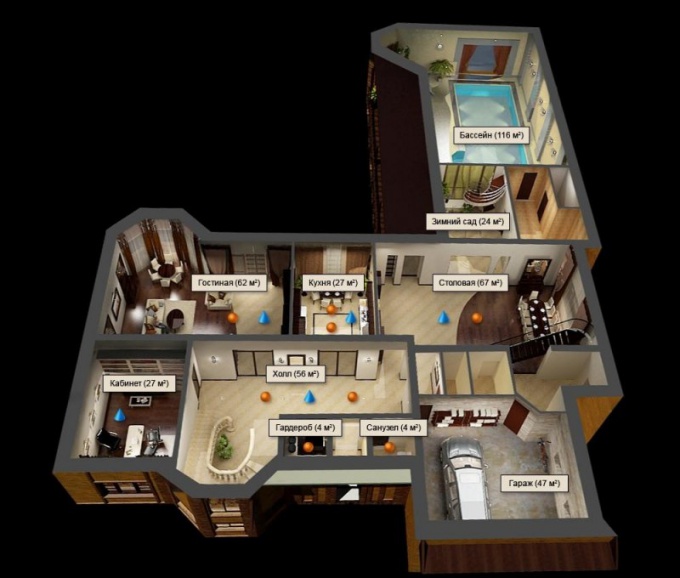

Крім того, ви можете зробити план квартири в тривимірному вигляді за допомогою спеціальної програми на комп'ютері. Це може бути House Beautiful, FloorPlan 3D або будь аналогічний додаток.

Введіть в програму вихідні розміри, і ви побачите свою квартиру на екрані в тривимірному вигляді. Після цього ви зможете розставити меблі і відразу ж подивитися результат.

Зверніть увагу

Стіни і стелі в багатьох квартирах нерівні, тому виміри варто робити для кожної окремої кімнати, не орієнтуючись на розміри тільки в одному приміщенні.

Корисна порада

Деякі меблеві магазини пропонують використовувати власні програми, за допомогою яких ви зможете і вибрати потрібну вам меблі і розставити її в інтер'єрі, а потім купити все, що ви задумали.

Щоб накреслити радіус, необхідно визначити його параметри. Саме визначення радіуса вважається однією з головних математичних задач, і для цього є багато формул. Врахуйте, що для визначення радіуса необхідно знати і ряд стандартних параметрів.

Вам знадобиться

• - аркуш паперу;
• - лінійка;
• - олівець.

Інструкція

Не можна не згадати і знаменитий весільний марш Ф. Мендельсона з його п'єси «Сон в літню ніч». У США і Європі виконують «Весільний хор» з опери «Лоенгрін» Р. Вагнера.

Парад Перемоги неможливо уявити собі без надихаючих маршів. Оркестр виконує свій особливий марш для кожного зі зведених полків. Цей музичний жанр і прекрасне виконання підтримують ветеранів і вселяють в них силу і бадьорість.

Відео по темі

джерела:

• Марш в 2017

При проектуванні і практичної налагодженні систем електропостачання доводиться користуватися різними схемами. Іноді вони даються в готовому вигляді, що додається до технічної системі, але в деяких випадках схему доводиться креслити самостійно, відновлюючи її по монтажу і з'єднань. Від правильного креслення схеми залежить, наскільки вона буде доступною для розуміння.

Інструкція

Використовуйте для креслення схеми електропостачання комп'ютерну програму "Visio". Для накопичення практики спочатку можна зробити схему абстрактної живильної ланцюга, що включає довільний набір елементів. У відповідності зі стандартами і вимогами єдиної системи конструкторської документації принципова схема викреслюється в однолінійному зображенні.

Встановіть та запустіть на комп'ютері програму "Visio". У меню «Файл» виберіть пункт «Створити документ». Для зручності роботи на панелі інструментів залиште тільки галочки навпроти пунктів «Прив'язка» і «Прив'язка до сітки».

Виберіть налаштування параметрів сторінки. У меню «Файл» скористайтеся відповідною командою, а в вікні, встановіть необхідний формат майбутнього зображення, наприклад, А3 або А4. Виберіть також книжкову або альбомну орієнтацію креслення. Масштаб встановіть 1: 1, а одиницю виміру - міліметри. Завершіть вибір натисканням на кнопку "OK".

За допомогою меню «Відкрити» знайдіть бібліотеку трафаретів. Відкрийте набір основних написів і перенесіть на лист майбутнього креслення рамку, форму написи і додаткові графи. Заповніть графи необхідними написами, що пояснюють схему.

Власне схему живильної ланцюга Вичертите, застосувавши трафарети з бібліотеки програми, або ж використовуйте інші наявні у вашому розпорядженні заготовки. Зручно використовувати спеціально розроблений комплект для креслення електричних схем різних живлять ланцюгів.

Оскільки багато компонентів схеми харчування окремих груп часто однотипні, покажіть подібні блоки методом копіювання вже накреслених елементів, а після цього внесіть коригування. При цьому елементи групи виділіть «мишею» і перемістіть скопійований фрагмент на потрібне місце в схемі.

На завершення роботи перемістіть з набору трафаретів компоненти схеми введення. Акуратно заповніть пояснювальні написи до схеми. Збережіть зміни під необхідним ім'ям. При необхідності готовий креслення схеми електропостачання виведіть на друк.

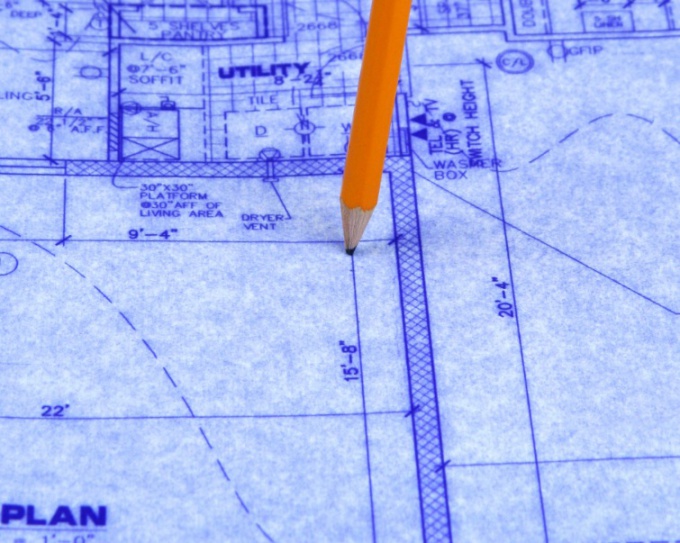

Нерідко для побутових або виробничих потреб потрібно накреслити план приміщення. Така схема може знадобитися при проведенні перестановки в квартирі, для раціонального розміщення робочих місць в офісі або при складанні плану евакуації в разі пожежі чи іншого стихійного лиха. Для креслення такого зображення немає необхідності опановувати складними комп'ютерними програмами, Зробити це можна з використанням простих інструментів.

Вам знадобиться

• - вимірювальна рулетка;
• - міліметровий папір;
• - лінійка;
• - олівець;
• - ластик;
• - фломастери або туш.

Інструкція

Зніміть розміри приміщення або іншої споруди, схему якого вам належить накреслити. Для цього вам знадобиться вимірювальна рулетка і допомогу напарника. Виміряйте послідовно довжину і ширину всіх приміщень (кімнат і т.д.). Не забудьте визначити відстань від стін до віконних і дверних прорізів, а також до місць розміщення стаціонарних об'єктів (виступів, ніш, батарей опалення, труб, повітроводів). Результати вимірювань занесіть в спеціальну таблицю, перевівши значення в метри.

Приготуйте лист відповідних розмірів. Зручно зображати схему приміщення на міліметровому папері. Якщо вам належить створити поверховий план будівлі або дворівневої квартири, вам знадобиться, можливо, кілька листів.

Виберіть масштаб схеми. Керуйтеся при цьому загальною довжиною і шириною приміщення і розмірами наявного у вас листа. Звичайну стандартну квартиру можна зобразити в масштабі 1: 50 (при цьому в одному сантиметрі на схемі буде вміщатися 50 см). Ви також можете вибрати масштабі 1:25 або 1: 100, все залежить від вашої конкретної ситуації. Обраний масштаб обов'язково вкажіть в описі до схеми.

Почніть викреслювати план приміщення з одного з кутів, трохи відступивши від краю аркуша. Якщо на схемі доведеться зображати зовнішні елементи будівлі, наприклад, лоджію або балкон, врахуйте це при розміщенні малюнка. Послідовно Вичертите контури приміщення, враховуючи при цьому обраний масштаб. Використовуйте для цього простий олівець і ластик, щоб при бажанні можна було виправити недоліки по ходу роботи.

Якщо схема буде відображати кілька суміжних приміщень, нанесіть їх по черзі. Залишайте без штрихування місця, де будуть зображені віконні та дверні прорізи. Відзначте на плані, в який бік відчиняються двері. Покажіть, де розташовуються сходові отвори, люки, електричні розетки і вимикачі.

Після креслення плану повністю перевірте його на наявність помилок або неточностей. Переконавшись, що план виконаний бездоганно, оформіть його остаточно, вималювати контури тушшю або фломастерами.

Відео по темі

Щоб скласти схему евакуації або ескіз будинку, потрібно спочатку накреслити план поверху.Це можна зробити за допомогою спеціальних програм, якщо ви добре знайомі з ними, в іншому випадку просто накресліть його на великому аркуші ватману вручну.

Вам знадобиться

• - аркуш паперу;
• - олівець;
• - ластик;
• - лінійка;
• - кутник або транспортир;
• - циркуль.

Інструкція

Спочатку накресліть приблизний план від руки, постарайтеся вказати всі кімнати, підсобні приміщення, коридори, всі кути і арки.

Візьміть рулетку або лазерний далекомір і виміряйте довжину і ширину кожної кімнати. Потім пройдіть по коридорах і уточніть довжину всіх виступів і ніш. На сходовому майданчику відзначте ширину сходових маршів.

Відміряйте відстані від кутів до віконних і дверних прорізів, вкажіть, в який бік відчиняються двері. Якщо вам потрібен план для схеми евакуації, вкажіть наявність решіток на вікнах і інші важливі деталі. Всі результати заносите ручкою або олівцем в чорновий план.

Приміщення складної форми розділіть на кілька простих, наприклад, квадрати або сегменти кола. Щоб накреслити приміщення з тупим кутом, розділіть його бісектрисою на два рівних кута і подумки побудуйте прямокутні трикутники. Якщо в кімнаті є напівкруглий еркер, розділіть його на прямокутник і півколо.

На великому аркуші ватману або міліметрового паперу почніть малювати план поверху. Обов'язково використовуйте олівець, щоб мати можливість видалити зайві лінії. Спочатку виміряйте загальну довжину і ширину поверху і, погодившись з розмірами аркуша, позначте масштаб. Зручно використовувати масштаб 1:50, так як можна обійтися без калькулятора. Якщо будівля велика, робіть план секційно, розділивши поверх на кілька частин.

План громадянського будинку

план - це зображення розрізу будівлі, розсіченого уявної горизонтальною площиною, що проходить на певному рівні.

На нього наносять контури елементів будівлі (стіни, стовпи, перегородки і т.п.), що потрапили в розріз і розташовані нижче або вище січної площини.

Креслення плану розміщують приблизно на відстані 70-80 мм від рамки аркуша, довга сторона плану повинна розташовуватися уздовж аркуша.

1. Наносять координаційні осі, Що визначають розташування несучих конструкцій будівлі, штрихпунктирними лініями товщиною 0,3-0,4 мм (рис. 13, а).

Розбивочні осі виводять за контур стін і маркують. Осі, що йдуть поперек будівлі, позначають арабськими цифрами зліва-направо. Осі, що йдуть уздовж будівлі, маркують літерами російського алфавіту від низу до верху. Не рекомендується вживати букви З, Й, О, Х, Ц, Щ, И, Ь,'. Маркування осей виконують в колах діаметром 6-12 мм з лівого та нижнього боку будівлі. Якщо розташування осей на протилежних сторонах плану не збігається, то їх виносять на всі боки плану.

а Б В Г

Рис. 13. Послідовність виконання плану

2. прокреслюють тонкими лініями контури несучих конструкцій стін і колон з урахуванням їх прив'язок до координаційних осей (рис. 13, б).

У зовнішніх несучих стінах координаційна вісь проходить від внутрішньої площини стін на відстані а, Що дорівнює половині номінальної товщини внутрішньої несучої стіни, кратному модулю або його половині. В цегляних стінах яку найчастіше приймають рівним 200 мм або модулю, тобто 100 мм (рис. 14). Допускається проводити координаційні осі по внутрішній площині зовнішніх стін. Якщо елементи перекриття спираються на зовнішню стіну по всій її товщині, модульна координаційна вісь поєднується з зовнішньої гранню стіни.

У внутрішніх стінах геометрична вісь симетрії поєднується з координаційної віссю. Відступ від цього правила допускається для стін сходових клітин і для стін з вентиляційними каналами.

Рис. 14. Прив'язка несучих стін

При тому, що спирається балок прогонів або ферм на внутрішні пілястри зовнішніх стін за внутрішню грань стіни приймають грань пілястри в рівні верхньої частини стіни. У цегляних стінах допускається величину прив'язки коригувати з урахуванням розмірів цегли.

У каркасних будівлях геометричний центр перетину колони внутрішнього ряду збігається з перетином модульних координаційних осей.

Рис. 15. Зображення прив'язки колон до координаційних осей

3. Вичерчують контури перегородок тонкими лініями (рис. 13, в).

4. Виконують розбивку віконних і дверних прорізів (рис.13, г). При наявності в отворах чвертей їх зображують згідно рис. 16. Обводять контури стін і перегородок.

Рис. 16. Зображення віконних прорізів

5. Вичерчують умовні позначення сходів, санітарно-технічного та іншого обладнання. Вказують напрямок відкривання дверей (рис.13, д).

6. Наносять виносні, розмірні лінії, кружки координаційних осей (рис. 13, е).

7. Проставляють необхідні розміри, Марки осей і інших елементів (рис. 17). У габаритах плану вказують на розміри приміщень, товщину стін, перегородок, прив'язку внутрішніх стін до координаційних осей, перегородок до внутрішніх і зовнішніх стін або до базису осях. Наносять розміри прорізів у внутрішніх стінах, в цегляних перегородках, а також їх прив'язку до контуру стін або до координаційних осей.

Рис. 17. Зображення плану 2-го поверху

За розміром плану, зазвичай в першій ланцюжку, відраховуючи від контуру плану, мають у своєму розпорядженні розміри, що вказують ширину віконних і дверних прорізів, простінків і виступаючих частин будівлі з прив'язкою їх до осей. Друга ланцюжок містить в собі розмір між осями капітальних стін і колон. У третій ланцюжку проставляють розмір між координаційними осями крайніх зовнішніх стін. При однаковому розташуванні прорізів на двох протилежних фасадах будівлі допускається наносити розміри тільки на лівій і нижній сторонах плану. У всіх інших випадках розміри ставлять з усіх боків плану.

Площа приміщень проставляють на плані, в правому нижньому кутку і підкреслюють.

При оформленні креслення плану слід цифри і букви марок осей і цифри, що позначають площа плану приміщень або їх маркування, писати більшим шрифтом, ніж розмірні.

8. Виконують написи. Над кресленням плану роблять написи на кшталт «План 1-го поверху» або «План 2-го поверху в осях 5-10».

Якщо поверхи мають однакову планування, то це вказують в написи: «План 2-го і 3-го поверхів». Напис не підкреслюють.

Найменування приміщень підписують на плані або розміщують в експлікації, при цьому їх нумерацію виконують на плані в колах діаметром 6-8 мм (рис. 18).

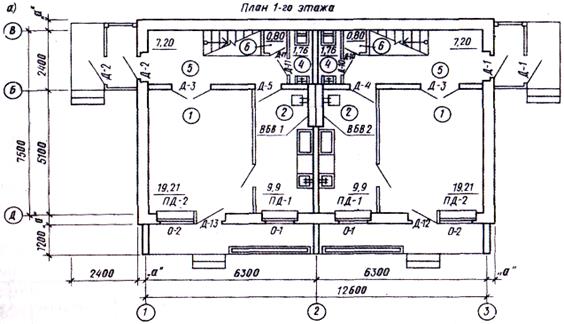

Рис. 18. Зображення плану 1-го поверху

9. Позначають січні площині розрізу. На планах наносять горизонтальні сліди площини розрізу в вигляді замкнутої лінії товщиною 1 мм. Напрямок погляду вказують стрілками (рис. 19).

Рис. 19. Позначення січної площини розрізу

креслення сходів

Сходи служать для сполучення між поверхами та для евакуації. Залежно від числа маршів, що знаходяться в межах висоти одного поверху, сходи ділять на одно-, двохмаршові (рис. 20) і трехмаршевие.

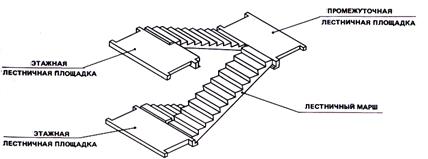

Рис. 20. двухмаршевая сходи з великорозмірних елементів

Ширину маршів беруть в межах 90-240 см, для допоміжних сходів - не менше 90 см, для основних - не менше 105 см. Сходові марші встановлюють з ухилами: 1: 2; 1: 1,75; 1: 1,5 і т.д. У марші допускається не менше 3 і не більше 18 ступенів.

Рис. 21. Розміри сходового маршу по висоті

Сходи характеризуються висотою подступенка h і шириною проступи b. Висота подступенка знаходиться в межах 135-180 мм (найчастіше 150 мм). Ширина проступи 250-300 мм (рис. 21 і 22).

Рис. 22. Параметри сходи в плані

Нижче розглядається приклад розрахунку двухмаршевой сходи.

Припустимо, що висота поверху Н \u003d 3000 мм, ширина маршу L \u003d 1050 мм, ухил сходів 1: 2. Для нього вибирають щабель з розмірами 150 × 300 мм. Ширина сходової клітки В дорівнює сумарній ширині обох маршів плюс проміжок між ними (100 мм).

В = 2L + 100 \u003d 2 × 1050 + 100 \u003d 2200 мм.

Висота одного маршу буде дорівнює Н/ 2 \u003d 3000/2 \u003d 1500 мм. Число сходинок в одному марші n = 1500/15 = 10.

Число проступей в одному марші буде на одиницю менше числа сходинок, так як верхня проступь розташовується на рівні майданчика.

Довжина горизонтальної проекції маршу (його залягання)

d = 300(n - 1) \u003d 300 (10 - 1) \u003d 300 × 9 \u003d 2700 мм.

Беручи ширину проміжної площадки З 1 \u003d 1650 мм, а ширину поверхової площадки З 2 \u003d 1300 мм, визначаємо повну мінімальну довжину сходової клітки.

L = d + C 1 + C 2 \u003d 2700 + 1650 + 1300 \u003d 5650 мм.

Графічну розбивку сходи виконують в такій послідовності: висоту поверху ділять на число частин, дорівнює кількості сходинок в поверсі; через отримані точки проводять горизонтальні прямі лінії (рис. 23, а). Потім горизонтальну проекцію (закладення маршу) ділять на число проступів без однієї; через знайдені точки прокреслюють вертикальні прямі (рис. 23, б). За отриманою сітці викреслюють профіль сходи (рис. 23, г).

Контури стін сходової клітки обводять лініями товщиною, прийнятої для плану поверхів, контури ступенів майданчики і т.д. - лініями товщиною S / 2.

Рис. 23. Приклад побудови сходів

Виконання розрізу будівлі

розрізом називається зображення будівлі, подумки розсіченого вертикальною площину.

У будівельних кресленнях використовують прості, ступінчасті, поперечні і поздовжні розрізи. Напрямок січної площини, як правило, вибирають таким, щоб вона проходила по найбільш важливим в конструктивному або архітектурному відношенні частин будівлі: віконних і дверних прорізів, сходових клітках (бажано по одному з маршів), балконах, шахтам підйомників і т.д. У розрізах по сходах січну площину, як правило, проводять по маршу, розташованому ближче до спостерігача. При цьому марш сходів, що потрапив в розріз, обводять суцільною основною лінією, а контур маршу, за яким січна площина не проходить, - суцільною тонкою лінією.

При побудові поздовжнього розрізу розріз даху виконують так, ніби січна площина розсікала будівлю по коника.

Вона не повинна проходити через колони, стійки уздовж балок стін і перегородок. Кухонні вогнища, опалювальні печі і димохідні труби показують нерозрізаними.

У розрізах будівель і споруд підлогу на грунті зображують однією суцільною товстою лінією. Пол на перекритті і покрівлю викреслюють однією безперервною лінією. Таке зображення підлоги на грунті і перекриттів та покрівлі дається незалежно від числа шарів в їх конструкції. Склад і товщину шарів підлоги і покрівлі вказують в виносної написи.

На кресленнях розрізів наносять і вказують: координаційні осі будівлі, відстань між цими осями, відстань між крайніми координаційними осями, координаційні осі у дифамаційних швів. При необхідності позначають товщину стін і їх прив'язку до координаційних осей будівлі. Крім того, на кресленнях розрізів вказують: відмітки рівня землі, чистої підлоги, поверхів і майданчиків; позначку верху стін і карнизів, уступів стін, головки рейок кранових шляхів; розміри і прив'язку по висоті прорізів, отворів, ніш і гнізд в стінах і перегородках, зображуваних в перерізі.

При зображенні на розрізах прорізів з чвертями їх розміри вказують за найменшою величиною отвору.

Порядок побудови креслення (рис. 24):

1. Спочатку проводять горизонтальну пряму, яку приймають за рівень чистої підлоги першого поверху (рис. 24, а).

2. Потім викреслюють другу горизонтальну лінію, що визначає планувальну поверхню землі (рис. 24, б).

3. Далі, за першої горизонтальної прямої, що позначає лінію чистої підлоги, відкладають відстань між відповідними координаційними осями. Дані розміри беруть з креслення плану будівлі. Через ці точки проводять вертикальні прямі - осі стін (рис. 24, в).

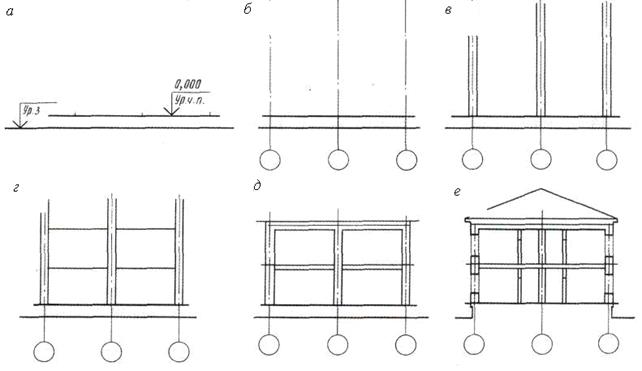

Рис. 24. Порядок побудови розрізу

4. По обидва боки від вертикальних прямих на відстані, що визначає товщину зовнішніх, внутрішніх стін і перегородок, що потрапили в розріз, проводять тонкими лініями контури. Далі наносять горизонтальні лінії контуру підлоги, стелі, перекриттів і т.п. (Рис. 24, г).

5. Проводять контури перекриття (рис. 24, д).

6. Зображують інші елементи будівлі, розташовані за січною площиною (дах, перегородки і т.п.), намічають контури отворів (рис. 24, е).

7. Проводять виносні і розмірні лінії, викреслюють знаки висотних відміток (рис. 24, ж).

8. Обводять контури розрізу лініями відповідної товщини, наносять необхідні розміри, відмітки, марки осей і т.п. Роблять необхідні написи і видаляють непотрібні лінії побудови (рис. 24, з).

При побудові конструктивного розрізу більш детально викреслюють конструктивні елементи, позначають вузли, підписують шаруваті конструкції.

Фасад будівлі

фасад- це зображення зовнішніх сторін будівлі. Розрізняють головний, дворовий і бічні, або торцеві фасади.

Г л а в н и м ф а з а д о м називають вид будівлі з боку вулиці або площі.

Найменування фасаду визначається крайніми координаційними осями, між якими розміщують ділянку будівлі, зображений на кресленні, або маркою осі, розташованої в фасадній стіні, наприклад, «Фасад 1-7», «Фасад А-В».

На кресленнях фасадів вказують дифамаційного шви, пожежні сходи, труби зовнішнього водостоку, пандуси біля воріт, жалюзійні решітки, в тому числі встановлені замість віконних рам, і т.п.

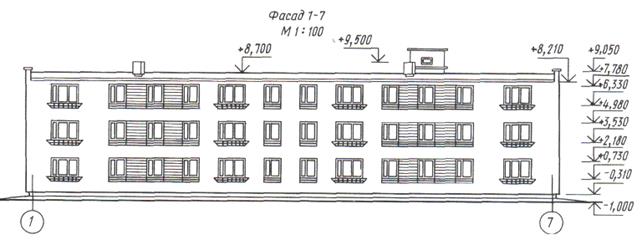

Рис. 25. Зображення фасаду будівлі

На фасадах показують координаційні осі, розташовані з боків фасаду, у дифамаційних швів, в місцях уступів в плані і перепадів висот будівлі.

Розміри на кресленнях фасад не проставляються. На них вказують позначки рівня землі, верху стін, вхідних площадок і елементів фасадів, розташованих в різних рівнях.

Креслення фасаду будівлі виконується в наступній послідовності (рис. 26).

Рис. 26. Порядок побудови фасаду

1. Проводять горизонтальну пряму лінію служить підставою, на якому будують фасад будівлі (рис. 26, а).

2. Потім креслять другу горизонтальну лінію на відстані півтора міліметрів від першої - лінію вимощення (рис. 26, б).

3. Тонкими лініями проводять горизонтальні контури цоколя, низу

і верху прорізів (віконних і дверних), карниза, коника і інших елементів будівлі (рис. 26, в).

5. Вичерчують огорожу балконів, димові і вентиляційні труби та інші архітектурні деталі фасаду (рис. 26, д).

6. Наносять посилальні кружечки, позначають елементи фасаду, зображувані на фрагментах, гуртки координаційних осей, виносні лінії і знаки висотних відміток, а якщо необхідно, то і розмірні лінії (рис. 26, е).

7. Проставляють висотні позначки, марки осей, виконують написи.

БІБЛІОГРАФІЧНИЙ СПИСОК

1. ГОСТ 21.501-93. Правила виконання архітектурно-будівельних робочих креслень. - Введ. 1994-01-09. - М.: Мінбуд Росії. - 40 с.

2. ГОСТ 21.101-97. Основні вимоги до проектної та робочої документації. - Введ. 1998-01-04. - М.: Держбуд Росії, 1998. - 42 с.

3. Будасов, Б. В.Будівельне креслення: навч. для вузів. / Б. В. Будасов, О. В. Георгієвський, О. В. Камінський. - М.: Стройиздат, 2002. - 456 с.

П Р О Д Е Н Н Я I

Приклади виконання будівельних креслень

цивільних будівель

П Р О Д Е Н І С Т II

Основний комплект архітектурно-будівельних креслень містить зображення планів, розрізів і фасадів будівлі. Для їх зображення застосовуються масштабі 1:50; 1: 100; 1: 200; 1: 400. Зображення виконуються, в основному, на окремих аркушах. Рекомендується креслення зображень в наступному порядку: спочатку плани поверхів, потім розрізи, і потім фасади.

планом поверху називається зображення горизонтального розрізу, січною площиною, що проходить на рівні половини віконних прорізів. На планах поверхів показують стіни, перегородки, віконні та дверні прорізи, сходові клітини, санітарно-технічне обладнання, і, при необхідності розміщення меблів. На планах наносять розміри і площу приміщень. На кресленні плану несучі стіни, що потрапили в січну площину, обводять суцільною основною лінією, товщиною 0,8-1 мм, контури, що знаходяться за січною площиною - тонкими лініями, товщиною 0,4 мм.

Послідовність креслення плану будівлі:

1. ичерчіваніе модульних розбивочних осей,

2. прив'язка стін і перегородок до базису осях,

3. креслення деталей (віконних і дверних прорізів, санітарно-технічного обладнання і т.д.),

На планах наносять розміри в наступному порядку:

1. перша і друга ланцюга - розміри елементів (ширина віконних і дверних прорізів, міжвіконний відстані, товщина стін і перегородок ит.д);

2. третя ланцюг розмірів - відстань між креслення осями;

3. четверта ланцюг розмірів - відстань між крайніми креслення осями.

Розрізи.Розрізом називається зображення будівлі, отримане перетином вертикальної січною площиною, що проходить через віконні і дверні отвори і сходові клітки. Розрізи, в залежності від положення щодо коника даху, бувають поздовжніми і поперечними. За призначенням розрізи бувають архітектурні та конструктивні. Якщо на архітектурних розрізах виявляють тільки планувальне рішення будівлі по вертикалі, то на конструктивних розрізах показують матеріал умовними графічними позначеннями.

Послідовність креслення розрізу будівлі:

4. обведення креслення і нанесення розмірів.

фасади. Проекція будівлі на вертикальну площину називається фасадом. Він повинен давати уявлення про зовнішній вигляд будівлі. Фасад будується як третя проекція, по двох проекціях - плану і розрізу. Фасад може бути головним, боковим або дворовим, в залежності від напрямку погляду.

На фасаді показують: 1) координаційні осі, 2) позначки рівнів землі, 3) марки віконних блоків або типів вікон, якщо вони не наведені на планах, 4) розміри і прив'язку елементів, невказаних на планах і розрізах.

Видимі контури фасадів обводять тонкими суцільними лініями, товщиною 0,2 і 0,4 мм.

Послідовність креслення фасаду будівлі:

1. креслення вертикальної координаційної сітки,

2. прив'язка основних контурів,

3. креслення деталей і нанесення розмірних ліній,

4. обведення креслення і нанесення розмірів.
